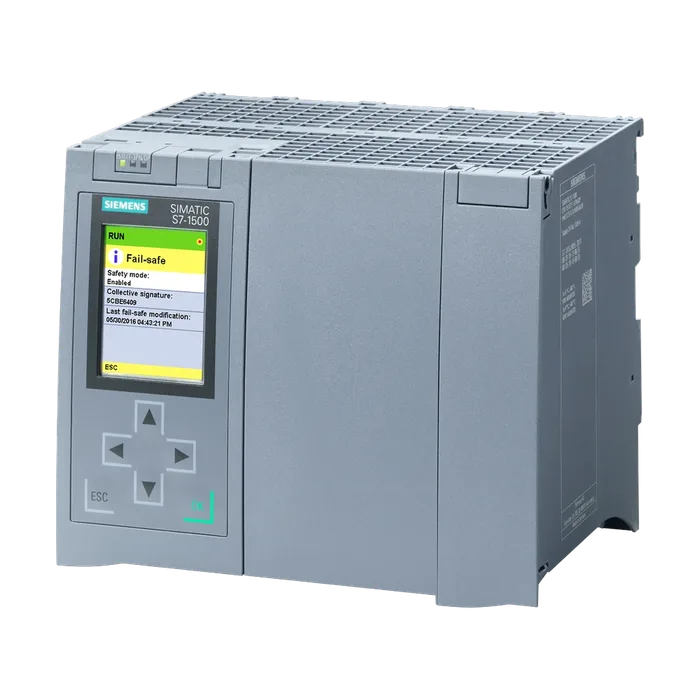

Центральный процессор Siemens 6ES7516-3UN00-0AB0
Доступен к заказу
Центральный процессор Siemens 6ES7516-3UN00-0AB0
SIMATIC S7-1500TF, CPU 1516TF-3 PN/DP, центральный процессор с 1.5 МБ озу для программы и 5 МБ для данных, 1-й интерфейс: PROFINET IRT с 2-портовым коммутатором, 2-й интерфейс, Ethernet, 3-й интерфейс, PROFIBUS, производительность на бит 10 нс, требуется карта памяти SIMATIC
809 804 ₽ −19% 653 512 ₽ С НДС
Код товара: 6ES75163UN000AB0
Доступен к заказу
01
Описание
SIMATIC S7-1500TF, CPU 1516TF-3 PN/DP, центральный процессор с 1.5 МБ озу для программы и 5 МБ для данных, 1-й интерфейс: PROFINET IRT с 2-портовым коммутатором, 2-й интерфейс, Ethernet, 3-й интерфейс, PROFIBUS, производительность на бит 10 нс, требуется карта памяти SIMATIC
Обозначение типа продукта ЦП 1516TF-3 PN/DP
Функциональный стандарт HW FS11
Версия микропрограммного обеспечения V3.0
Возможно обновление микропрограммного обеспечения Да
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Режим тактовой синхронизации Да; Децентрализованно и централизованно; минимальное число OB: 6x за цикл длиной 375 мкс (децентрализованно) и 1 мс (централизованно)
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже V18 (МПО V3.0) / не ниже V15 (МПО V2.5)
Посредством набора данных Да
Диагональ экрана [см] 6,1 см
Число клавиш 6
Переключатель режимов работы 1
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения 5 мс
Мин. частота повторения импульсов 1/с
Потребление тока (номинальное) 1,2 А
Макс. потребление тока 1,55 А
Макс. ток включения 1,9 A; Номинальное значение
Мощность питания шины на задней стенке 12 Вт
Потребляемая мощность шины на задней стенке (сбалансированная) 30 Вт
Нормальная рассеиваемая мощность 24 Вт
Число гнезд для карты памяти SIMATIC 1
Требуется карта памяти SIMATIC Да
Оперативное запоминающее устройство
Встроенное (для программ) 3 Mbyte
Встроенное (для данных) 7,5 Mbyte
Память загрузки
Вставная (карта памяти SIMATIC), макс. 32 Gbyte
Хранение в буфере
Не требует обслуживания Да
Нормальное время операций побитовой обработки 6 нс
Нормальное время операций со словами 7 нс
Нормальное время выполнения операций арифметики с фиксированной точкой 9 нс
Нормальное время выполнения операций с плавающей точкой 37 нс
Число элементов (всего): 8 000; Блоки (OB, FB, FC, DB) и UDTs
Блоки данных (DB)
Диапазон числовых значений 1 до 60 999; разделено на: используемый пользователем диапазон числовых значений: 1 до 59 999 и диапазон числовых значений через SFC 86 созданные DB: 60 000 до 60 999
Макс. размер 7,5 Mbyte; при БД с абсолютной адресацией макс. размер составляет 64 кбайт
Функциональные блоки (FB)
Диапазон числовых значений 0 до 65 535
Макс. размер 1 Mbyte
Функции (FC)
Диапазон числовых значений 0 до 65 535
Макс. размер 1 Mbyte
Организационные блоки (OB)
Макс. размер 1 Mbyte
Число свободных организационных блоков циклического выполнения 100
Число организационных блоков прерывания по времени 20
Число организационных блоков прерываний с задержкой 20
Число организационных блоков циклических прерываний 20; с минимальным числом OB 3 x цикл 250 мкс
Число организационных блоков аппаратного прерывания 50
Число организационных блоков прерывания DPV1 3
Число организационных блоков прерываний циклов тактовой синхронизации 3
Число организационных блоков прерываний технологических циклов тактовой синхронизации 2
Число пусковых организационных блоков 100
Число организационных блоков обработки асинхронных ошибок 4
Число организационных блоков обработки синхронных ошибок 2
Число организационных блоков обработки диагностических сигналов 1
Глубина вложенности
На класс приоритета 24; при F-блоках возможно до 8
Счетчик S7
Число 2 048
Остаточность
Настраивается Да
Счетчик IEC
Число неограниченное число (ограничение только посредством ОЗУ)
Остаточность
Настраивается Да
Таймеры S7
Число 2 048
Остаточность
Настраивается Да
Таймер IEC
Число неограниченное число (ограничение только посредством ОЗУ)
Остаточность
Настраивается Да
Остаточная область данных (включая таймеры, 512 kbyte; в сумме; остаточная память, предназначенная для
Счетчики, маркеры), макс. хранения маркеров, времени, счетчиков, блоков данных и технологических данных (осей): 472 Кбайт
Расширенная остаточная область данных (включая таймеры, счетчики, маркеры), макс. 7,5 Mbyte; При использовании PS 60 W 24/48/60 V DC HF
Маркер
Макс. размер 16 kbyte
Число меток синхронизации 8; 8 битов маркировки такта, собранные в одном байте маркировки такта
Блоки управляющих данных
Настраиваемый остаток Да
Предварительно заданный остаток Нет
Локальные данные
На класс приоритета, макс. 64 kbyte; макс. 16 Кбайт на блок
Число модулей ввода-вывода 8 192; макс. количество модулей / подмодули
Периферийная адресная область
Вводы 32 kbyte; все входы включены в образ процесса
Выводы 32 kbyte; все выходы включены в образ процесса
В том числе на каждую встроенную подсистему ввода-вывода
Вводы (объем) 8 kbyte
Выводы (объем) 8 kbyte
В том числе на CM/CP
Вводы (объем) 8 kbyte
Выводы (объем) 8 kbyte
Частичный образ процесса
Макс. число частичных образов процесса 32
Число децентрализованных систем ввода-вывода 64; под децентрализованной системой ввода-вывода, кроме подключения децентрализованных периферийных устройств через коммуникационные модули PROFINET или PROFIBUS, понимают подключение периферийных устройств через ведущие модули AS-i или коммуникационные модули (например, IE/PB-Link)
Число ведущих устройств DP
Встроенный 1
Число контроллеров ввода-вывода
Встроенный 2
Монтажные стойки
Макс. число модулей на монтажную стойку 32; ЦП + 31 модуль
Макс. число строк 1
Коммуникационный модуль для двухточечного соединения
Число коммуникационных модулей для число подсоединяемых коммуникационных модулей PtP ограничено
Двухточечного соединения имеющимся числом гнезд
Часы
Тип Аппаратные часы
Время хранения в буфере 6 wk; при температуре окружающей среды 40 °C, норм.
Макс. отклонение в день 10 s; норм.: 2 с
Счетчик рабочего времени
Число 16
Синхронизация времени
Поддерживается Да
На DP, ведущее устройство Да
В AS, ведущее устройство Да
В AS, подчиненное устройство Да
На Ethernet по NTP Да
Число разъемов PROFINET 2
Число интерфейсов PROFIBUS 1
Физические параметры интерфейсов
RJ 45 (Ethernet) Да; X1
Число портов 2
Встроенный коммутатор Да
Протоколы
IP-протокол Да; IPv4
Контроллер PROFINET IO Да
Устройство ввода-вывода PROFINET Да
Связь SIMATIC Да
Открытая связь IE Да; в качестве опции версия с шифрованием
ИИнтернет-сервер Да
Резервирование среды передачи Да
Контроллер PROFINET IO
Службы
Связь PG/OP Да
Тактовая синхронизация Да
Прямой обмен данными Да; Необходимое условие: IRT и синхронность тактовых импульсов (MRPD - опционально)
PROFIenergy Да; На программу пользователя
Пуск согласно приоритету Да; макс. 32 PROFINET-устройства
Макс. число подключаемых устройств 256; В совокупности может быть подключено не более 1000
Ввода-вывода децентрализованных периферийных устройств по AS-i, PROFIBUS или PROFINET.
Из них IO-устройств с IRT, макс. 64
Макс. число подключаемых устройств ввода-вывода для RT 256
Из них на линию, макс. 256
Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода 8; В совокупности через все интерфейсы
Макс. число устройств ввода-вывода на инструмент 8
Время актуализации Минимальное значение времени актуализации зависит от настроенной загрузки связи для PROFINET IO, числа устройств ввода-вывода и предполагаемого количества полезных данных
Время обновления при IRT
Для тактового импульса передачи 250 мкс от 250 мкс до 4 мс; примечание: при IRT с тактовой синхронизацией минимальное время обновления в 375 мкс синхронного по такту OB является основополагающим
Для тактового импульса передачи 500 мкс от 500 мкс до 8 мс
Для тактового импульса передачи 1 мс от 1 мс до 16 мс
Для тактового импульса передачи 2 мс от 2 мс до 32 мс
Для тактового импульса передачи 4 мс от 4 мс до 64 мс
При IRT и параметрировании «непрямых» Время актуализации = настраиваемые «нечетные» тактовые
Тактовых импульсов передачи импульсы передачи (любое кратное 125 мкс: 375 мкс, 625 мкс ... 3 875 мкс)
Время обновления при RT
Для тактового импульса передачи 250 мкс от 250 мкс до 128 мс
Для тактового импульса передачи 500 мкс от 500 мкс до 256 мс
Для тактового импульса передачи 1 мс от 1 мс до 512 мс
Для тактового импульса передачи 2 мс от 2 мс до 512 мс
Для тактового импульса передачи 4 мс Устройство ввода-вывода PROFINET от 4 мс до 512 мс
Службы
Связь PG/OP Да
Тактовая синхронизация Нет
PROFIenergy Да; На программу пользователя
Shared Device Да
Макс. число контроллеров ввода-вывода при использовании Shared Device 4
Активация/ деактивация устройств "I-Device" Да; На программу пользователя
Asset-Management-Record Да; На программу пользователя
Физические параметры интерфейсов
RJ 45 (Ethernet) Да; X2
Число портов 1
Встроенный коммутатор Нет
Протоколы
IP-протокол Да; IPv4
Контроллер PROFINET IO Да
Устройство ввода-вывода PROFINET Да
Связь SIMATIC Да
Открытая связь IE Да; в качестве опции версия с шифрованием
ИИнтернет-сервер Да
Резервирование среды передачи Нет
Контроллер PROFINET IO
Службы
Связь PG/OP Да
Тактовая синхронизация Нет
Прямой обмен данными Нет
PROFIenergy Да; На программу пользователя
Пуск согласно приоритету Нет
Макс. число подключаемых устройств 32; В совокупности может быть подключено не более 1000
Ввода-вывода децентрализованных периферийных устройств по AS-i, PROFIBUS или PROFINET.
Макс. число подключаемых устройств ввода-вывода для RT 32
Из них на линию, макс. 32
Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода 8; В совокупности через все интерфейсы
Макс. число устройств ввода-вывода на инструмент 8
Время актуализации Минимальное значение времени актуализации зависит от настроенной загрузки связи для PROFINET IO, числа устройств ввода-вывода и предполагаемого количества полезных данных
Время обновления при RT
Для тактового импульса передачи 1 мс от 1 мс до 512 мс
Устройство ввода-вывода PROFINET
Службы
Связь PG/OP Да
Тактовая синхронизация Нет
PROFIenergy Да; На программу пользователя
Пуск согласно приоритету Нет
Shared Device Да
Макс. число контроллеров ввода-вывода при использовании Shared Device 4
Активация/ деактивация устройств "I-Device" Да; На программу пользователя
Asset-Management-Record Да; На программу пользователя
Физические параметры интерфейсов
Число портов 1
Протоколы
Ведущее устройство PROFIBUS DP Да
Подчиненное устройство PROFIBUS DP Нет
Связь SIMATIC Да
ИИнтернет-сервер Да
Ведущее устройство PROFIBUS DP
Макс. число соединений 48; для встроенного интерфейса PROFIBUS DP
Макс. число подчиненных устройств DP 125; В совокупности может быть подключено не более 1000 децентрализованных периферийных устройств по AS-i, PROFIBUS или PROFINET.
Службы
Связь PG/OP Да
Равноудаленность Да
Тактовая синхронизация Да
Активация/деактивация подчиненного устройства DP Да
RJ 45 (Ethernet)
100 Мбит/с Да
Автоматическое определение Да
Автоматическая коммутация Да
Сеть Industrial Ethernet, светодиод состояния Да
Макс. скорости передачи данных 12 Mbit/s
PROFIsafe Да
Число соединений
Макс. число соединений 256; по встроенным интерфейсам ЦП и подключенным коммуникационным процессорам/модулям
Число соединений, резервируемых для ES/HMI/иИнтернета 10
Число соединений по встроенным интерфейсам 128
Число соединений S7-маршрутизации 16
Режим дублирования
H-Sync-Forwarding Да
Резервирование среды передачи
Резервирование среды передачи только через 1-й интерфейс (X1)
Межкомпонентное соединение MRP, Да; как абонент кольцевой сети MRP согласно IEC 62439-2,
Поддерживается редакция 3.0
Нормальное время переключения в случае прерывания линии 200 ms; при MRP; без толчков при MRPD
Макс. число абонентов в кольце 50
Связь SIMATIC
Связь PG/OP Да; предварительно настроено шифрование с помощью TLS V1.3
S7-маршрутизация Да
Маршрутизация наборов данных Да
S7-связь, в качестве сервера Да
S7-связь, в качестве клиента Да
Макс. количество полезных данных на запрос см. онлайн-справку (S7 communication (связь S7), User data size (размер данных пользователя))
Открытая связь IE
Макс. размер данных 64 kbyte
Несколько пассивных соединений на порт, поддерживается Да
ISO-on-TCP (RFC1006) Да
Макс. размер данных 64 kbyte
Макс. размер данных 2 kbyte; 1 472 байт при UDP Broadcast
UDP-Multicast Да; Макс. 5 цепей Multicast
Кодирование Да; опция
ИИнтернет-сервер
Требуется лицензия Runtime Да; Требуется лицензия Medium
OPC UA Client Да; доступ к данным (зарегистрированные чтение/запись), вызов метода
Аутентификация приложения Да
Политика безопасности Доступные правила разграничения доступа: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256
Аутентификация пользователя «аноним» или с помощью имени пользователя и пароля
Макс. число соединений 10
Число узлов клиентских интерфейсов, рекомендованное, макс. 2 000
Количество элементов для единичного вызова OPC_UA_NodeGetHandleList/OPC_UA_ReadList/OPC_UA_WriteList, макс. 300
Количество элементов для единичного вызова OPC_UA_NameSpaceGetIndexList, макс. 20
Количество элементов для единичного вызова OPC_UA_MethodGetHandleList, макс. 100
Число одновременных вызовов клиентских инструкций для управления совещаниями, за одно соединение, макс. 1
Число одновременных вызовов клиентских инструкций для доступа к данным, за одно соединение, макс. 5
Количество регистрируемых узлов, макс. 5 000
Количество регистрируемых методов вызова OPC_UA_MethodCall, макс. 100
Количество входов/выходов при вызове OPC_UA_MethodCall, макс. 20
OPC UA Server Да; доступ к данным (чтение, запись, подписка), вызов метода, сигнализация и условия (A&C), настраиваемое адресное пространство
Аутентификация приложения Да
Политика безопасности доступные политики безопасности: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256, Aes128Sha256RsaOaep, Aes256Sha256RsaPss
Аутентификация пользователя «аноним» или с помощью имени пользователя и пароля
Поддерживает GDS (управление сертификатами) Да
Количество сеансов, макс. 48
Количество доступных переменных, макс. 100 000
Количество регистрируемых узлов, макс. 20 000
Количество подписок на сеанс, макс. 50
Мин. интервал сканирования 100 мс
Мин. интервал отправки 100 мс
Количество методов сервера, макс. 50
Количество входов/выходов на метод сервера, макс. 20
Число контролируемых элементов (monitored items), рекомендованное, макс. 4 000; При интервале считывания 1 с и интервале передачи 1 с
Количество серверных интерфейсов, макс. на каждый сервер: 10 типа "серверный интерфейс" / "спецификация партнера" и 20 типа "ссылка на пространство имен"
Количество узлов пользовательских интерфейсов сервера, макс. 30 000
Аварийные сигналы и условия Да
Количество программных сообщений 200
Количество сообщений для диагностики системы 100
Другие протоколы
Равноудаленность Да
Макс. число запрашиваемых станций для функций оповещения 64
Программные сообщения Да
Количество конфигурируемых программных 10 000; Программные сообщения генерируются в модуле
Сообщений, макс. Program_Alarm, ProDiag или GRAPH
Количество загружаемых программных сообщений в режиме RUN, макс. 5 000
Количество одновременно активных сообщений, макс.
Количество программных сообщений 1 000
Количество сообщений для диагностики системы 200
Количество сообщений для технологических объектов Motion 480
Общий ввод в эксплуатацию (Team Engineering) Да; возможен параллельный онлайн-доступ для до 8 систем инжиниринга
Блок состояния Да; до 8 одновременно (в сумме через все клиенты ES)
Одиночный шаг Нет
Число контрольных точек 8
Состояние/управление
Переменные состояние/управления Да; без функции отказобезопасности
Переменные входы/выходы, маркеры, блоки данных, периферийные входы/выходы (без отказобезопасных), таймеры, счетчики
Макс. число переменных
Из них переменных состояния, макс. 200; на запрос
Из них переменных управления, макс. 200; на запрос
Принудительное исполнение
Принудительное исполнение Да; без функции отказобезопасности
Принудительное исполнение, переменные периферийные входы/выходы (без отказобезопасных)
Макс. число переменных 200
Диагностический буфер
Есть Да
Макс. число элементов 3 200
Из них устойчивых к отказу сети 500
Слежения
Количество слежений с возможностью проектирования 4; на одно слежение возможны данные в объеме 512 кбайт
Диагностический светодиодный индикатор
Светодиод RUN/STOP Да
Светодиод ERROR Да
Светодиод MAINT Да
Индикатор соединения LINK TX/RX Да
Управление перемещениями Да; Примечание. Количество технологических объектов влияет на время цикла программы ПЛК; помощь в выборе посредством инструмента TIA Selection Tool
Количество располагаемых ресурсов Motion Control для технологических объектов 6 400
Необходимые ресурсы Motion Control
На ось числа оборотов 40
На ось позиционирования 80
На ведомую ось 160
На внешний датчик 80
На кулачок 20
На кривую кулачка 160
На измерительный щуп 40
Количество имеющихся ресурсов Extended Motion Control для технологических объектов 192
Необходимые ресурсы Extended Motion Control
На каждый дисковый кулачок (1 000 точек и 50 сегментов) 2
На каждый дисковый кулачок (10 000 точек и 50 сегментов) 20
На кинематику 30
На каждую виртуальную ведущую ось 3
Ось позиционирования
Количество позиционирующих осей при цикле управления перемещения 4 мс (типовое значение) 55
Количество позиционирующих осей при цикле управления перемещения 8 мс (типовое значение) 80
Регулятор
PID_Compact Да; универсальный ПИД-регулятор со встроенными функциями оптимизации
PID_3Step Да; ПИД-регулятор со встроенными функциями оптимизации для клапанов
PID-Temp Да; ПИД-регулятор со встроенными функциями оптимизации для температуры
Счет и измерение
Высокоскоростной датчик Да
Максимально достижимый класс безопасности в безопасном режиме
Уровень производительности согласно ISO 13849-1 PLe
Уровень полноты безопасности согласно IEC 61508 SIL 3
Вероятность отказа (при продолжительности использования 20 лет и времени ремонта 100 часов)
Режим с низкой частотой запросов: PFDavg согласно SIL3 < 2,00E-05
Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL3 < 1,00E-09
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. 0 °C
Горизонтальный настенный монтаж, макс. 60 °C; Дисплей: 50 ℃; при норм. рабочей температуре 50 ℃ дисплей отключается
Вертикальный настенный монтаж, мин. 0 °C
Вертикальный настенный монтаж, макс. 40 °C; Дисплей: 40 ℃; если рабочая температура превышает нормальную температуру 40 ℃, то дисплей отключается
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, 5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс. техническое описание
Проектирование / программирование / заголовок
Язык программирования
Защита ноу-хау
Защита программ пользователя/защита паролем Да
Защита от копирования Да
Защита блоков Да
Защита доступа
Защита конфиденциальных конфигурационных параметров Да
Пароль для дисплея Да
Степень защиты: защита от записи Да
Степень защиты: защита от записи/чтения Да
Степень защиты: Защита от записи для отказоустойчивой системы Да
Степень защиты: полная защита программирование / контроль времени цикла / заголовок Да
Нижний предел настраиваемое минимальное время цикла
Верхний предел задаваемое максимальное время цикла
Ширина 175 мм
Высота 147 мм
Глубина 129 мм
Масса, прибл. 1 929 г
Артикул 6ES7516-3UN00-0AB0
Каталог ID ST73
Код группы R251
Товарный код 85371091
Вес Нетто (Кг) 2,092 Кг
Вид продуктов CPU 1516TF-3 PN/DP
Производитель Siemens
Ценовая Группа 2TF
Группа Продукта X0BE
Размер упаковки 15,80 x 15,90 x 8,40
Единицы Измерения 1 шт.
Описание Продукта SIMATIC S7-1500TF, CPU 1516TF-3 PN/DP, central processing unit with work memory 3 MB for program and 7.5 MB for data, 1st interface: PROFINET IRT with 2-port switch, 2nd interface, Ethernet, 3rd interface, PROFIBUS, 6 ns bit performance, SIMATIC Memory Card required
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7516-3UN00-0AB0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 110 дней
Похожие товары
Доступен к заказу
6ES7511-1FL03-0AB0
175 670 ₽−21% 138 226 ₽
Доступен к заказу
6ES7511-1TL03-0AB0
110 541 ₽−21% 87 455 ₽
Доступен к заказу
6ES7513-1AM03-0AB0
212 587 ₽−18% 174 800 ₽
