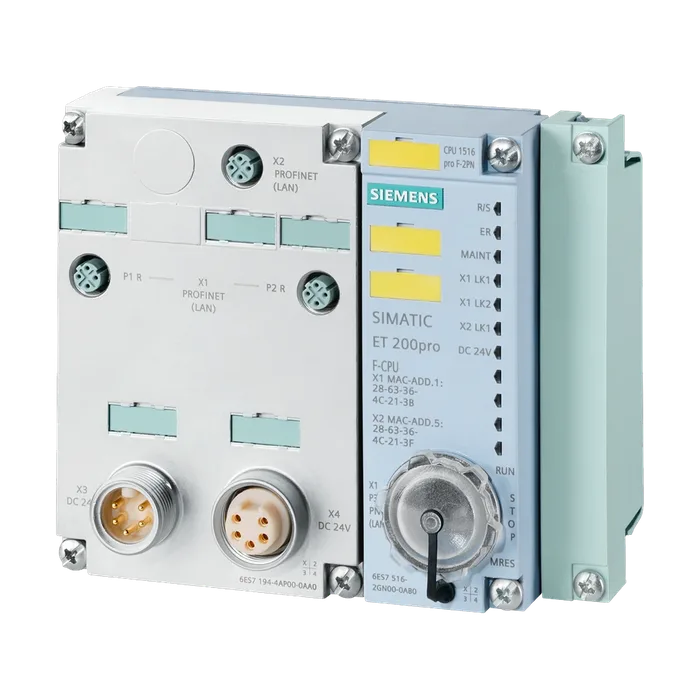

Центральный процессор Siemens 6ES7516-2GN00-0AB0
SIMATIC DP, цпу CPU 1516PRO F-2 PN для ET 200pro, цпу с рабочей памятью 1,5 МБ для программы и 5 МБ для данных. 1. интерфейс: PROFINET IRT с 3х-портовым коммутатором, 2. интерфейс: PROFINET RT, 10 нс на битовую операцию, степень защиты IP65/67. Для работы требуются карта памяти SIMATIC MC и соединительный модуль.
360 861,87 ₽ −21% 286 651 ₽ С НДС
Код товара: 6ES75162GN000AB0
Доступен к заказу
01
Описание
SIMATIC DP, цпу CPU 1516PRO F-2 PN для ET 200pro, цпу с рабочей памятью 1,5 МБ для программы и 5 МБ для данных. 1. интерфейс: PROFINET IRT с 3х-портовым коммутатором, 2. интерфейс: PROFINET RT, 10 нс на битовую операцию, степень защиты IP65/67. Для работы требуются карта памяти SIMATIC MC и соединительный модуль.
Обозначение типа продукта ЦП 1516pro F-2 PN
Функциональный стандарт HW FS02
Версия микропрограммного обеспечения V2.9
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Режим тактовой синхронизации Да; Через X1, с минимумом OB 6x цикл 500 мкс
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже V17 (МПО V2.9) / начиная с V14 (МПО V2.0)
Посредством набора данных Нет
Переключатель режимов работы 1
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения 5 мс
Потребление тока (номинальное) 0,31 А
Макс. потребление тока 0,4 А
Макс. ток включения 0,4 A; Номинальное значение
Мощность питания шины на задней стенке 2,275 Вт
Нормальная рассеиваемая мощность 5,3 Вт
Число гнезд для карты памяти SIMATIC 1
Требуется карта памяти SIMATIC Да
Оперативное запоминающее устройство
Встроенное (для программ) 1,5 Mbyte
Встроенное (для данных) 5 Mbyte
Память загрузки
Вставная (карта памяти SIMATIC), макс. Хранение в буфере 32 Gbyte
Не требует обслуживания Да
Нормальное время операций побитовой обработки 10 нс
Нормальное время операций со словами 12 нс
Нормальное время выполнения операций арифметики с фиксированной точкой 16 нс
Нормальное время выполнения операций с плавающей точкой 64 нс
Число элементов (всего): 8 000; Блоки (OB, FB, FC, DB) и UDTs
Блоки данных (DB)
Диапазон числовых значений 1 до 60 999; разделено на: используемый пользователем диапазон числовых значений: 1 до 59 999 и диапазон числовых значений через SFC 86 созданные DB: 60 000 до 60 999
Макс. размер 5 Mbyte; при БД с абсолютной адресацией макс. размер составляет 64 кбайт
Функциональные блоки (FB)
Диапазон числовых значений 0 до 65 535
Макс. размер 1 Mbyte
Функции (FC)
Диапазон числовых значений 0 до 65 535
Макс. размер 1 Mbyte
Организационные блоки (OB)
Макс. размер 1 Mbyte
Число свободных организационных блоков циклического выполнения 100
Число организационных блоков прерывания по времени 20
Число организационных блоков прерываний с задержкой 20
Число организационных блоков циклических прерываний 20; с минимальным числом OB 3 x цикл 500 мкс
Число организационных блоков аппаратного прерывания 50
Число организационных блоков прерывания DPV1 3
Число организационных блоков прерываний циклов тактовой синхронизации 1
Число организационных блоков прерываний технологических циклов тактовой синхронизации 2
Число пусковых организационных блоков 100
Число организационных блоков обработки асинхронных ошибок 4
Число организационных блоков обработки синхронных ошибок 2
Число организационных блоков обработки диагностических сигналов 1
Глубина вложенности
На класс приоритета 24
Счетчик S7
Число 2 048
Остаточность
Настраивается Да
Счетчик IEC
Число неограниченное число (ограничение только посредством ОЗУ)
Остаточность
Настраивается Да
Таймеры S7
Число 2 048
Остаточность
Настраивается Да
Таймер IEC
Число неограниченное число (ограничение только посредством ОЗУ)
Остаточность
Настраивается Да
Остаточная область данных (включая таймеры, 512 kbyte; в сумме; остаточная память, предназначенная для
Счетчики, маркеры), макс. хранения маркеров, времени, счетчиков, блоков данных и технологических данных (осей): 472 Кбайт
Маркер
Макс. размер 16 kbyte
Число меток синхронизации 8; 8 битов маркировки такта, собранные в одном байте маркировки такта
Блоки управляющих данных
Настраиваемый остаток Да
Предварительно заданный остаток Нет
Локальные данные
На класс приоритета, макс. 64 kbyte; макс. 16 Кбайт на блок
Число модулей ввода-вывода 8 192; макс. количество модулей / подмодули
Периферийная адресная область
Вводы 32 kbyte; все входы включены в образ процесса
Выводы 32 kbyte; все выходы включены в образ процесса
В том числе на каждую встроенную подсистему ввода-вывода
Вводы (объем) 8 kbyte
Выводы (объем) 8 kbyte
Число децентрализованных систем ввода-вывода 64; под децентрализованной системой ввода-вывода, кроме подключения децентрализованных периферийных устройств через коммуникационные модули PROFINET или PROFIBUS, понимают подключение периферийных устройств через ведущие модули AS-i или коммуникационные модули (например, IE/PB-Link)
Число контроллеров ввода-вывода
Встроенный 2
Монтажные стойки
Макс. число модулей на монтажную стойку 16; Расширение макс. 1,2 м
Макс. число строк 1
Часы
Тип Аппаратные часы
Время хранения в буфере 6 wk; при температуре окружающей среды 40 °C, норм.
Макс. отклонение в день 10 s; норм.: 2 с
Счетчик рабочего времени
Число 16
Синхронизация времени
Поддерживается Да
В AS, ведущее устройство Да
В AS, подчиненное устройство Да
На Ethernet по NTP Да
Число разъемов PROFINET 2
Число интерфейсов PROFIBUS 0
Физические параметры интерфейсов
RJ 45 (Ethernet) Да; X1 P3
Число портов 3; 2x M12 + 1x RJ45
Встроенный коммутатор Да
Протоколы
IP-протокол Да; IPv4
Контроллер PROFINET IO Да
Устройство ввода-вывода PROFINET Да
Связь SIMATIC Да
Открытая связь IE Да; в качестве опции версия с шифрованием
ИИнтернет-сервер Да
Резервирование среды передачи Да; MRP-Automanager согласно IEC 62439-2 Edition 2.0
Контроллер PROFINET IO
Службы
Связь PG/OP Да
Тактовая синхронизация Да
Прямой обмен данными Да; Необходимое условие: IRT и синхронность тактовых импульсов (MRPD - опционально)
PROFIenergy Да; На программу пользователя
Пуск согласно приоритету Да; макс. 32 PROFINET-устройства
Макс. число подключаемых устройств 256; В совокупности может быть подключено не более 1000
Ввода-вывода децентрализованных периферийных устройств по AS-i, PROFIBUS или PROFINET.
Из них IO-устройств с IRT, макс. 64
Макс. число подключаемых устройств ввода-вывода для RT 256
Из них на линию, макс. 256
Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода 8; В совокупности через все интерфейсы
Макс. число устройств ввода-вывода на инструмент 8
Время актуализации Минимальное значение времени актуализации зависит от настроенной загрузки связи для PROFINET IO, числа устройств ввода-вывода и предполагаемого количества полезных данных
Время обновления при IRT
Для тактового импульса передачи 250 мкс от 250 мкс до 4 мс; примечание: при IRT с тактовой синхронизацией минимальное время обновления в 500 мкс синхронного по такту OB является основополагающим
Для тактового импульса передачи 500 мкс от 500 мкс до 8 мс
Для тактового импульса передачи 1 мс от 1 мс до 16 мс
Для тактового импульса передачи 2 мс от 2 мс до 32 мс
Для тактового импульса передачи 4 мс от 4 мс до 64 мс
При IRT и параметрировании «непрямых» Время актуализации = настраиваемые «нечетные» тактовые
Тактовых импульсов передачи импульсы передачи (любое кратное 125 мкс: 375 мкс, 625 мкс ... 3 875 мкс)
Время обновления при RT
Для тактового импульса передачи 250 мкс от 250 мкс до 128 мс
Для тактового импульса передачи 500 мкс от 500 мкс до 256 мс
Для тактового импульса передачи 1 мс от 1 мс до 512 мс
Для тактового импульса передачи 2 мс от 2 мс до 512 мс
Для тактового импульса передачи 4 мс от 4 мс до 512 мс
Устройство ввода-вывода PROFINET
Службы
Связь PG/OP Да
Тактовая синхронизация Нет
PROFIenergy Да; На программу пользователя
Пуск согласно приоритету Нет
Shared Device Да
Макс. число контроллеров ввода-вывода при использовании Shared Device 4
Активация/ деактивация устройств "I-Device" Да; На программу пользователя
Asset-Management-Record Да; На программу пользователя
Физические параметры интерфейсов
RJ 45 (Ethernet) Нет
Число портов 1; 1x M12
Встроенный коммутатор Нет
Протоколы
IP-протокол Да; IPv4
Контроллер PROFINET IO Да
Устройство ввода-вывода PROFINET Да
Связь SIMATIC Да
Открытая связь IE Да; в качестве опции версия с шифрованием
ИИнтернет-сервер Да
Резервирование среды передачи Нет
Контроллер PROFINET IO
Службы
Связь PG/OP Да
Тактовая синхронизация Нет
Прямой обмен данными Нет
PROFIenergy Да; На программу пользователя
Пуск согласно приоритету Нет
Макс. число подключаемых устройств 32; В совокупности может быть подключено не более 1000
Ввода-вывода децентрализованных периферийных устройств по AS-i, PROFIBUS или PROFINET.
Макс. число подключаемых устройств ввода-вывода для RT 32
Из них на линию, макс. 32
Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода 8; В совокупности через все интерфейсы
Макс. число устройств ввода-вывода на инструмент 8
Время актуализации Минимальное значение времени актуализации зависит от настроенной загрузки связи для PROFINET IO, числа устройств ввода-вывода и предполагаемого количества полезных данных
Время обновления при RT
Для тактового импульса передачи 1 мс от 1 мс до 512 мс
Устройство ввода-вывода PROFINET
Службы
Связь PG/OP Да
Тактовая синхронизация Нет
PROFIenergy Да; На программу пользователя
Пуск согласно приоритету Нет
Shared Device Да
Макс. число контроллеров ввода-вывода при использовании Shared Device 4
Активация/ деактивация устройств "I-Device" Да; На программу пользователя
Asset-Management-Record Да; На программу пользователя
RJ 45 (Ethernet)
100 Мбит/с Да
Автоматическое определение Да
Автоматическая коммутация Да
Сеть Industrial Ethernet, светодиод состояния Да
PROFIsafe Да
Число соединений
Макс. число соединений 128; по встроенным интерфейсам ЦП
Число соединений, резервируемых для ES/HMI/иИнтернета 10
Число соединений по встроенным интерфейсам 128
Число соединений S7-маршрутизации 16
Режим дублирования
H-Sync-Forwarding Да
Резервирование среды передачи
Резервирование среды передачи Да; только через 1-й интерфейс (X1)
Межкомпонентное соединение MRP, Да; как абонент кольцевой сети MRP согласно IEC 62439-2,
Поддерживается редакция 3.0
Нормальное время переключения в случае прерывания линии 200 ms; при MRP; без толчков при MRPD
Макс. число абонентов в кольце 50
Связь SIMATIC
Связь PG/OP Да; предварительно настроено шифрование с помощью TLS V1.3
S7-маршрутизация Да
S7-связь, в качестве сервера Да
S7-связь, в качестве клиента Да
Макс. количество полезных данных на запрос см. онлайн-справку (S7 communication (связь S7), User data size (размер данных пользователя))
Открытая связь IE
Макс. размер данных 64 kbyte
Несколько пассивных соединений на порт, поддерживается Да
ISO-on-TCP (RFC1006) Да
Макс. размер данных 64 kbyte
Макс. размер данных 2 kbyte; 1 472 байт при UDP Broadcast
UDP-Multicast Да; Макс. 5 цепей Multicast
Кодирование Да; опция
ИИнтернет-сервер
Требуется лицензия Runtime Да; Требуется лицензия Medium
OPC UA Client Да
Аутентификация приложения Да
Политика безопасности Доступные правила разграничения доступа: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256
Аутентификация пользователя «аноним» или с помощью имени пользователя и пароля
Макс. число соединений 10
Число узлов клиентских интерфейсов, рекомендованное, макс. 2 000
Количество элементов для единичного вызова OPC_UA_NodeGetHandleList/OPC_UA_ReadList/OPC_UA_WriteList, макс. 300
Количество элементов для единичного вызова OPC_UA_NameSpaceGetIndexList, макс. 20
Количество элементов для единичного вызова OPC_UA_MethodGetHandleList, макс. 100
Число одновременных вызовов клиентских инструкций для управления совещаниями, за одно соединение, макс. 1
Число одновременных вызовов клиентских инструкций для доступа к данным, за одно соединение, макс. 5
Количество регистрируемых узлов, макс. 5 000
Количество регистрируемых методов вызова OPC_UA_MethodCall, макс. 100
Количество входов/выходов при вызове OPC_UA_MethodCall, макс. 20
OPC UA Server Да; Data Access (Read, Write, Subscribe), Method Call, Custom Address Space
Аутентификация приложения Да
Политика безопасности Доступные правила разграничения доступа: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256
Аутентификация пользователя «аноним» или с помощью имени пользователя и пароля
Поддерживает GDS (управление сертификатами) Да
Количество сеансов, макс. 48
Количество доступных переменных, макс. 100 000
Количество регистрируемых узлов, макс. 20 000
Количество подписок на сеанс, макс. 20
Мин. интервал сканирования 100 мс
Мин. интервал отправки 200 мс
Количество методов сервера, макс. 50
Количество входов/выходов на метод сервера, макс. 20
Число контролируемых элементов (monitored items), рекомендованное, макс. 2 000; При интервале считывания 1 с и интервале передачи 1 с
Количество серверных интерфейсов, макс. на каждый сервер: 10 типа "серверный интерфейс" / "спецификация партнера" и 20 типа "ссылка на пространство имен"
Количество узлов пользовательских интерфейсов сервера, макс. 5 000
Аварийные сигналы и условия Да
Количество программных сообщений 200
Количество сообщений для диагностики системы 100
Другие протоколы
Макс. число запрашиваемых станций для функций оповещения 32
Программные сообщения Да
Количество конфигурируемых программных 10 000; Программные сообщения генерируются в модуле
Сообщений, макс. Program_Alarm, ProDiag или GRAPH
Количество загружаемых программных сообщений в режиме RUN, макс. 5 000
Количество одновременно активных сообщений, макс.
Количество программных сообщений 1 000
Количество сообщений для диагностики системы 200
Количество сообщений для технологических объектов Motion 160
Общий ввод в эксплуатацию (Team Engineering) Да; возможен параллельный онлайн-доступ для до 8 систем инжиниринга
Блок состояния Да; до 8 одновременно (в сумме через все клиенты ES)
Одиночный шаг Нет
Число контрольных точек 8
Состояние/управление
Переменные состояние/управления Да; Стандарт
Переменные входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики
Макс. число переменных
Из них переменных состояния, макс. 200; на запрос
Из них переменных управления, макс. 200; на запрос
Принудительное исполнение
Принудительное исполнение Да; Стандарт
Принудительное исполнение, переменные Периферийные входы/выходы
Макс. число переменных 200
Диагностический буфер
Есть Да
Макс. число элементов 3 200
Из них устойчивых к отказу сети 500
Слежения
Количество слежений с возможностью проектирования 4; на одно слежение возможны данные в объеме 512 кбайт
Диагностический светодиодный индикатор
Светодиод RUN/STOP Да
Светодиод ERROR Да
Светодиод MAINT Да
Контроль напряжения питания (PWR-LED) Да; зеленый светодиод «24 В пост. тока»
Индикатор соединения LINK TX/RX Да
Управление перемещениями Да; Примечание. Количество технологических объектов влияет на время цикла программы ПЛК; помощь в выборе посредством инструмента TIA Selection Tool
Количество располагаемых ресурсов Motion Control для технологических объектов 800
Необходимые ресурсы Motion Control
На ось числа оборотов 40
На ось позиционирования 80
На ведомую ось 160
На внешний датчик 80
На кулачок 20
На кривую кулачка 160
На измерительный щуп 40
Ось позиционирования
Количество позиционирующих осей при цикле управления перемещения 4 мс (типовое значение) 5
Количество позиционирующих осей при цикле управления перемещения 8 мс (типовое значение) 10
Регулятор
PID_Compact Да; универсальный ПИД-регулятор со встроенными функциями оптимизации
PID_3Step Да; ПИД-регулятор со встроенными функциями оптимизации для клапанов
PID-Temp Да; ПИД-регулятор со встроенными функциями оптимизации для температуры
Счет и измерение
Высокоскоростной датчик Да
Максимально достижимый класс безопасности в безопасном режиме
Вероятность отказа (при продолжительности использования 20 лет и времени ремонта 100 часов)
Режим с низкой частотой запросов: PFDavg согласно SIL3 < 2,00E-05
Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL3 < 1,00E-09
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -25 °C
Горизонтальный настенный монтаж, макс. 55 °C
Вертикальный настенный монтаж, мин. -25 °C
Вертикальный настенный монтаж, макс. 55 °C
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, 5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс. техническое описание
Проектирование / программирование / заголовок
Язык программирования
Защита ноу-хау
Защита программ пользователя/защита паролем Да
Защита от копирования Да
Защита блоков Да
Защита доступа
Защита конфиденциальных конфигурационных параметров Да
Степень защиты: защита от записи Да
Степень защиты: защита от записи/чтения Да
Степень защиты: полная защита Да
Программирование / контроль времени цикла / заголовок
Нижний предел настраиваемое минимальное время цикла
Верхний предел задаваемое максимальное время цикла
Ширина 135 мм
Высота 130 мм
Глубина 65 мм
Масса, прибл. 614 г
Артикул 6ES7516-2GN00-0AB0
Каталог ID ST76
Код группы R152
Товарный код 85371091
Вес Нетто (Кг) 0,680 Кг
Вид продуктов CPU 1516pro F-2 PN
Производитель Siemens
Ценовая Группа 216
Группа Продукта 4A7D
Размер упаковки 14,10 x 16,40 x 7,80
Единицы Измерения 1 шт.
Описание Продукта SIMATIC DP, ЦПУ CPU 1516PRO F-2 PN для ET 200pro, ЦПУ с рабочей памятью 1,5 МБ для программы и 5 МБ для данных. 1. интерфейс: PROFINET IRT с 3х-портовым коммутатором, 2. интерфейс: PROFINET RT, 10 нс на битовую операцию, степень защиты IP65/67. Для работы требуются карта памяти SIMATIC MC и соединительный модуль.
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7516-2GN00-0AB0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни) 35 дней
Похожие товары
Доступен к заказу
6ES7511-1FL03-0AB0
175 670 ₽−21% 138 226 ₽
Доступен к заказу
6ES7511-1TL03-0AB0
110 541 ₽−21% 87 455 ₽
Доступен к заказу
6ES7513-1AM03-0AB0
212 587 ₽−18% 174 800 ₽
