Центральный процессор Siemens 6ES7513-1RL00-0AB0
Доступен к заказу

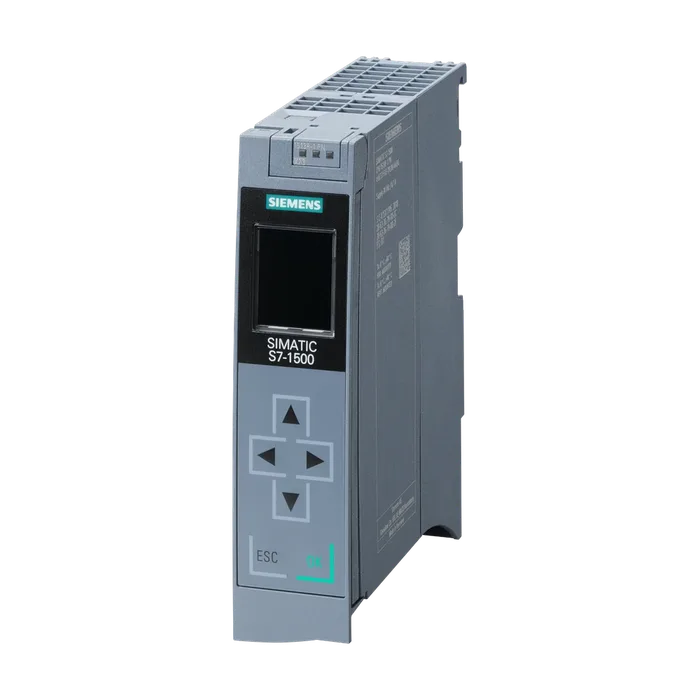

Центральный процессор Siemens 6ES7513-1RL00-0AB0
SIMATIC S7-1500R, центральный процессор CPU 1513R-1PN, рабочая память 300 КБ для программы и 1,5 МБ для данных, 1 интерфейс - PROFINET с 2х-портовым коммутатором, необходима карта памяти SIMATIC MC
212 587 ₽ −21% 167 625 ₽ С НДС
Код товара: 6ES75131RL000AB0
Доступен к заказу
01
Описание
SIMATIC S7-1500R, центральный процессор CPU 1513R-1PN, рабочая память 300 КБ для программы и 1,5 МБ для данных, 1 интерфейс - PROFINET с 2х-портовым коммутатором, необходима карта памяти SIMATIC MC
Обозначение типа продукта ЦП 1513R-1 PN
Функциональный стандарт HW FS01
Версия микропрограммного обеспечения V2.9
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Режим тактовой синхронизации Нет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже V17 (МПО V2.9)/ V16 (МПО V2.8)/ V15.1 (МПО V2.6)
Диагональ экрана [см] 3,45 см
Число клавиш 6
Переключатель режимов работы 1
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения 5 мс
Потребление тока (номинальное) 0,7 А
Макс. ток включения 1,9 A; Номинальное значение
Нормальная рассеиваемая мощность 5,7 Вт
Число гнезд для карты памяти SIMATIC 1
Требуется карта памяти SIMATIC Да
Оперативное запоминающее устройство
Встроенное (для программ) 300 kbyte
Встроенное (для данных) 1,5 Mbyte
Память загрузки
Вставная (карта памяти SIMATIC), макс. 32 Gbyte
Хранение в буфере
Не требует обслуживания Да
Нормальное время операций побитовой обработки 80 нс
Нормальное время операций со словами 96 нс
Нормальное время выполнения операций арифметики с фиксированной точкой 128 нс
Нормальное время выполнения операций с плавающей точкой 512 нс
Число элементов (всего): 4 000; Блоки (OB, FB, FC, DB) и UDTs
Блоки данных (DB)
Диапазон числовых значений Диапазон числовых значений: от 1 до 59 999
Макс. размер 1,5 Mbyte; при неоптимизированном доступе к узлам макс. размер БД составляет 64 килобайт
Функциональные блоки (FB)
Диапазон числовых значений 0 до 65 535
Макс. размер 300 kbyte
Функции (FC)
Диапазон числовых значений 0 до 65 535
Макс. размер 300 kbyte
Организационные блоки (OB)
Макс. размер 300 kbyte
Число свободных организационных блоков циклического выполнения 100
Число организационных блоков прерывания по времени 20
Число организационных блоков прерываний с задержкой 20
Число организационных блоков циклических прерываний 20
Число организационных блоков аппаратного прерывания 50
Число пусковых организационных блоков 100
Число организационных блоков обработки асинхронных ошибок 4
Число организационных блоков обработки синхронных ошибок 2
Число организационных блоков обработки диагностических сигналов 1
Глубина вложенности
На класс приоритета 24
Счетчик S7
Число 2 048
Остаточность
Настраивается Да
Счетчик IEC
Число неограниченное число (ограничение только посредством ОЗУ)
Остаточность
Настраивается Да
Таймеры S7
Число 2 048
Остаточность
Настраивается Да
Таймер IEC
Число неограниченное число (ограничение только посредством ОЗУ)
Остаточность
Настраивается Да
Остаточная область данных (включая таймеры, счетчики, маркеры), макс. 128 kbyte
Маркер
Макс. размер 16 kbyte
Число меток синхронизации 8; 8 битов маркировки такта, собранные в одном байте маркировки такта
Блоки управляющих данных
Настраиваемый остаток Да
Предварительно заданный остаток Нет
Локальные данные
На класс приоритета, макс. 64 kbyte; макс. 16 Кбайт на блок
Число модулей ввода-вывода 2 048; макс. количество модулей / подмодули
Периферийная адресная область
Вводы 32 kbyte; все входы включены в образ процесса
Выводы 32 kbyte; все выходы включены в образ процесса
В том числе на каждую встроенную подсистему ввода-вывода
Вводы (объем) 8 kbyte
Выводы (объем) 8 kbyte
Частичный образ процесса
Макс. число частичных образов процесса 32
Число децентрализованных систем ввода-вывода 1
Число контроллеров ввода-вывода
Встроенный 1
Часы
Тип Аппаратные часы
Время хранения в буфере 6 wk; при температуре окружающей среды 40 °C, норм.
Макс. отклонение в день 10 s; норм.: 2 с
Счетчик рабочего времени
Число 16
Синхронизация времени
Поддерживается Да
На Ethernet по NTP Да
Число разъемов PROFINET 1
Физические параметры интерфейсов
RJ 45 (Ethernet) Да; X1
Число портов 2
Встроенный коммутатор Да
Протоколы
IP-протокол Да; IPv4
Контроллер PROFINET IO Да
Устройство ввода-вывода PROFINET Нет
Связь SIMATIC Да; Только серверы
Открытая связь IE Да
ИИнтернет-сервер Нет
Резервирование среды передачи Да
Контроллер PROFINET IO
Службы
Связь PG/OP Да
Тактовая синхронизация Нет
PROFIenergy Да
Макс. число подключаемых устройств ввода-вывода 64
RJ 45 (Ethernet)
100 Мбит/с Да
Автоматическое определение Да
Автоматическая коммутация Да
Сеть Industrial Ethernet, светодиод состояния Да
PROFIsafe Нет
Число соединений
Макс. число соединений 88
Число соединений, резервируемых для ES/HMI/иИИнтернета Режим дублирования 10
Резервирование среды передачи
Межкомпонентное соединение MRP, Да; как абонент кольцевой сети MRP согласно IEC 62439-2,
Поддерживается редакция 3.0
Нормальное время переключения в случае прерывания линии 200 ms; PROFINET MRP
Макс. число абонентов в кольце 50; Однако рекомендуется лишь 16
Связь SIMATIC
Связь PG/OP Да; предварительно настроено шифрование с помощью TLS V1.3
S7-маршрутизация Нет
S7-связь, в качестве сервера Да
S7-связь, в качестве клиента Нет
Открытая связь IE
Макс. размер данных 64 kbyte
Несколько пассивных соединений на порт, поддерживается Да
ISO-on-TCP (RFC1006) Да
Макс. размер данных 64 kbyte
Макс. размер данных 2 kbyte; 1 472 байт при UDP Broadcast
UDP-Multicast Да; Макс. 5 цепей Multicast
ИИнтернет-сервер
OPC UA Client Нет
OPC UA Server Нет
Другие протоколы
Равноудаленность Нет
Макс. число запрашиваемых станций для функций оповещения 32
Программные сообщения Да
Количество конфигурируемых программных 5 000; Программные сообщения генерируются в модуле
Сообщений, макс. Program_Alarm, ProDiag или GRAPH
Количество загружаемых программных сообщений в режиме RUN, макс. 2 500
Количество одновременно активных сообщений, макс.
Количество программных сообщений 300
Количество сообщений для диагностики системы 100
Общий ввод в эксплуатацию (Team Engineering) Нет
Блок состояния Да; до 8 одновременно
Одиночный шаг Нет
Число контрольных точек 8; Точки останова поддерживаются только в состоянии RUN-Solo
Состояние/управление
Переменные состояние/управления Да
Переменные входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики
Макс. число переменных
Из них переменных состояния, макс. 200; на запрос
Из них переменных управления, макс. 200; на запрос
Принудительное исполнение
Принудительное исполнение Да
Принудительное исполнение, переменные Периферийные входы/выходы
Макс. число переменных 200
Диагностический буфер
Есть Да
Макс. число элементов 1 000
Из них устойчивых к отказу сети 500
Слежения
Количество слежений с возможностью проектирования 4
Объем памяти на слежение, макс. 512 kbyte
Диагностический светодиодный индикатор
Светодиод RUN/STOP Да
Светодиод ERROR Да
Светодиод MAINT Да
Индикатор соединения LINK TX/RX Да
Управление перемещениями Нет
Регулятор
PID_Compact Да; универсальный ПИД-регулятор со встроенными функциями оптимизации
PID_3Step Да; ПИД-регулятор со встроенными функциями оптимизации для клапанов
PID-Temp Да; ПИД-регулятор со встроенными функциями оптимизации для температуры
Счет и измерение Да
Высокоскоростной датчик Нет
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. 0 °C
Горизонтальный настенный монтаж, макс. 60 °C; Дисплей: 50 ℃; при норм. рабочей температуре 50 ℃ дисплей отключается
Вертикальный настенный монтаж, мин. 0 °C
Вертикальный настенный монтаж, макс. 40 °C; Дисплей: 40 ℃; если рабочая температура превышает нормальную температуру 40 ℃, то дисплей отключается
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, 5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс. техническое описание
Проектирование / программирование / заголовок
Язык программирования
Защита ноу-хау
Защита программ пользователя/защита паролем Да
Защита от копирования Нет
Защита блоков Да
Защита доступа
Защита конфиденциальных конфигурационных параметров Да
Пароль для дисплея Да
Степень защиты: защита от записи Да
Степень защиты: защита от записи/чтения Да
Степень защиты: полная защита Да
Программирование / контроль времени цикла / заголовок
Нижний предел настраиваемое минимальное время цикла
Верхний предел задаваемое максимальное время цикла
Ширина 35 мм
Высота 147 мм
Глубина 129 мм
Масса, прибл. 430 г
Артикул 6ES7513-1RL00-0AB0
Каталог ID ST73
Наследник 6ES7513-1RM03-0AB0
Код группы R132
Комментарий Для данного продукта предусмотрена замена.
Товарный код 85371091
Вес Нетто (Кг) 0,498 Кг
Вид продуктов CPU 1513R-1 PN
Производитель Siemens
Ценовая Группа 216
Группа Продукта 4B91
Размер упаковки 15,00 x 15,10 x 5,00
Единицы Измерения 1 шт.
Описание Продукта SIMATIC S7-1500R, центральный процессор CPU 1513R-1PN, рабочая память 300 кБ для программы и 1,5 МБ для данных, 1 интерфейс - PROFINET с 2х-портовым коммутатором, необходима карта памяти SIMATIC MC
Описание Преемника SIMATIC S7-1500R, CPU 1513R-1PN, central processing unit with work memory 600 KB for program and 2.5 MB for data, 1st interface: PROFINET RT with 2-port switch, SIMATIC Memory Card required **** approvals and certificate according to entry 109815625 at support.industry.siemens.com to be observed! ****
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7513-1RL00-0AB0
PLM-Дата вступления в силу Продукт больше не поставляется с: 01.10.2024
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM410: Поддержка продукта завершена
Плановый срок отгрузки с завода (раб. дни) 110 дней
