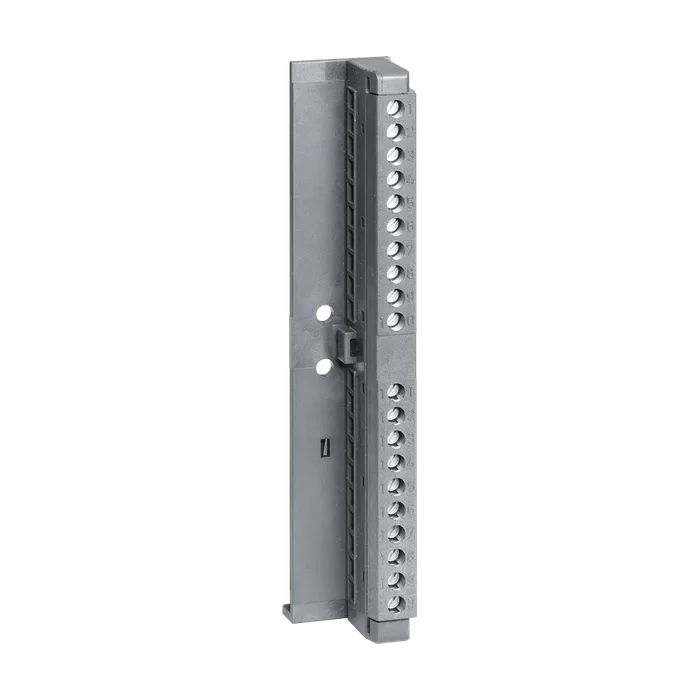

Соединение периферийных устройств
Соединения Винтовые клеммы
Число проводов на одно соединение 1; или комбинация 2 проводов с сечением до 1,5 мм² (сумма) в общем кабельном зажиме
Поперечное сечение провода в мм²
Мин. подсоединяемое сечение для цельных проводов 0,25 мм²
Макс. подсоединяемое сечение для цельных проводов 1,5 мм²
Мин. подсоединяемое сечение для гибких проводов без кабельного зажима 0,25 мм²
Макс. подсоединяемое сечение для гибких проводов без кабельного зажима 1,5 мм²
Мин. подсоединяемое сечение для гибких проводов с кабельным зажимом 0,25 мм²
Макс. подсоединяемое сечение для гибких проводов с кабельным зажимом 1,5 мм²
Поперечное сечение провода по AWG
Мин. подсоединяемое сечение для цельных проводов 24
Макс. подсоединяемое сечение для цельных проводов 16
Мин. подсоединяемое сечение для гибких проводов без кабельного зажима 24
Макс. подсоединяемое сечение для гибких проводов без кабельного зажима 16
Мин. подсоединяемое сечение для гибких проводов с кабельным зажимом 24
Макс. подсоединяемое сечение для гибких проводов с кабельным зажимом 16
Обработка концов жил
Мин. длина зачистки изоляции проводов 6 мм
Макс. длина зачистки изоляции проводов 6 мм
Кабельный зажим согласно DIN 46228 без пластмассовой муфты Форма A, длиной от 5 мм до 7 мм
Кабельный зажим согласно DIN 46228 с пластмассовой муфтой Форма E, длиной до 6 мм
Монтаж
Инструмент Отвертка, коническое исполнение, от 3 до 3,5 мм
Момент затяжки мин. 0,4 Н·м
Момент затяжки макс. 0,7 Н·м
