Блок питания Siemens 6ES7307-1EA01-0AA0
В пути

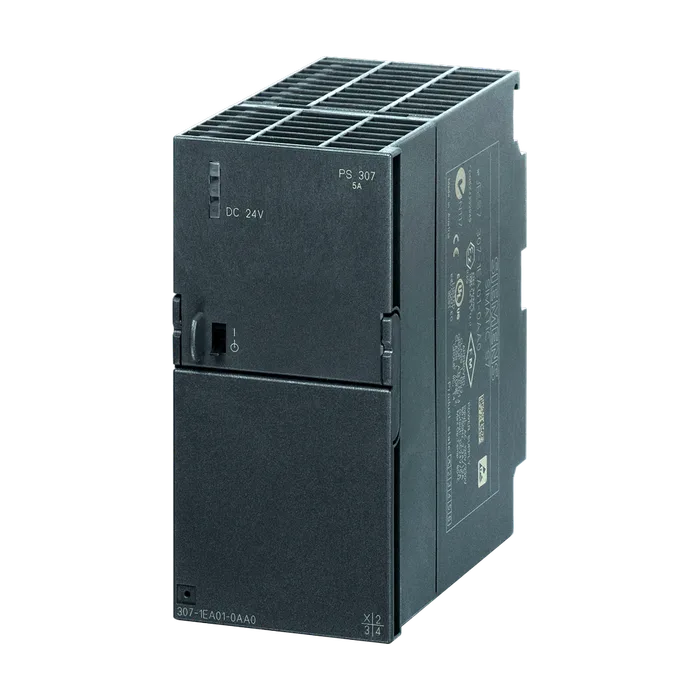

Блок питания Siemens 6ES7307-1EA01-0AA0
SIMATIC PS307/1AC/DC24B/5A SIMATIC S7-300 РЕГУЛИРУЕМЫЙ БЛОК ЭЛЕКТРОПИТАНИЯ PS307 ВХОД: AC 120/230 В ВЫХОД: DC 24 В/5 A
39 125 ₽ −19% 31 599 ₽ С НДС
Код товара: 6ES73071EA010AA0
Доступен к заказу
01
Описание
SIMATIC PS307/1AC/DC24B/5A SIMATIC S7-300 РЕГУЛИРУЕМЫЙ БЛОК ЭЛЕКТРОПИТАНИЯ PS307 ВХОД: AC 120/230 В ВЫХОД: DC 24 В/5 A
Вид сети "Интернет" на базе электросети 1-фазный переменный ток
Напряжение питания при переменном токе
Исходное значение Автоматическое переключение диапазона
Напряжение питания
1 при переменном токе ном. значение 120 В
2 при переменном токе ном. значение 230 В
Входное напряжение
1 при переменном токе 85 ... 132 В
2 при переменном токе 170 ... 264 В
Исполнение входа широкодиапазонный вход Нет
Перегрузочная способность по перенапряжению 2,3 x Ue ном, 1,3 мс
Условия эксплуатации буферизации отключения сети при Ue = 93/187 В
Время автономной работы при ном. значении выходного тока при отказе сети мин. 20 мс
Условия эксплуатации буферизации отключения сети при Ue = 93/187 В
Частота сети
1 ном. значение 50 Гц
2 ном. значение 60 Гц
Частота сети 47 ... 63 Гц
Входной ток
При ном. значении входного напряжения 120 В 2,3 А
При ном. значении входного напряжения 230 В 1,2 А
Ограничение тока тока включения при 25 °C макс. 20 А
Длительность ограничения тока включения при 25 °C
Макс. 3 мс
Значение I2t макс. 1,2 A²·s
Исполнение устройства защиты T 3,15 A/250 В (недоступно)
В сетевом проводе рекомендованный LS-переключатель: с 6 A характеристика C
Форма характеристики напряжения на выходе регулируемое постоянное напряжение без потенциала
Выходное напряжение при постоянном токе ном. значение 24 В
Выходное напряжение
На выходе 1 при постоянном токе ном. значение 24 В
Суммарный относительный допуск напряжения относительная точность регулирования выходного 3 %
Напряжения
При медленных отклонениях входного напряжения 0,1 %
При медленных отклонениях омической нагрузки остаточная пульсация 0,5 %
Макс. 50 мВ
Типичный 10 мВ
Пик напряжения
Макс. 150 мВ
Типичный 20 мВ
Функция изделия выходное напряжение регулируется Нет
Способ регулирования выходного напряжения -
Исполнение индикатора для штатного режима работы Светодиод зеленый для 24 В O.K.
Характеристика выходного напряжения при включении без отклонения напряжения Ua (плавное включение)
Время задержки срабатывания макс. 2 s
Время нарастания напряжения выходного напряжения
Типичный 10 мс
Выходной ток
Ном. значение 5 А
Расчетный диапазон 0 ... 5 А
Отдаваемая активная мощность типичный 120 Вт
Кратковременный ток перегрузки
При коротком замыкании в режиме разгона типичный 20 А
При коротком замыкании в рабочем режиме типичный 20 А
Допустимая длительность макс. тока
При коротком замыкании в режиме разгона 100 мс
При коротком замыкании в рабочем режиме 100 мс
Характеристика изделия
Параллельное соединение оборудования Да
Мощность потерь [Вт]
При ном. значении выходного напряжения при ном. значении выходного тока типичный 18 Вт
Относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный 0,1 %
Относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный 1 %
Время регулирования
При скачке нагрузки с 50 % до 100 % типичный 0,3 мс
При скачке нагрузки с 100 % до 50 % типичный 0,3 мс
Порог срабатывания при ограничении тока 5,5 ... 6,5 А
Характеристика выхода устойчивый к коротким замыканиям Да
Исполнение защиты от коротких замыканий установившийся ток короткого замыкания Электронное отключение, самостоятельный повторный запуск
Действующее значение
Макс. 7 А
Гальваническая развязка между входом и выходом Да
Гальваническая развязка выходное напряжение SELV Ua по EN 60950-1 и EN 50178
Класс защиты оборудования класс I
Ток утечки
Макс. 3,5 мА
Типичный 0,5 мА
Степень защиты IP IP20
Сертификат соответствия
Маркировка CE Да
Допуск UL Да; cULus-Listed (UL 508, CSA C22.2 No. 142), File E143289
Допуск CSA Да; cULus-Listed (UL 508, CSA C22.2 No. 142), File E143289
CCSAus, класс 1, раздел 2 Нет
Сертификат соответствия
Относительно ATEX IECEx Ex nA nC IIC T3 Gc; ATEX (EX) II 3G Ex nA nC IIC T3 Gc; cULus (ANSI/ISA 12.12.01, CSA C22.2 No.213) Class I, Div. 2, Group ABCD, T4, File E330455
NEC Class 2 Нет
Допуск ULhazloc Да
Допуск FM Да; Class I, Div. 2, Group ABCD, T4
Вид сертификации сертификат CB Нет
Сертификат соответствия
Допуск EAC Да
Сертификат соответствия допуск для судостроения Да
Допуск для судостроения в системе S7-300
Общество классификации судов
Bureau Veritas (BV) Нет
Регистр судоходства Ллойда (LRS) Нет
Nippon Kaiji Kyokai (NK) Нет
Стандарт
Для излучения помех EN 55022 класс B
Для ограничения сетевых гармоник EN 61000-3-2
Для помехоустойчивости EN 61000-6-2
Окружающая температура
При эксплуатации 0 ... 60 °C; при естественной конвекции (естественная конвекция)
При транспортировке -40 ... +85 °C
При хранении -40 ... +85 °C
Экологическая категория согласно МЭК 60721 Климатический класс 3K3, 5 … 95% без конденсации
Исполнение разъема питания винтовой зажим
На входе L, N, PE: по 1 винтовому зажиму для 0,5 ... 2,5 мм² одно- /тонкопроволочный
На выходе L+, M: по 3 винтовых зажима для 0,5 ... 2,5 мм²
Для вспомогательных контактов -
Ширина корпуса 60 мм
Высота корпуса 125 мм
Глубина корпуса 120 мм
Необходимое расстояние
Вверху 40 мм
Внизу 40 мм
Слева 0 мм
Справа 0 мм
Масса нетто 0,6 кг
Характеристика изделия корпуса секционируемый корпус Да
Вид креплений монтируется на шину S7
Механические принадлежности монтажный адаптер для профильной шины (6EP1971-1BA00)
Среднее время между отказами (MTBF) при 40 °C 2 480 589 ч
Прочие указания Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
Артикул 6ES7307-1EA01-0AA0
Каталог ID KT10-PF
Код группы R315
Товарный код 85044095
Вес Нетто (Кг) 0,600 Кг
Вид продуктов 1-phase, 24 V DC (for S7-300 and ET 200M)
Производитель Siemens
Ценовая Группа 589
Группа Продукта 4205
Размер упаковки 17,00 x 13,00 x 7,00
Единицы Измерения 1 шт.
Описание Продукта SIMATIC S7-300, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ PS307 ВХОД: ~120/230 В, ВЫХОД: =24 В/5 A
Страна происхождения Румыния
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7307-1EA01-0AA0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни) 50 дней
