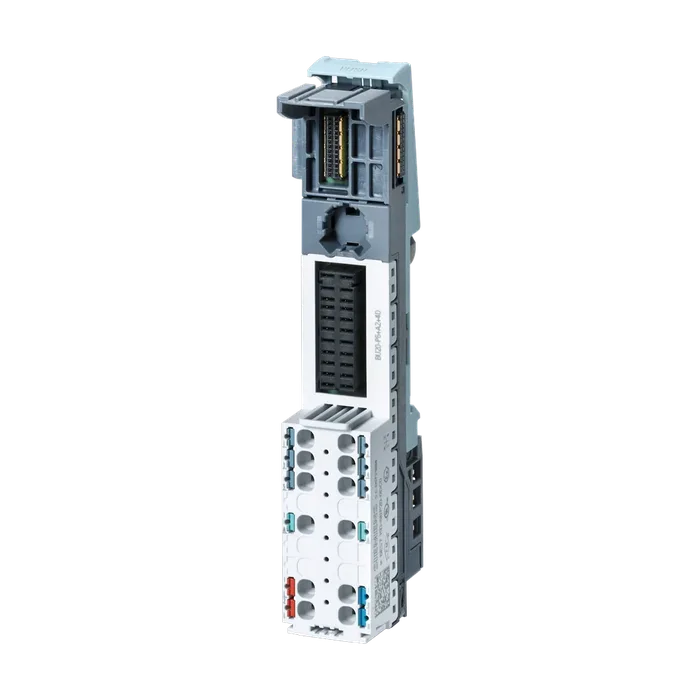

SIMATIC ET 200SP, базовый блок BU20-P6+A2+04D, тип C0, клеммы PUSH-IN, 2 доп. Клеммы, новая нагрузочная группа, ШXВ: 20 ммX117, мм
Обозначение типа продукта Базовый блок, тип C0
Функциональный стандарт HW Не ниже FS10
Номинальное значение (пост. ток) См. руководство
Для шины P1 и P2 24 В
Для шины AUX 24 V; Та же группа потенциалов, что у шины P1/P2 или PE
Для технологических зажимов 24 В
Номинальное значение (перем. ток) См. руководство
Для шины P1 и P2 230 В
Для шины AUX 230 V; Та же группа потенциалов, что у шины P1/P2 или PE
Для технологических зажимов 230 В
Внешняя защита предохранителями для питающих Да; Модульный автоматический выключатель для защиты линий 10
Линий A с характеристикой срабатывания, тип B или C для соответствующего напряжения питания
Сетевой фильтр
Встроенный Нет
До 60 ℃, макс. 10 А
Для шины P1 и P2, макс. 10 А
Для шины AUX, макс. 10 А
Для технологических зажимов, макс. 5 A; 10 A для технологических клемм 5 и 6
Автоматическое кодирование Да
Гнезда
Число гнезд 1
Между шиной на задней стенке и напряжением питания Да
Между технологическими зажимами и напряжением питания Да
Между шиной Powerbus и напряжением питания Нет
Изоляция, испытанная посредством 3 100 В пост. тока
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -30 °C
Горизонтальный настенный монтаж, макс. 60 °C
Вертикальный настенный монтаж, мин. -30 °C
Вертикальный настенный монтаж, макс. Высота при эксплуатации относительно уровня моря 50 °C
Высота места установки над уровнем моря, макс. 2 000 m; По запросу: Высоты монтажа больше 2 000 м
Таблички с цветным кодированием
Для технологических зажимов CC51, CC52
Для AUX-клемм CC84 - CC86
Клеммы
Тип клеммы Вставная клемма
Системно-интегрированный зажим для экрана Да; опция
Сечение гнезда подключения мин. 0,14 mm²; AWG 26
Сечение гнезда подключения макс. 2,5 mm²; AWG 14
Количество технологических зажимов к модулю периферии 12; На каждый слот
Количество клемм к AUX-шине 0
Количество клемм с соединением к шине P1 и P2 0; На каждый слот
Ширина 20 мм
Высота 117 мм
Глубина 35 мм
