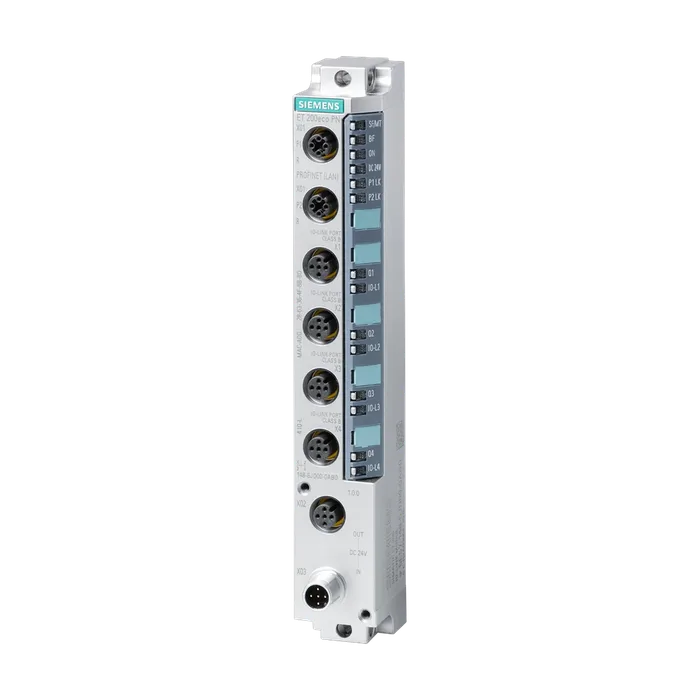

SIMATIC DP, ET 200eco PN, ведущее устройство IO-Link, 4IO-L, 4xM12, степень защиты IP67
Идентификация производителя (идентификатор поставщика) 002AH
Идентификация устройства (идентификатор устройства) 0306H
Номинальное значение (пост. ток) 24 В
Защита от перепутывания полярности Да
Необходимо напряжение питания согласно NEC, класс 2 Да
Напряжение нагрузки 2L+
Номинальное значение (пост. ток) 24 В
Защита от перепутывания полярности Да; от разрушения; нагрузка повышается
Потребление тока, тип. 100 мА
Из источника напряжения питания 1L+, макс. 4 А
Из источника напряжения нагрузки 2L+, макс. 4 А
Число выходов 4
Питание датчика 24 В
Защита от короткого замыкания Да; на канал, электронный
Макс. выходной ток 500 mA; на канал
Нормальная рассеиваемая мощность 4,8 Вт
Число портов 4
Из них одновременно включаемых 4
IO-Link Протокол 1.0 Да
IO-Link Протокол 1,1 Да
Скорость передачи данных 4,8 Кбод (COM1); 38,4 Кбод (COM2), 230 Кбод (COM3)
Размер данных процесса, ввод на порт 32 byte
Размер данных процесса, ввод на модуль 128 байтов + 4 байта PQI
Размер данных процесса, вывод на порт 32 byte
Размер данных процесса, вывод на модуль 128 byte
Емкость ЗУ для параметров устройств 2 kbyte; на каждый порт
Резервная копия Master Возможно с функциональным модулем IO_LINK_MASTER
Проектирование без S7-PCT Возможно; функция автостарта/ручная
Макс. длина неэкранированного провода 20 м
Режимы работы
IO-Link Да
Цифровые входы Да
Подключение устройств IO-Link
Тип порта A Да; через 3-жильный провод
Способ передачи 100BASE-TX
Число разъемов PROFINET 1
Физические параметры интерфейсов
Порт M12 Да
Встроенный коммутатор Да
Порт M12
Автоматическое определение Да
Автоматическая коммутация Да
Макс. скорости передачи данных 100 Mbit/s
PROFIsafe Нет
EtherNet/IP Нет
Устройство ввода-вывода PROFINET
Службы
IRT с опцией «высокой гибкости» Да
Режим дублирования
Резервирование среды передачи
Открытая связь IE
Ping Да
Диагностическая функция Да
Аварийные сигналы
Диагностический сигнал Да
Диагностика
Считываемая диагностическая информация Да
Контроль напряжения питания Да; зеленый светодиод включения ("ON")
Короткое замыкание Да; Питание устройства на массу
Суммарная ошибка Да; красные/желтые светодиоды "SF/MT"
Между напряжениями нагрузки Да
Между напряжением нагрузки и остальными коммутационными компонентами Нет
Между Ethernet и блоком электроники Да
Испытанная посредством
Цепей 24 В пост. тока 707 В пост. тока (типовое испытание)
Испытательное напряжение для интерфейса, эффективное значение [В ср. кв.] 1 500 V; согласно IEEE 802,3
Степень защиты IP IP65/67
Пригодно для безопасно-ориентированного отключения стандартных узлов Нет
Исполнение электрического соединения 3-/5-полюсные круглые штекерные соединения M12
Ширина 30 мм
Высота 200 мм
Глубина 49 мм
Масса, прибл. 550 г
