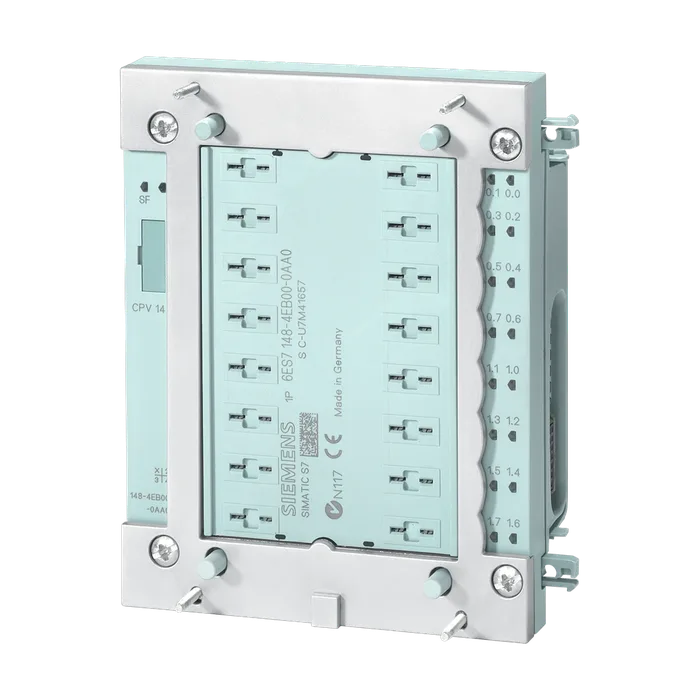

SIMATIC DP, пневматический интерфейс для ET 200PRO 16 DO (пневматических), для подключения блока задвижек CPV-14, фирмы FESTO, включая шинный модуль
19 280,2 ₽−21%15 302 ₽С НДС
Код товара: 6ES71484EB000AA0
Доступен к заказу
01
Описание
SIMATIC DP, пневматический интерфейс для ET 200PRO 16 DO (пневматических), для подключения блока задвижек CPV-14, фирмы FESTO, включая шинный модуль
Напряжение нагрузки 2L+
Номинальное значение (пост. ток)24 В
Защита от короткого замыканияДа
Защита от перепутывания полярностиДа
Из источника напряжения нагрузки 2L+, макс.370 mA; Включая клапаны
Из шины на задней стойке 3,3 В пост. тока, макс.25 мА
Нормальная рассеиваемая мощность3,7 Вт
Адресное пространство на модуль
Макс. адресное пространство на модуль2 byte
Вид выходов16
Диапазон сопротивления нагрузке
Нижний предел500 Ω
Верхний предел2 500 Ω
Выходной ток
Для сигнала "1", номинальное значение16 мА
Для сигнала "1", диапазон допустимых значений, мин.14 мА
Для сигнала "1", диапазон допустимых значений, макс.20 мА
Частота коммутации
При индуктивной нагрузке, макс.20 Гц
Суммарный ток выходов (на узел)
Все монтажные положения
До 55 ℃, макс.330 mA; только до 50 °C, ограничение посредством клапанов
Диагностическая функцияДа
Аварийные сигналы
Диагностический сигналДа
Диагностика
Считываемая диагностическая информацияДа
Диагностический светодиодный индикатор
Суммарная ошибки SF (красный)Да
Индикатор состояния цифрового выхода (зеленый)Да
Макс. число подключаемых клапанов16
Мин. допустимое рабочее давление3 бар
Макс. допустимое рабочее давление8 бар
Номинальный объемный расход800 l/min
Время переключения клапанов с "0" на "1"24 мс
Время переключения клапанов с "1" на "0"30 мс
ПримечаниеДиагностика напряжения нагрузки 2L+
Между шиной на задней стенке и остальными коммутационными компонентамиДа
Гальваническая развязка цифровых выводов
Между каналами и шиной на задней стенкеДа
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Пригодно для безопасно-ориентированного отключения стандартных узловДа
Максимальный класс надежности для безопасно-ориентированного отключения стандартных узлов
Уровень производительности согласно ISO 13849-1PL d
Категория согласно ISO 13849-1Кат. 3
Уровень полноты безопасности согласно IEC 62061SIL 2
Ширина120 мм
Высота152 мм
Глубина47 мм
Артикул6ES7148-4EB00-0AA0
Каталог IDST76
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,630 Кг
Вид продуктовПневматический интерфейс
ПроизводительSiemens
Ценовая Группа250
Группа Продукта4057
Размер упаковки14,60 x 16,00 x 7,00
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC DP, ПНЕВМАТИЧЕСКИЙ ИНТЕРФЕЙС ДЛЯ ET 200PRO 16 DO (ПНЕВМАТИЧЕСКИХ), ДЛЯ ПОДКЛЮЧЕНИЯ БЛОКА ЗАДВИЖЕК CPV-14 ФИРМЫ FESTO, ВКЛЮЧАЯ ШИННЫЙ МОДУЛЬ
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7148-4EB00-0AA0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
