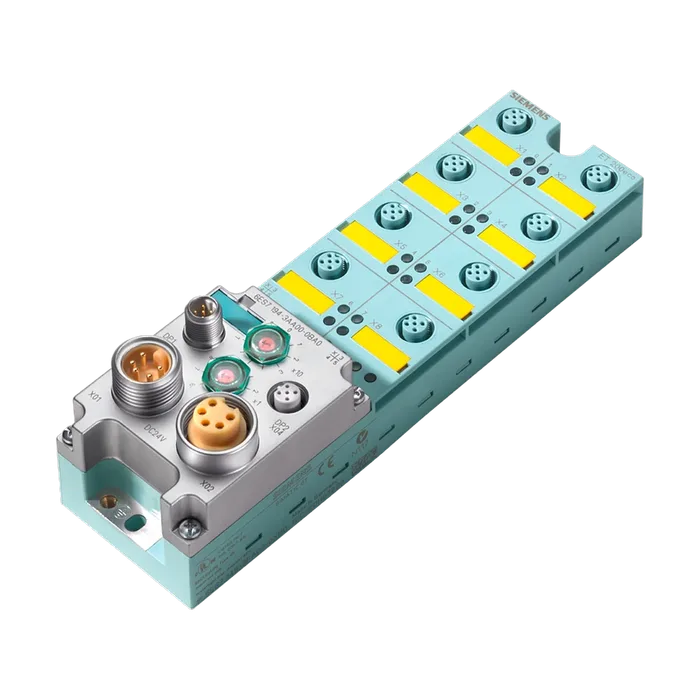

SIMATIC DP, электронный модуль для ET200ECO, 4/8 F-DI PROFIsafe 24 В пост. тока, до категории 4 (EN 954-1)/SIL3 (IEC61508)/PLE (ISO13849)
Номинальное значение (пост. ток) 24 В
Защита от перепутывания полярности Нет
Из источника напряжения питания 1L+, макс. 100 мА
Число выходов 2
Вид выходного напряжения мин. L+ (-1,5 В)
Защита от короткого замыкания Да
Выходной ток
Номинальное значение 300 мА
Нормальная рассеиваемая мощность 3 Вт
Число входов 8; 8 одноканальных, 4 двухканальных
Входная характеристика по IEC 61131, тип 1 Да
Число одновременно включаемых входов
Все монтажные положения
До 55 ℃, макс. 8
Входное напряжение
Номинальное значение (пост. ток) 24 В
Для сигнала "0" от -30 до +5 В
Для сигнала "1" от +15 до +30 В
Входной ток
Для сигнала "1", тип. 3,7 мА
Длина провода
Неэкранированные, макс. 30 м
Подключаемые датчики
2-проводной датчик Нет
Макс. скорости передачи данных 12 Mbit/s
Диагностика
Считываемая диагностическая информация Диагностический светодиодный индикатор Да
Суммарная ошибки SF (красный) Да
Индикатор состояния цифрового входа (зеленый) Да
Индикатор ошибки канала F (красный) Нет
Между PROFINET DP и другими контурами тока Да
Гальваническая развязка цифровых вводов
Между каналами Нет
Между различными цепями 75 В пост. тока/60 В перем. тока
Изоляция, испытанная посредством 500 В перем. тока в течение 1 минуты
Степень защиты IP IP65/67
Максимально достижимый класс безопасности в безопасном режиме
Согласно EN 954 4
Уровень производительности согласно ISO 13849-1 e
Уровень полноты безопасности согласно IEC 61508 SIL 2 (одноканальный), SIL 3 (двухканальный)
Исполнение электрического соединения 4/5-полюсные соединения круглым штекером M12
Ширина 60 мм
Высота 210 мм
Глубина 28 мм
Масса, прибл. 220 г
