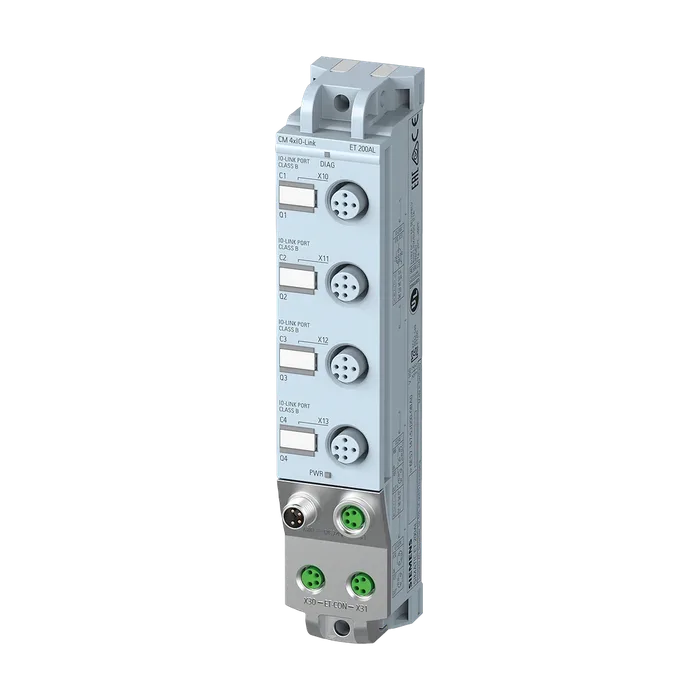

SIMATIC ET 200AL, коммуникационный модуль CM 4XIO-LINK, 4 канала IO-LINK, подключение 4XM12, степень защиты IP67
Обозначение типа продукта CM 4x IO-LINK
Функциональный стандарт HW FS08
Версия микропрограммного обеспечения V1.2.x
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже не ниже STEP 7 V13 SP1
STEP 7 проектируемая/интегрированная среда, версия не ниже не ниже версии V5.5 SP4 исправление 3
PROFIBUS, версия не ниже GSD/GSD-Revision GSD не ниже версии 5
PROFINET, версия не ниже GSD/GSD-Revision GSDML V2.3.1
Необходимо напряжение питания согласно NEC, класс 2 Нет
Напряжение нагрузки 1L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Напряжение нагрузки 2L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да; от разрушения; нагрузка повышается
Потребление тока (номинальное) 40 mA; без нагрузки
Из источника напряжения нагрузки 1L+ (некоммутируемое напряжение) 4 A; Максимальное значение
Из источника напряжения нагрузки 2L+, макс. 4 A; Максимальное значение
Число выходов 4
Питание датчика 24 В
Защита от короткого замыкания Да; на модуль, электронный
Макс. выходной ток 1,4 A; Суммарный ток всех портов
Нормальная рассеиваемая мощность 2,6 Вт
Число портов 4
Из них одновременно включаемых 4
IO-Link Протокол 1.0 Да
IO-Link Протокол 1,1 Да
Скорость передачи данных 4,8 Кбод (COM1); 38,4 Кбод (COM2), 230 Кбод (COM3)
Размер данных процесса, ввод на порт 32 byte
Размер данных процесса, ввод на модуль 132 byte
Размер данных процесса, вывод на порт 32 byte
Размер данных процесса, вывод на модуль 128 byte
Емкость ЗУ для параметров устройств 2 kbyte; на каждый порт
Резервная копия Master Возможно с функциональным модулем IO_LINK_MASTER
Проектирование без S7-PCT Возможно; функция автостарта/ручная
Макс. длина неэкранированного провода 20 м
Режимы работы
IO-Link Да
Цифровые входы Да
Подключение устройств IO-Link
Тип порта A Да; через 3-жильный провод
Аварийные сигналы
Диагностический сигнал Да; параметрируемое
Диагностика
Контроль напряжения питания Да
Обрыв провода Да
Короткое замыкание Да
Диагностический светодиодный индикатор
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики модуля Да; зеленые/красные светодиоды
Для контроля напряжения нагрузки Да; зеленые светодиоды
Между напряжениями нагрузки Да
Гальваническая развязка каналов
Между каналами Нет
Между каналами и шиной на задней стенке Да
Между каналами и напряжением питания блока электроники Нет
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Степень защиты IP IP65/67
Пригодно для безопасно-ориентированного отключения стандартных узлов Да; Не ниже FS01
Максимальный класс надежности для безопасно-ориентированного отключения стандартных узлов
Уровень производительности согласно ISO 13849-1 PL d
Категория согласно ISO 13849-1 Кат. 3
SILCL согласно МЭК 62061 SILCL 2
Температура окружающей среды при эксплуатации
Мин. -30 °C
Макс. 55 °C
Исполнение электрического соединения входов и выходов M12, 5-полюсный
Исполнение электрического соединения для напряжения питания M8, 4-полюсный
ET-соединение
ET-соединение M8, 4-полюсный, экранированный
Ширина 30 мм
Высота 159 мм
Глубина 40 мм
Масса, прибл. 145 г
