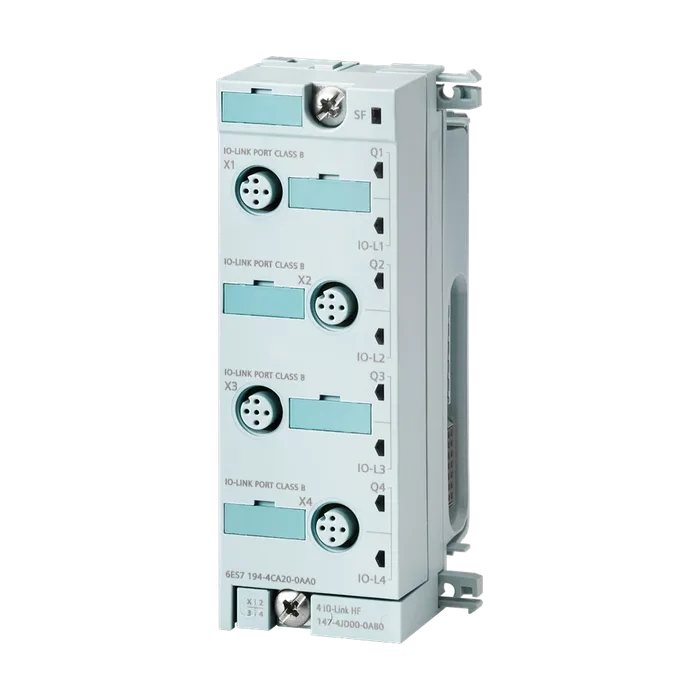

SIMATIC DP, электронный модуль для ET 200pro 4 IO-Link High-feature, диагностика каналов, включая шинный модуль, соединительный модуль IO 6ES7194-4CA20-0AA0 должен заказываться отдельно
20 602,67 ₽−21%16 371 ₽С НДС
Код товара: 6ES71474JD000AB0
Доступен к заказу
01
Описание
SIMATIC DP, электронный модуль для ET 200pro 4 IO-Link High-feature, диагностика каналов, включая шинный модуль, соединительный модуль IO 6ES7194-4CA20-0AA0 должен заказываться отдельно
Номинальное значение (пост. ток)24 В
Защита от перепутывания полярностиДа
Напряжение нагрузки 2L+
Номинальное значение (пост. ток)24 В
Защита от короткого замыканияДа
Защита от перепутывания полярностиДа; от разрушения; нагрузка повышается
Из источника напряжения питания 1L+, макс.40 мА
Из источника напряжения нагрузки 2L+ (без нагрузки), макс.20 мА
Из шины на задней стойке 3,3 В пост. тока, макс.20 мА
Число выходов4
Защита от короткого замыканияДа; на модуль, электронный
Выходной ток
До 55 ℃, макс.2 А
Нормальная рассеиваемая мощность2,6 Вт
Число портов4
Из них одновременно включаемых4
IO-Link Протокол 1.0Да
IO-Link Протокол 1,1Да
Скорость передачи данных4,8 Кбод (COM1); 38,4 Кбод (COM2), 230,4 Кбод (COM3)
Размер данных процесса, ввод на порт32 byte
Размер данных процесса, ввод на модуль32 byte
Размер данных процесса, вывод на порт32 byte
Размер данных процесса, вывод на модуль32 byte
Емкость ЗУ для параметров устройств2 kbyte; на каждый порт
Резервная копия MasterВозможно с функциональным модулем IO_LINK_MASTER
Проектирование без S7-PCTВозможно; функция автостарта/ручная
Макс. длина неэкранированного провода20 м
Режимы работы
IO-LinkДа
Цифровые входыДа
Подключение устройств IO-Link
Тип порта AДа; через 3-жильный провод
Диагностическая функцияДа
Аварийные сигналы
Диагностический сигналДа
Диагностика
Считываемая диагностическая информацияДа
Обрыв проводаДа; поканально
Короткое замыканиеДа; поканально
Диагностический светодиодный индикатор
Индикатор состояния каналаДа; На канал один зеленый светодиодный индикатор состояния канала Qn (режим SIO) и состояния порта IO-Ln (режим IO-Link)
Суммарная ошибки SF (красный)Да
Индикатор ошибки канала F (красный)Да; в сочетании со статусом порта IO-Link
Между напряжениями нагрузкиДа
Между шиной на задней стенке и остальными коммутационными компонентамиДа
Гальваническая развязка каналов
Между каналамиНет
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Степень защиты IPIP65/67
Пригодно для безопасно-ориентированного отключения стандартных узловНет
Ширина45 мм
Высота130 мм
Глубина35 мм
Масса, прибл.150 г
Артикул6ES7147-4JD00-0AB0
Каталог IDST76
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,181 Кг
Вид продуктовIO-Link master modules
ПроизводительSiemens
Ценовая Группа250
Группа ПродуктаX03S
Размер упаковки7,30 x 13,90 x 6,80
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC DP, электронный модуль для ET 200pro 4 IO-Link High-feature, диагностика каналов, включая шинный модуль, соединительный модуль IO 6ES7194-4CA20-0AA0 должен заказываться отдельно
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7147-4JD00-0AB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
