Модуль ввода-вывода Siemens 6ES7146-5FF00-0BA0
Доступен к заказу

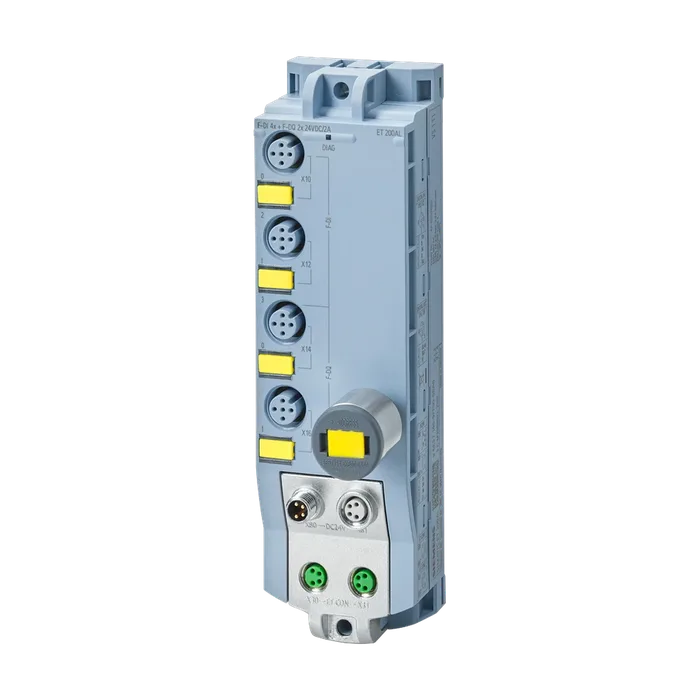

Модуль ввода-вывода Siemens 6ES7146-5FF00-0BA0
SIMATIC ET 200AL, отказобезопасный модуль дискретных входов/выходов F-DI 4+F-DQ 2x24VDC/2A, 4xM12, PROFIsafe, до PL e (ISO 13849), до SIL 3 (IEC 61508), степень защить IP67
33 491,81 ₽ −22% 26 127 ₽ С НДС
Код товара: 6ES71465FF000BA0
Доступен к заказу
01
Описание
SIMATIC ET 200AL, отказобезопасный модуль дискретных входов/выходов F-DI 4+F-DQ 2x24VDC/2A, 4xM12, PROFIsafe, до PL e (ISO 13849), до SIL 3 (IEC 61508), степень защить IP67
Обозначение типа продукта F-DI 4+F-DQ 2x24VDC/2A, 4xM12
Функциональный стандарт HW FS01
Версия микропрограммного обеспечения V1.0.x
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже STEP 7, V17 или выше
Режим работы
Цифровые входы Да
Номинальное значение (пост. ток) 24 В
Необходимо напряжение питания согласно NEC, класс 2 Нет
Напряжение нагрузки 1L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да; от разрушения
Напряжение нагрузки 2L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да; защита от разрушения; выходы обратной полярности для нагрузок, подключенных между M-переключателем и 2L+ будут запитаны
Потребление тока (номинальное) 55 мА (1L+)/ 40 мА (2L+); без нагрузки
Из источника напряжения нагрузки 1L+ (некоммутируемое напряжение) 4 A; Максимальное значение
Из источника напряжения нагрузки 2L+, макс. 4 A; Максимальное значение
Число выходов 2
Питание датчика 24 В
Защита от короткого замыкания Да; при напряжении нагрузки, электронная (порог чувствительности от 0,7 до 1,7 А)
Макс. выходной ток 1 A; суммарный ток всех энкодеров, макс. 0,5 А при напряжении нагрузки; макс. спад 2,0 В
Нормальная рассеиваемая мощность 4,7 Вт
Адресное пространство на модуль
Вводы 8 byte
Выводы 6 byte
Число входов 4
Входная характеристика по IEC 61131 Тип 1
Число одновременно включаемых входов
Все монтажные положения
До 55 ℃, макс. 4
Входное напряжение
Номинальное значение (пост. ток) 24 В
Для сигнала "0" от -30 до +5 В
Для сигнала "1" от +15 до +30 В
Входной ток
Для сигнала "1", тип. 4,85 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
Параметрируемое Да
С "0" на "1", мин. 0,8 мс
С "0" на "1", макс. 12,8 мс
С "1" на "0", мин. 0,8 мс
С "1" на "0", макс. 12,8 мс
Длина провода
Неэкранированные, макс. 30 м
Вид выходов 2
По группам для 2
Защита от короткого замыкания Да; на канал, электронный
Нормальный порог срабатывания 10 A; измерено на M-выключателе, порог для P-выключателя выше
Распознавание обрыва провода Да; на каждый канал, определяется лишь при отключенном выходе
Защита от перегрузки Да
Нормальный порог срабатывания 3,4 A; измерено на P-выключателе
Ограничение индуктивного напряжения отключения P-переключатель: -26 В DC относительно 2M, M-переключатель: +48 В DC относительно 2M
Коммутационная способность выходов
При ламповой нагрузке, макс. 10 Вт
Диапазон сопротивления нагрузке
Нижний предел 12 Ω
Верхний предел 2 kΩ
Выходное напряжение
Для сигнала "1", мин. L+ (-2,0 В), P-выключатель L+ (-1,5 В), M-выключатель 0,5 В
Выходной ток
Для сигнала "1", номинальное значение 2 А
Для сигнала "0", ток покоя, макс. 0,5 мА
Частота коммутации
При омической нагрузке, макс. 30 Гц
При индуктивной нагрузке, макс. 0,1 Гц
При ламповой нагрузке, макс. 10 Гц
Суммарный ток выходов
Макс. суммарный ток на узел 4 А
Длина провода
Неэкранированные, макс. 30 м
Подключаемые датчики
2-проводной датчик Нет
Макс. допустимый ток покоя (2-проводной датчик) 0,5 мА
Возможность включения заменяющих значений Аварийные сигналы Нет
Диагностический сигнал Да; параметрируемое
Диагностика
Контроль напряжения питания Да
Обрыв провода Да; выходы, если выкл.
Короткое замыкание Да; входы, выходы, питание от кодового датчика
Диагностический светодиодный индикатор
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики канала Да; красный светодиод
Для диагностики модуля Да; зеленые/красные светодиоды
Для контроля напряжения нагрузки Да; зеленые светодиоды
Между напряжениями нагрузки Да
Гальваническая развязка каналов
Между каналами, в блоках для 4 канала DI изолированы от 2 каналов DQ
Между каналами и шиной на задней стенке Да
Между каналами и напряжением питания блока каналы DI не изолированы от напряжения питания 1L+, а каналы
Электроники DQ изолированы от напряжения питания 1L+
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Степень защиты IP IP65/67
Максимально достижимый класс безопасности в безопасном режиме
Уровень производительности согласно ISO 13849-1 PLd (одноканальный DI), PLe (двухканальный DI, DQ)
Категория согласно ISO 13849-1 Кат. 3 (одноканальный DI), кат. 4 (двухканальный DI, DQ)
Уровень полноты безопасности согласно IEC 61508 SIL 2 (одноканальный DI), SIL 3 (двухканальный DI, DQ)
Вероятность отказа (при продолжительности использования 20 лет и времени ремонта 100 часов)
Режим с низкой частотой запросов: PFDavg < 1.00E-03 DI одноканальный; < 1.00E-03 DQ без возможности
Согласно SIL2 испытаний темновыми импульсами
Режим с низкой частотой запросов: PFDavg < 1.00E-05 DI двухканальный; < 2.00E-05 DQ с возможностью
Согласно SIL3 испытаний темновыми импульсами
Режим с высокой частотой < 1.00E-08 1/h DI одноканальный; 1.00E-07 1/h DQ без возможности
Запросов/непрерывный режим: PFH согласно SIL2 испытаний темновыми импульсами
Режим с высокой частотой < 1.00E-09 1/h DI двухканальный; < 1.00E-08 1/h DQ с
Запросов/непрерывный режим: PFH согласно SIL3 возможностью испытаний темновыми импульсами
Температура окружающей среды при эксплуатации
Мин. -30 °C
Макс. 55 °C
Исполнение электрического соединения входов и выходов M12, 5-полюсный
Исполнение электрического соединения для напряжения питания M8, 4-контактный
ET-соединение
ET-соединение M8, 4-полюсный, экранированный
Ширина 45 мм
Высота 159 мм
Глубина 40 мм
Масса, прибл. 220 г
Артикул 6ES7146-5FF00-0BA0
Каталог ID ST76
Код группы R152
Товарный код 85389091
Вес Нетто (Кг) 0,255 Кг
Вид продуктов Fail-safe I/O modules
Производитель Siemens
Ценовая Группа 256
Группа Продукта 4B83
Размер упаковки 5,50 x 17,70 x 5,20
Единицы Измерения 1 шт.
Описание Продукта SIMATIC ET 200AL, отказобезопасный модуль дискретных входов/выходов F-DI 4+F-DQ 2x24VDC/2A, 4xM12, PROFIsafe, до PL e (ISO 13849), до SIL 3 (IEC 61508), степень защить IP67
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7146-5FF00-0BA0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 80 дней
