Модуль ввода-вывода Siemens 6ES7145-5ND00-0BA0
Доступен к заказу

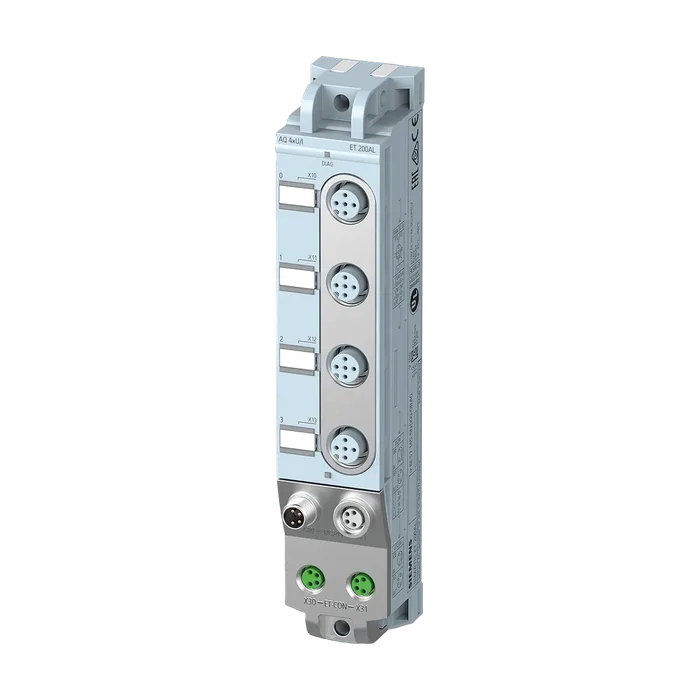

Модуль ввода-вывода Siemens 6ES7145-5ND00-0BA0
SIMATIC ET 200AL, станция распределённой периферии AQ 4xU/I, 4xM12, степень защиты IP67
22 018,38 ₽ −22% 17 248 ₽ С НДС
Код товара: 6ES71455ND000BA0
Доступен к заказу
01
Описание
SIMATIC ET 200AL, станция распределённой периферии AQ 4xU/I, 4xM12, степень защиты IP67
Обозначение типа продукта AQ 4xU/I
Функциональный стандарт HW не ниже FS04
Версия микропрограммного обеспечения V1.0.x
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже не ниже STEP 7 V14
STEP 7 проектируемая/интегрированная среда, версия не ниже Не ниже версии V5.5 SP4 исправление 7
PROFIBUS, версия не ниже GSD/GSD-Revision GSD не ниже версии 5
PROFINET, версия не ниже GSD/GSD-Revision GSDML V2.3.1
Необходимо напряжение питания согласно NEC, класс 2 Нет
Напряжение нагрузки 1L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да; От разрушений; выходы питания исполнительного механизма с перепутанной полярностью
Потребление тока (номинальное) 110 mA; без нагрузки
Из источника напряжения нагрузки 1L+ (некоммутируемое напряжение) 4 A; Максимальное значение
Из источника напряжения нагрузки 2L+, макс. 4 A; Максимальное значение
Число выходов 4
Защита от короткого замыкания Да; на модуль, электронный
Выходной ток
Номинальное значение Суммарный ток 1 A до 45 °C, 0,5 A до 55 °C
Нормальная рассеиваемая мощность 2,6 Вт
Число аналоговых выходов 4
Выход напряжения, защита от короткого замыкания Да
Макс. выходное напряжение, ток короткого замыкания 24 мА
Макс. выходной ток, напряжение при работе без 15 В
Макс. время цикла (все каналы) 1 мс
Диапазоны выходных параметров, напряжение
Диапазоны выходных параметров, ток
Подключение исполнительных элементов
Для выхода напряжения двухпроводного соединения Да
Для выхода напряжения четырехпроводного соединения Да
Для выхода тока двухпроводного соединения Да
Для выхода тока четырехпроводного соединения Да
Сопротивление нагрузки (в номинальном диапазоне выхода)
При выходных напряжениях мин. 1 kΩ
При выходных напряжениях, емкостная нагрузка, макс. 1 μF
При выходных токах, макс. 500 Ω
При выходных токах, индуктивная нагрузка, макс. 1 mH
Предел разрушения при напряжениях и токах, прилагаемых извне
Напряжения на выходах относительно массы аналогового модуля 16 В
Длина провода
Экранированные, макс. 30 м
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 16 bit
Время установления
Для омической нагрузки 1 мс
Для емкостной нагрузки 1 мс
Для индуктивной нагрузки 1 мс
Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/-) 0,02 %
Погрешность нелинейности (относительно диапазона выходных параметров) (+/-) 0,1 %
Погрешность температуры (относительно диапазона выходных параметров) (+/-) 0,005 %/K
Перекрестные модуляции между выходами, макс. -70 дБ
Повторяемость в установившемся состоянии при 25 ° (относительно диапазона выходных параметров), (+/-) 0,03 % C
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона выходных параметров, (+/-) 0,25 % от 55 °C до -25 °C и 0,35 % до -30 °C
Ток относительно диапазона выходных параметров, (+/-) 0,25 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 ° C)
Напряжение относительно диапазона выходных параметров, (+/-) 0,15 %
Ток относительно диапазона выходных параметров, (+/-) 0,15 %
Возможность включения заменяющих значений Да; по каналам, возможность параметрирования
Аварийные сигналы
Диагностический сигнал Да; параметрируемое
Диагностика
Обрыв провода Да; поканально, только при выводе тока
Короткое замыкание Да; Питание сервомеханизма помодульно, при типе вывода напряжение поканально
Диагностический светодиодный индикатор
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики модуля Да; зеленые/красные светодиоды
Между напряжениями нагрузки Да
Гальваническая развязка каналов
Между каналами Нет
Между каналами и шиной на задней стенке Да
Между каналами и напряжением питания блока электроники Нет
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Степень защиты IP IP65/67
Пригодно для безопасно-ориентированного отключения стандартных узлов Да; не ниже FS04
Максимальный класс надежности для безопасно-ориентированного отключения стандартных узлов
Уровень производительности согласно ISO 13849-1 PL d
Категория согласно ISO 13849-1 Кат. 3
Уровень полноты безопасности согласно IEC 62061 SIL 2
Температура окружающей среды при эксплуатации
Мин. -30 °C
Макс. 55 °C
Исполнение электрического соединения входов и выходов M12, 5-полюсный
Исполнение электрического соединения для напряжения питания M8, 4-полюсный
ET-соединение
ET-соединение M8, 4-полюсный, экранированный
Ширина 30 мм
Высота 159 мм
Глубина 40 мм
Масса, прибл. 175 г
Артикул 6ES7145-5ND00-0BA0
Каталог ID ST76
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,196 Кг
Вид продуктов Модули ввода/ вывода аналоговых сигналов
Производитель Siemens
Ценовая Группа 254
Группа Продукта 4522
Размер упаковки 4,70 x 17,70 x 4,20
Единицы Измерения 1 шт.
Описание Продукта SIMATIC ET 200AL, станция распределённой периферии AQ 4xU/I, 4xM12, степень защиты IP67
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7145-5ND00-0BA0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 50 дней
