Модуль ввода-вывода Siemens 6ES7144-5KD50-0BA0
Доступен к заказу

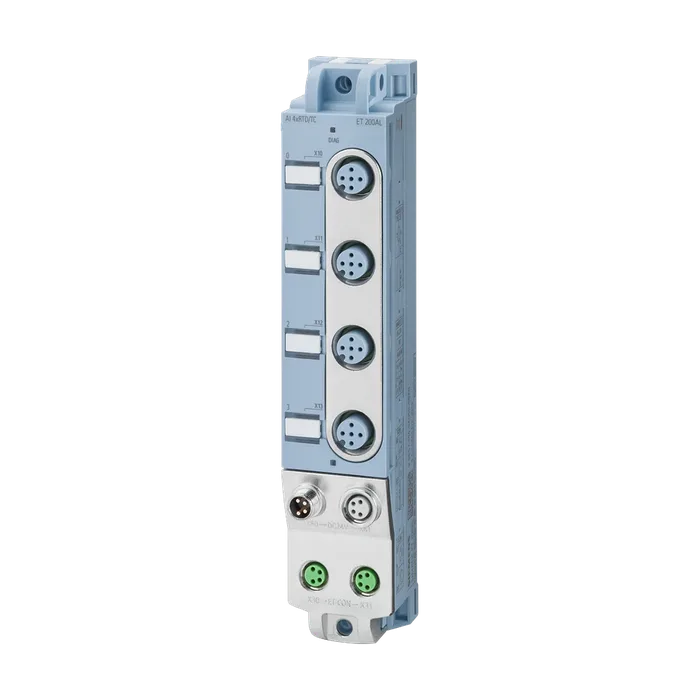

Модуль ввода-вывода Siemens 6ES7144-5KD50-0BA0
SIMATIC ET 200AL, модуль аналогового ввода AI 4XRTD/TC, термосопротивления/термопары, подключение 4XM12, степень защить IP67
22 018,38 ₽ −19% 17 742 ₽ С НДС
Код товара: 6ES71445KD500BA0
Доступен к заказу
01
Описание
SIMATIC ET 200AL, модуль аналогового ввода AI 4XRTD/TC, термосопротивления/термопары, подключение 4XM12, степень защить IP67
Обозначение типа продукта AI 4xRTD/TC
Функциональный стандарт HW FS01
Версия микропрограммного обеспечения V1.0.x
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже Не ниже STEP 7 V16
STEP 7 проектируемая/интегрированная среда, версия не ниже не ниже версии 5.5 SP4
PROFIBUS, версия не ниже GSD/GSD-Revision GSD не ниже версии 5
PROFINET, версия не ниже GSD/GSD-Revision GSDML V2.34
Необходимо напряжение питания согласно NEC, класс 2 Нет
Напряжение нагрузки 1L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да; от разрушения
Потребление тока (номинальное) 25 mA; без нагрузки
Из источника напряжения нагрузки 1L+ (некоммутируемое напряжение) 4 A; Максимальное значение
Из источника напряжения нагрузки 2L+, макс. 4 A; Максимальное значение
Нормальная рассеиваемая мощность 0,6 Вт
Число аналоговых входов 4
При измерении напряжения 4
При измерении сопротивления/измерении резистивным термометром 4
При измерении термочувствительным элементом 4
Макс. допустимое входное напряжение для входа напряжения (предел разрушения) 15 В
Нормальный стабилизированный измерительный ток для датчика сопротивления 230 ... 300 мкА
Мин. время цикла (все каналы) 90 мс
Техническую единицу измерения температуры можно задать Да; Градусов Цельсия/градусов Фаренгейта/Кельвина
Входные диапазоны (номинальные значения), напряжения
Сопротивление на входе (от -80 до 80 мВ) 10 MΩ
Диапазоны входных параметров (номинальные значения), термоэлементы
Тип B Да; 16 бит, включая знак
Сопротивление на входе (тип B) 10 MΩ
Тип C Да; 16 бит, включая знак
Сопротивление на входе (тип C) 10 MΩ
Тип E Да; 16 бит, включая знак
Сопротивление на входе (тип E) 10 MΩ
Тип J Да; 16 бит, включая знак
Сопротивление на входе (тип J) 10 MΩ
Тип K Да; 16 бит, включая знак
Сопротивление на входе (тип K) 10 MΩ
Тип L Да; 16 бит, включая знак
Сопротивление на входе (тип L) 10 MΩ
Тип N Да; 16 бит, включая знак
Сопротивление на входе (тип N) 10 MΩ
Тип R Да; 16 бит, включая знак
Сопротивление на входе (тип R) 10 MΩ
Тип S Да; 16 бит, включая знак
Сопротивление на входе (тип S) 10 MΩ
Тип T Да; 16 бит, включая знак
Сопротивление на входе (тип T) 10 MΩ
Тип U Да; 16 бит, включая знак
Сопротивление на входе (тип U) 10 MΩ
Диапазоны входных параметров (номинальные значения), термометр сопротивления
Сопротивление на входе (Ni 100) 10 MΩ
Сопротивление на входе (Ni 1000) 10 MΩ
Сопротивление на входе (Pt 100) 10 MΩ
Сопротивление на входе (Pt 1000) 10 MΩ
Диапазоны входных параметров (номинальные значения), сопротивления
Сопротивление на входе (от 0 до 150 Ом) 10 MΩ
Сопротивление на входе (от 0 до 300 Ом) 10 MΩ
Термоэлемент (TC)
Температурная компенсация
Параметрируемое Да
Внутренняя температурная компенсация Да
Внешняя температурная компенсация с компенсационным датчиком Да
Динамическое значение эталонной температуры Да
Фиксированная эталонная температура Да
Длина провода
Экранированные, макс. 30 м
Принцип измерения встроен.
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 16 bit
Настраиваемое время интегрирования Да; поканально
Время интегрирования (мс) 16,7 / 20 / 60
Основное время преобразования, включая 18 / 21 / 61 мс
Время интегрирования (мс)
Подавление напряжения помех для частоты 60 / 50 / 16,7
Выравнивание результатов измерений
Параметрируемое Да
Ступень: без ступени Да; 1 x время цикла
Ступень: слабая Да; 4 x время цикла
Ступень: средняя Да; 16 x время цикла
Ступень: сильная Да; 32 x время цикла
Соединение сигнального датчика
Для измерения сопротивления с двухпроводным соединением Да
Для измерения сопротивления с трехпроводным соединением Да
Для измерения сопротивления с четырехпроводным соединением Да
Погрешность нелинейности (относительно диапазона входных параметров) (+/-) 0,025 %
Погрешность температуры (относительно диапазона входных параметров) (+/-) 0,01 %/K
Перекрестные модуляции между входами, макс. -70 дБ
Повторяемость в установившемся состоянии при 25 ° (относительно диапазона входных параметров), (+/-) 0,01 %; 0,02 % при Pt1000 C
Температурный датчик внутренней компенсации ±4 °C
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона входных параметров, (+/-) 0,35 %
Сопротивление относительно диапазона входных параметров, (+/-) 0,25 %
Термометр сопротивления относительно диапазона входных параметров, (+/-) 0,25 %
Термоэлемент относительно диапазона входных TC типа E, J, K, N, C, U, L: 0,35 %; TC типа R, S, T: 0,4 %; TC типа B:
Параметров, (+/-) 0,45 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 ° C)
Напряжение относительно диапазона входных параметров, (+/-) 0,25 %
Сопротивление относительно диапазона входных параметров, (+/-) 0,15 %
Термометр сопротивления относительно диапазона входных параметров, (+/-) 0,15 %
Термоэлемент относительно диапазона входных параметров, (+/-) 0,25 %
Подавление напряжения помех для f = n x (f1 +/- 0,5 %), f1 = частота помех
Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) 40 дБ
Аварийные сигналы
Диагностический сигнал Да; параметрируемое
Сигнал предельного значения Да; параметрируемое
Диагностика
Обрыв провода Да; не при ±80 мВ
Переполнение/незаполнение Да
Диагностический светодиодный индикатор
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики модуля Да; зеленые/красные светодиоды
Между напряжениями нагрузки Да
Гальваническая развязка каналов
Между каналами Нет
Между каналами и шиной на задней стенке Да
Между каналами и напряжением питания блока электроники Нет
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Степень защиты IP IP65/67
Пригодно для безопасно-ориентированного отключения стандартных узлов Да; Не ниже FS01
Подходит для приложений согласно AMS 2750 Да; Декларация о соответствии, см. сообщение 109757262 в Online- Support
Подходит для приложений согласно CQI-9 Да; На основе AMS 2750 E
Максимальный класс надежности для безопасно-ориентированного отключения стандартных узлов
Уровень производительности согласно ISO 13849-1 PL d
Категория согласно ISO 13849-1 Кат. 3
Уровень полноты безопасности согласно IEC 62061 SIL 2
Температура окружающей среды при эксплуатации
Мин. -30 °C
Макс. 55 °C
Исполнение электрического соединения входов и выходов M12, 5-полюсный
Исполнение электрического соединения для напряжения питания M8, 4-полюсный
ET-соединение
ET-соединение M8, 4-полюсный, экранированный
Ширина 30 мм
Высота 159 мм
Глубина 40 мм
Масса, прибл. 168 г
Артикул 6ES7144-5KD50-0BA0
Каталог ID ST76
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,190 Кг
Вид продуктов Модули ввода/ вывода аналоговых сигналов
Производитель Siemens
Ценовая Группа 254
Группа Продукта 4522
Размер упаковки 4,70 x 17,80 x 4,00
Единицы Измерения 1 шт.
Описание Продукта SIMATIC ET 200AL, модуль аналогового ввода AI 4XRTD/TC, термосопротивления/термопары, подключение 4XM12, степень защить IP67
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7144-5KD50-0BA0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 35 дней
