Модуль ввода-вывода Siemens 6ES7144-5KD00-0BA0
Доступен к заказу

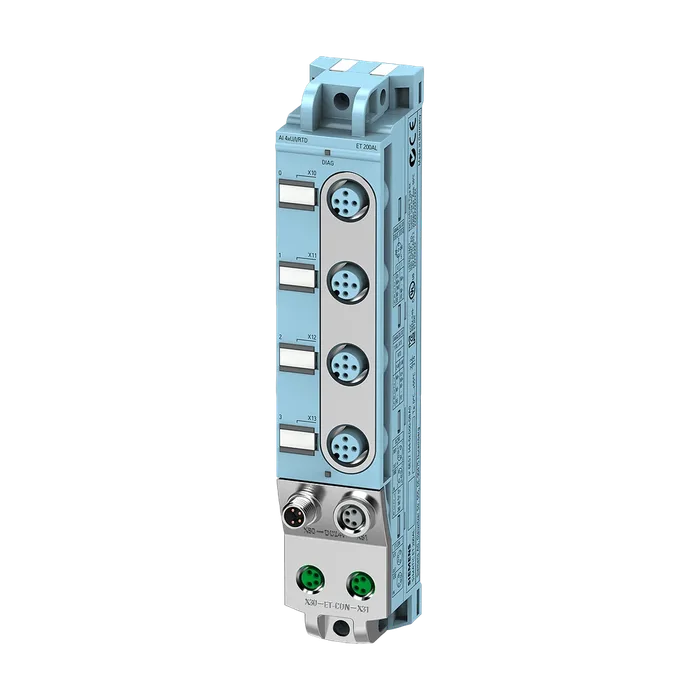

Модуль ввода-вывода Siemens 6ES7144-5KD00-0BA0
SIMATIC ET 200AL, модуль аналогового ввода AI 4XU/I/RTD, ТОК/НАПРЯЖЕНИЕ/ТЕРМОПАРЫ, подключение 4XM12, степень защиты IP67
41 044 ₽ −21% 32 570 ₽ С НДС
Код товара: 6ES71445KD000BA0
Доступен к заказу
01
Описание
SIMATIC ET 200AL, модуль аналогового ввода AI 4XU/I/RTD, ТОК/НАПРЯЖЕНИЕ/ТЕРМОПАРЫ, подключение 4XM12, степень защиты IP67
Обозначение типа продукта AI 4xU/I/RTD
Функциональный стандарт HW FS04
Версия микропрограммного обеспечения V1.0.x
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже не ниже STEP 7 V13 SP1
STEP 7 проектируемая/интегрированная среда, версия не ниже не ниже версии V5.5 SP4 исправление 3
PROFIBUS, версия не ниже GSD/GSD-Revision GSD не ниже версии 5
PROFINET, версия не ниже GSD/GSD-Revision GSDML V2.3.1
Необходимо напряжение питания согласно NEC, класс 2 Нет
Напряжение нагрузки 1L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да; от разрушения
Потребление тока (номинальное) 35 mA; без нагрузки
Из источника напряжения нагрузки 1L+ (некоммутируемое напряжение) 4 A; Максимальное значение
Из источника напряжения нагрузки 2L+, макс. 4 A; Максимальное значение
Число выходов 4
Питание датчика 24 В
Защита от короткого замыкания Да; на канал, электронный
Макс. выходной ток 0,5 A; на канал, суммарный ток всех каналов не более 1 А
Нормальная рассеиваемая мощность 1,5 Вт
Число аналоговых входов 4
При измерении тока 4
При измерении напряжения 4
При измерении сопротивления/измерении резистивным термометром 4
Макс. допустимое входное напряжение для входа 30 В
Макс. допустимый входной ток для токового входа (предел разрушения) 50 мА
Мин. время цикла (все каналы) 8 мс
Техническую единицу измерения температуры можно задать Да; Градусов Цельсия/градусов Фаренгейта/Кельвина
Входные диапазоны (номинальные значения), напряжения
Сопротивление на входе (от 0 до 10 В) 10 MΩ
Входное сопротивление (от 1 В до 5 В) 10 MΩ
Диапазоны входных параметров (номинальные значения), ток
Сопротивление на входе (от 0 до 20 мА) 50 Ω
Входное сопротивление (от 4 мА до 20 мA) 50 Ω
Диапазоны входных параметров (номинальные значения), термометр сопротивления
Сопротивление на входе (Ni 100) 10 MΩ
Сопротивление на входе (Pt 100) 10 MΩ
Диапазоны входных параметров (номинальные значения), сопротивления
Сопротивление на входе (от 0 до 150 Ом) 10 MΩ
Сопротивление на входе (от 0 до 300 Ом) 10 MΩ
Длина провода
Экранированные, макс. 30 м
Принцип измерения встроен.
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 16 bit
Настраиваемое время интегрирования Да; поканально
Время интегрирования (мс) 0,3 / 16,7 / 20 / 60
Подавление напряжения помех для частоты помех f1 в Гц 3 600 / 60 / 50 / 16,7
Время преобразования (на канал) 2/18/21/61 мс
Выравнивание результатов измерений
Параметрируемое Да
Ступень: без ступени Да; 1 x время цикла
Ступень: слабая Да; 4 x время цикла
Ступень: средняя Да; 16 x время цикла
Ступень: сильная Да; 32 x время цикла
Соединение сигнального датчика
Для измерения напряжения Да
Для измерения напряжения в качестве 2- проводного измерительного преобразователя Да
Для измерения напряжения в качестве 4- проводного измерительного преобразователя Да
Для измерения сопротивления с двухпроводным соединением Да
Для измерения сопротивления с трехпроводным соединением Да
Погрешность нелинейности (относительно диапазона входных параметров) (+/-) 0,025 %
Погрешность температуры (относительно диапазона входных параметров) (+/-) 0,01 %/K
Перекрестные модуляции между входами, макс. -70 дБ
Повторяемость в установившемся состоянии при 25 ° (относительно диапазона входных параметров), (+/-) 0,01 % C
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона входных 0,35 %
Ток относительно диапазона входных параметров, (+/-) 0,45 %
Сопротивление относительно диапазона входных параметров, (+/-) 0,25 %
Термометр сопротивления относительно диапазона входных параметров, (+/-) 0,25 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 ° C)
Напряжение относительно диапазона входных параметров, (+/-) 0,25 %
Ток относительно диапазона входных параметров, (+/-) 0,25 %
Сопротивление относительно диапазона входных параметров, (+/-) 0,15 %
Термометр сопротивления относительно диапазона входных параметров, (+/-) 0,15 %
Подавление напряжения помех для f = n x (f1 +/- 0,5 %), f1 = частота помех
Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) 40 дБ
Аварийные сигналы
Диагностический сигнал Да; параметрируемое
Сигнал предельного значения Да; параметрируемое
Диагностика
Обрыв провода Да; при 4 - 20 мА и 1 - 5 В
Короткое замыкание Да; Питание датчика на массу, поканально
Переполнение/незаполнение Да
Диагностический светодиодный индикатор
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики модуля Да; зеленые/красные светодиоды
Между напряжениями нагрузки Да
Гальваническая развязка каналов
Между каналами Нет
Между каналами и шиной на задней стенке Да
Между каналами и напряжением питания блока электроники Нет
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Степень защиты IP IP65/67
Пригодно для безопасно-ориентированного отключения стандартных узлов Да; Не ниже FS02
Максимальный класс надежности для безопасно-ориентированного отключения стандартных узлов
Уровень производительности согласно ISO 13849-1 PL d
Категория согласно ISO 13849-1 Кат. 3
Уровень полноты безопасности согласно IEC 62061 SIL 2
Примечание о противоаварийном отключении https://support.industry.siemens.com/cs/de/en/view/39198632
Температура окружающей среды при эксплуатации
Мин. -30 °C
Макс. 55 °C
Исполнение электрического соединения входов и выходов M12, 5-полюсный
Исполнение электрического соединения для напряжения питания M8, 4-полюсный
ET-соединение
ET-соединение M8, 4-полюсный, экранированный
Ширина 30 мм
Высота 159 мм
Глубина 40 мм
Масса, прибл. 168 г
Артикул 6ES7144-5KD00-0BA0
Каталог ID ST76
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,191 Кг
Вид продуктов Модули ввода/ вывода аналоговых сигналов
Производитель Siemens
Ценовая Группа 254
Группа Продукта 4522
Размер упаковки 4,50 x 17,60 x 4,00
Единицы Измерения 1 шт.
Описание Продукта SIMATIC ET 200AL, МОДУЛЬ АНАЛОГОВОГО ВВОДА AI 4XU/I/RTD, ТОК/НАПРЯЖЕНИЕ/ТЕРМОПАРЫ, ПОДКЛЮЧЕНИЕ 4XM12, СТЕПЕНЬ ЗАЩИТЫ IP67
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7144-5KD00-0BA0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 40 дней
