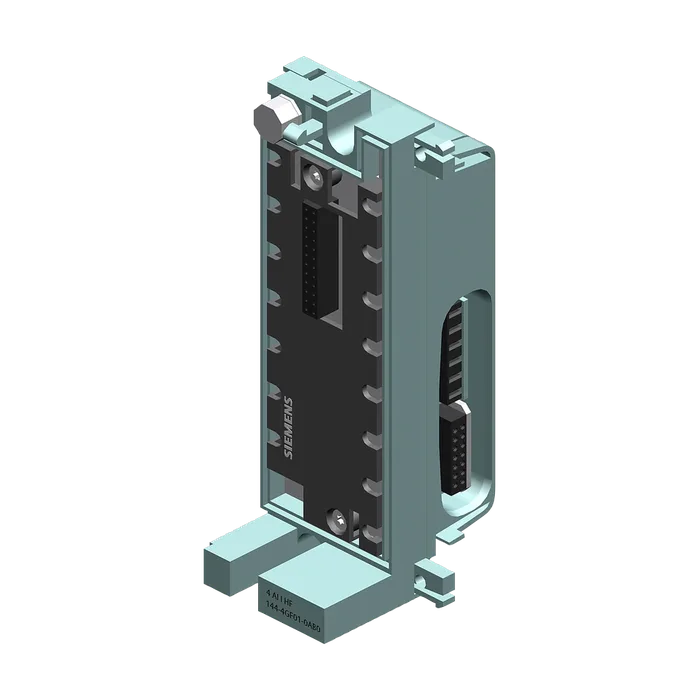

SIMATIC DP, электронный модуль для ET200PRO 4 AI I HF, 4 аналоговых входа (ток) с улучшенными характеристиками, ±20 мА, 0...20 мА, 4...20 мА, диагностика каналов, вкл. шинный модуль, модуль подключения 6ES7194-4..00-0AA0 должен быть заказан отдельно
9 202 ₽−18%7 591 ₽С НДС
Код товара: 6ES71444GF010AB0
Доступен к заказу
01
Описание
SIMATIC DP, электронный модуль для ET200PRO 4 AI I HF, 4 аналоговых входа (ток) с улучшенными характеристиками, ±20 мА, 0...20 мА, 4...20 мА, диагностика каналов, вкл. шинный модуль, модуль подключения 6ES7194-4..00-0AA0 должен быть заказан отдельно
Номинальное значение (пост. ток)24 В
Защита от перепутывания полярностиДа; от разрушения
Из источника напряжения питания 1L+, макс.40 mA; нормальная
Из шины на задней стойке 3,3 В пост. тока, макс.12 mA; нормальная
Число выходов4
Защита от короткого замыканияДа; на модуль, электронная - на массу
Выходной ток
До 55 ℃, макс.1 А
Нормальная рассеиваемая мощность1,1 Вт
Адресное пространство на модуль
Макс. адресное пространство на модуль8 byte
Число аналоговых входов4
Макс. допустимый входной ток для токового входа (предел разрушения)40 мА
Макс. время цикла (все каналы)10 мс
Диапазоны входных параметров (номинальные значения), ток
Сопротивление на входе (от 0 до 20 мА)50 Ω
Входное сопротивление (от -20 мА до +20 мА)50 Ω
Входное сопротивление (от 4 мА до 20 мA)50 Ω
Длина провода
Экранированные, макс.30 м
Принцип измерениявстроен.
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит15 bit; 15 бит + VZ при ±10 В, при ±5 В; 15 бит при 0 В - 10 В, при 1 -
Со знаком)5 В
Время интегрирования (мс)0,3 / 16,7 / 20 / 60
Подавление напряжения помех для частоты помех f1 в Гц16,67 / 50 / 60 / 3 600
Время преобразования (на канал) Выравнивание результатов измерений1,1 мс
ПараметрируемоеДа
Ступень: без ступениДа; 1 x время цикла
Ступень: слабаяДа; 4 x время цикла
Ступень: средняяДа; 16 x время цикла
Ступень: сильнаяДа; 64 x время цикла
Соединение сигнального датчика
Для измерения напряжения в качестве 2- проводного измерительного преобразователяДа
Для измерения напряжения в качестве 4- проводного измерительного преобразователяДа
Аварийный сигнал процессаДа; (Сигнал граничного значения), настраивается для канала 0
Диагностика
Считываемая диагностическая информацияДа
Обрыв проводаДа; при 4 - 20 мА
Короткое замыканиеДа; при 4 - 20 мА
Диагностический светодиодный индикатор
Суммарная ошибки SF (красный)Да
Гальваническая развязка аналоговых вводов
Между каналамиНет
Между каналами и шиной на задней стенкеДа
Между входами и массой аналогового модуля (UCM)Полное напряжение 5 В перем. тока
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Ширина45 мм
Высота130 мм
Глубина35 мм
Масса, прибл.150 г
Артикул6ES7144-4GF01-0AB0
Каталог IDST76
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,178 Кг
Вид продуктовАналоговые модули расширения EM 144, EM 145
ПроизводительSiemens
Ценовая Группа250
Группа Продукта4057
Размер упаковки7,30 x 13,70 x 6,50
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET200PRO 4 AI I HF, 4 АНАЛОГОВЫХ ВХОДА (ТОК) С УЛУЧШЕННЫМИ ХАРАКТЕРИСТИКАМИ, ±20 МА, 0...20 МА, 4...20 МА, ДИАГНОСТИКА КАНАЛОВ, ВКЛ. ШИННЫЙ МОДУЛЬ, МОДУЛЬ ПОДКЛЮЧЕНИЯ 6ES7194-4..00-0AA0 ДОЛЖЕН БЫТЬ ЗАКАЗАН ОТДЕЛЬНО
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7144-4GF01-0AB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
