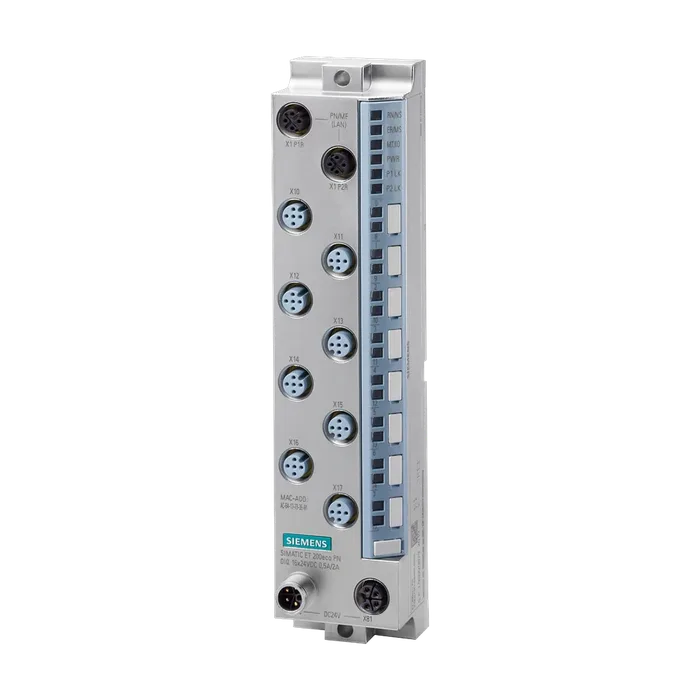

Модуль ввода-вывода Siemens 6ES7143-6BH00-0BB0
В пути
Модуль ввода-вывода Siemens 6ES7143-6BH00-0BB0
SIMATIC, станция распределённой периферии ET 200eco PN, дискретные входы/выходы DIQ 16x 24 V DC/0.5 A/2 A, M12-L, 8x M12, сдвоенное назначение разъёмов, вход типа 3 (IEC 61131), вход- приёмник (PNP), входная задержка 0,05..20 мс, выход-источник (PNP), замещающее выходное значение, диагностика каналов для: обрыва на входе, КЗ в цепи питания датчика, КЗ на выходе, приоритетный запуск,
101 915 ₽ −20% 81 048 ₽ С НДС
Код товара: 6ES71436BH000BB0
Доступен к заказу
01
Описание
SIMATIC, станция распределённой периферии ET 200eco PN, дискретные входы/выходы DIQ 16x 24 V DC/0.5 A/2 A, M12-L, 8x M12, сдвоенное назначение разъёмов, вход типа 3 (IEC 61131), вход- приёмник (PNP), входная задержка 0,05..20 мс, выход-источник (PNP), замещающее выходное значение, диагностика каналов для: обрыва на входе, КЗ в цепи питания датчика, КЗ на выходе, приоритетный запуск,
Функциональный стандарт HW FS01
Версия микропрограммного обеспечения V5.1.x
Возможно обновление микропрограммного обеспечения Да
Идентификация производителя (идентификатор поставщика) 002AH
Идентификация устройства (идентификатор устройства) 0306H
Код изготовителя согласно ODVA (VendorID) 04E3H
Код изделия согласно ODVA (ProductCode) 0FA8H
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Режим тактовой синхронизации Нет
Пуск согласно приоритету Да
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже начиная со STEP 7 V17 с HSP 0363
PROFINET, версия не ниже GSD/GSD-Revision GSDML V2.3.x
Multi Fieldbus Configuration Tool (MFCT) (многофункциональное средство для конфигурирования шин Fieldbus) не ниже V1.3 SP1
Режим работы
Цифровые входы Да
Счетчики Нет
Необходимо напряжение питания согласно NEC, класс 2 Нет
Напряжение нагрузки 1L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да; от разрушений; выходы питания датчика с перепутанной полярностью, нагрузки притягивают
Напряжение нагрузки 2L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да; от разрушения
Потребление тока (номинальное) 90 mA; без нагрузки
Из источника напряжения нагрузки 1L+ (некоммутируемое напряжение) 12 A; Максимальное значение
Из источника напряжения нагрузки 2L+, макс. 12 A; Максимальное значение
Питание датчика 24 В
Защита от короткого замыкания Да; С группировкой по 2 канала, электронно
Макс. выходной ток 100 mA; на один выход
Нормальная рассеиваемая мощность 9,7 Вт
Адресное пространство на модуль
Вводы 2 byte; + 4 байт на информацию QI
Выводы 2 byte
Подмодули
Конфигурируемые субмодули, макс. 2
Число входов 16; параметрируются как DIQ
По группам для 8
Цифровые входы параметрируемые Да
M/P-считывание с втекающим током
Входная характеристика по IEC 61131, тип 3 Да
Число одновременно включаемых входов
Все монтажные положения
До 60 ℃, макс. 16
Входное напряжение
Номинальное значение (пост. ток) 24 В
Для сигнала "0" от -3 до +5 В
Для сигнала "1" от +11 до +30 В
Входной ток
Для сигнала "1", тип. 2,4 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
Параметрируемое Да; 0,05/0,1/0,4/0,8/1,6/3,2/12,8/20 мс
Длина провода
Неэкранированные, макс. 30 м
Вид выходов 16; параметрируются как DIQ
По группам для 8; 2 нагрузочные группы на каждые 8 выхода
С втекающим током Да
Защита от короткого замыкания Да; на канал, электронный
Нормальный порог срабатывания 0,5 A: 1 A / 2 A: 3 А
Ограничение индуктивного напряжения отключения 0,5 A: норм. 1L+ (-70 В) / 2 A: норм. (-18 В)
Включение цифрового входа Да
Коммутационная способность выходов
При омической нагрузке, макс. 0,5 A / 2 А
При индуктивной нагрузке, макс. 0,5 A / 2 А
При ламповой нагрузке, макс. 0,5 A: 5 Вт / 2 A: 10 Вт
Диапазон сопротивления нагрузке
Нижний предел 0,5 A: 48 Ом / 2 A: 12 Ом
Верхний предел 4 kΩ
Выходное напряжение
Для сигнала "1", мин. 1L+ (-0,8 В)/2L+ (-0,8 В)
Выходной ток
Для сигнала "1", номинальное значение 0,5 A / 2 А
Для сигнала "1", диапазон допустимых значений, макс. 0,5 A / 2 А
Для сигнала "0", ток покоя, макс. Задержка на выходе при омической нагрузке 0,1 мА
С "0" на "1", макс. 0,5 A: 100 мкс / 2 А: 150 мкс; при номинальной нагрузке
С "1" на "0", макс. 0,5 A: 150 мкс / 2 А: 2,5 мс; при номинальной нагрузке
Параллельное подключение двух выходов
Для повышения мощности Нет
Для резервного включения нагрузки Да
Частота коммутации
При омической нагрузке, макс. 0,5 А: 100 Гц / 2 А: 40 Гц
При индуктивной нагрузке, макс. 0,5 Гц
При ламповой нагрузке, макс. 1 Гц
Суммарный ток выходов
Макс. суммарный ток на узел 1L+: 2 A/2L+: 6 А
Макс. ток на модуль 8 А
Длина провода
Неэкранированные, макс. 30 м
Подключаемые датчики
2-проводной датчик Да
Макс. допустимый ток покоя (2-проводной датчик) 1,5 мА
Число разъемов PROFINET 1
Тип интерфейса PROFINET с дуплексной связью 100 Мбит/с (100BASE-TX)
Физические параметры интерфейсов
Порт M12 Да; 2x M12, 4-полюсный, с кодировкой D
Число портов 2
Встроенный коммутатор Да
Протоколы
Устройство ввода-вывода PROFINET Да
Открытая связь IE Да
Порт M12
Автоматическое определение Да
Автоматическая коммутация Да
Макс. скорости передачи данных 100 Mbit/s
PROFIsafe Нет
EtherNet/IP Да
Modbus TCP Да
Устройство ввода-вывода PROFINET
Службы
Пуск согласно приоритету Да
Shared Device Да
Макс. число контроллеров ввода-вывода при использовании Shared Device 2
Режим дублирования
Общее резервирование PROFINET (S2) Да
Системное резервирование PROFINET (R1) Нет
H-Sync-Forwarding Да
Резервирование среды передачи
EtherNet/IP
Службы
CIP Implicit Messaging Да
CIP Explicit Messaging Да
CIP Safety Нет
Shared Device Да; 2x EtherNet/IP Scanner
Число сканнеров при использовании Shared Device, макс. 2
Время актуализации
Requested Packet Interval (RPI) (запрашиваемый межпакетный интервал) 2 мс
Режим дублирования
DLR (Device Level Ring) (кольцо аппаратного уровня) Нет
Адресная область
Макс. адресное пространство на модуль 20 byte
LargeForwardOpen (класс 3) Нет
Modbus TCP
Службы
Катушки считывания (код=1) Да
Считывание дискретных входов (код=2) Да
Считывание регистров временного хранения (код=3) Да
Запись на одну катушку (код=5) Да
Запись на несколько катушек (код=15) Да
Запись нескольких регистров (код=16) Да
Изменение параметризации ведущим устройством Нет
Протокол безопасной передачи данных Modbus TCP Нет
Адресное пространство на одну станцию
Макс. адресное пространство на станцию 20 byte
Адресное пространство с согласованным доступом 2 byte
Время актуализации
Интервал запросов ввода/вывода 2 мс
Соединения
Число соединений на одном ведомом устройстве 12
Открытая связь IE
Возможность включения заменяющих значений Да
Аварийные сигналы
Диагностический сигнал Да; параметрируемое
Предупреждение о необходимости ТО Да; параметрируемое
Аварийный сигнал процесса Да; параметрируемое
Диагностика
Считываемая диагностическая информация Да
Контроль напряжения питания Да
Параметрируемое Да
Обрыв провода Да; DI, входной ток < 0,3 мА, на каждый канал
Короткое замыкание Да; Выходы согласно М и Р; поканально
Короткое замыкания электропитания датчика Да; на группу каналов
Диагностический светодиодный индикатор
Светодиод RUN Да; зеленые светодиоды
Светодиод ERROR Да; красный светодиод
Светодиод MAINT Да; желтые светодиоды
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики канала Да; красный светодиод
Для контроля напряжения нагрузки Да; зеленые светодиоды
Индикатор соединения LINK TX/RX Да; Зеленый светодиод; только ссылка
Между напряжениями нагрузки Да
Между Ethernet и блоком электроники Да
Гальваническая развязка каналов
Между каналами Да
Между каналами, в блоках для 8
Между каналами и напряжением питания блока 8 канала гальванически связаны и 8 канала гальванически
Электроники развязаны от напряжения нагрузки 1L+
Испытанная посредством
Цепей 24 В пост. тока 707 В пост. тока (типовое испытание)
Испытательное напряжение для интерфейса, эффективное значение [В ср. кв.] 1 500 V; согласно IEEE 802,3
Степень защиты IP IP65/67/69K
Пригодно для безопасно-ориентированного отключения стандартных узлов Да; Не ниже FS01
Максимальный класс надежности для безопасно-ориентированного отключения стандартных узлов
Уровень производительности согласно ISO 13849-1 PL d
Категория согласно ISO 13849-1 Кат. 3
Уровень полноты безопасности согласно IEC 62061 SIL 2
Примечание о противоаварийном отключении https://support.industry.siemens.com/cs/de/en/view/39198632
Температура окружающей среды при эксплуатации
Мин. -40 °C
Макс. 60 °C
Высота при эксплуатации относительно уровня моря
Температура окружающей среды-давление макс. до 5 000 м, при высоте над уровнем моря > 2 000 м действуют
Исполнение электрического соединения 4/5-полюсные соединения круглым штекером M12
Исполнение электрического соединения входов и выходов M12, 5-полюсный, кодировка А
Исполнение электрического соединения для напряжения питания M12, 4-полюсный, с кодировкой L
Ширина 45 мм
Высота 200 мм
Глубина 48 мм
Масса, прибл. 780 г
Артикул 6ES7143-6BH00-0BB0
Каталог ID ST76
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,807 Кг
Вид продуктов Digital I/O devices
Производитель Siemens
Ценовая Группа 257
Группа Продукта X00R
Размер упаковки 5,70 x 22,60 x 5,50
Единицы Измерения 1 шт.
Описание Продукта SIMATIC, станция распределённой периферии ET 200eco PN, дискретные входы/выходы DIQ 16x 24 V DC/0.5 A/2 A, M12-L, 8x M12, сдвоенное назначение разъёмов, вход типа 3 (IEC 61131), вход-приёмник (PNP), входная задержка 0,05..20 мс, выход-источник (PNP), замещающее выходное значение, диагностика каналов для: обрыва на входе, КЗ в цепи питания датчика, КЗ на выходе, приоритетный запуск, MSI, MSO, MRP, I&M0...3, степень защиты IP67
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7143-6BH00-0BB0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 80 дней
