Модуль ввода-вывода Siemens 6ES7143-5AH00-0BL0
В пути

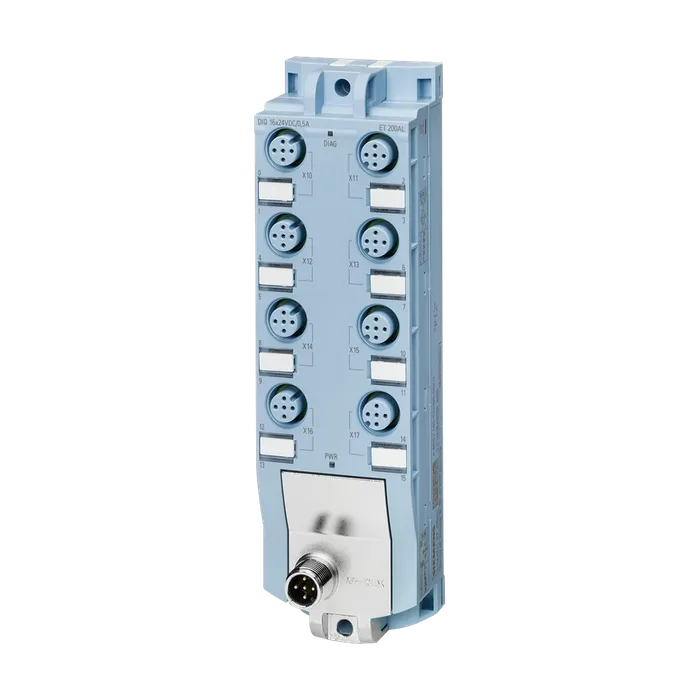

Модуль ввода-вывода Siemens 6ES7143-5AH00-0BL0
SIMATIC ET 200AL, модуль IO-Link, дискретные входы/выходы DIQ 16x24 V DC/0.5 A, подключение 8XM12, степень защить IP67
12 998,8 ₽ −18% 10 703 ₽ С НДС
Код товара: 6ES71435AH000BL0
Доступен к заказу
01
Описание
SIMATIC ET 200AL, модуль IO-Link, дискретные входы/выходы DIQ 16x24 V DC/0.5 A, подключение 8XM12, степень защить IP67
Обозначение типа продукта IO-Link DIQ 16x24VDC/0,5A
Функциональный стандарт HW FS01
Версия микропрограммного обеспечения V1.0.x
Идентификация производителя (идентификатор поставщика) 42
Идентификация устройства (идентификатор устройства) 229383
Инженерное обеспечение с помощью
Файл IODD Да
Напряжение нагрузки 1L+
Номинальное значение (пост. ток) 24 V; Питание от 1Us+ устройства IO-Link Master
Допустимый диапазон, нижний предел (пост. ток) 18 В
Допустимый диапазон, верхний предел (пост. ток) 30 В
Защита от перепутывания полярности Да; от разрушения
Напряжение нагрузки 2L+
Номинальное значение (пост. ток) 24 V; Питание от 2UA+ устройства IO-Link Master
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да; от разрушений; выходы питания датчика с перепутанной полярностью, нагрузки притягивают
Потребление тока (номинальное) 20 mA; без нагрузки
Из источника напряжения нагрузки 2L+, макс. 4 A; Максимальное значение
Число выходов 8; Питание от 2UA+ устройства IO-Link Master
Питание датчика 24 В
Защита от короткого замыкания Да; на модуль, электронный
Макс. выходной ток 0,7 A; Суммарный ток всех датчиков (зависит от питания устройства IO-Link Master через 2UA+)
Нормальная рассеиваемая мощность 4 Вт
Число входов 16; параметрируются как DIQ
Входная характеристика по IEC 61131, тип 3 Да
Число одновременно включаемых входов
Все монтажные положения
До 55 ℃, макс. Входное напряжение 16
Номинальное значение (пост. ток) 24 В
Для сигнала "0" от -3 до +5 В
Для сигнала "1" от +11 до +30 В
Входной ток
Для сигнала "1", тип. 3 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
С "0" на "1", мин. 1,2 мс
С "0" на "1", макс. 4,8 мс
С "1" на "0", мин. 1,2 мс
С "1" на "0", макс. 4,8 мс
Длина провода
Неэкранированные, макс. 30 м
Вид выходов 16; параметрируются как DIQ
Защита от короткого замыкания Да; на канал, электронный
Нормальный порог срабатывания 0,7 А
Ограничение индуктивного напряжения отключения 2L+ (-50 В)
Коммутационная способность выходов
При ламповой нагрузке, макс. 5 Вт
Диапазон сопротивления нагрузке
Нижний предел 48 Ω
Верхний предел 4 kΩ
Выходное напряжение
Для сигнала "1", мин. L+ (-0,8 В)
Выходной ток
Для сигнала "1", номинальное значение 0,5 А
Для сигнала "0", ток покоя, макс. 0,5 мА
Частота коммутации
При омической нагрузке, макс. 100 Гц
При индуктивной нагрузке, макс. 0,5 Гц
При ламповой нагрузке, макс. 1 Гц
Суммарный ток выходов
Макс. ток на модуль 4 А
Длина провода
Неэкранированные, макс. 30 м
Подключаемые датчики
2-проводной датчик Да
Макс. допустимый ток покоя (2-проводной датчик) 1,5 мА
IO-Link Протокол 1,1 Да
Скорость передачи данных 38,4 Кбод (COM2)
Мин. время цикла 3 мс
Размер данных процесса, ввод на модуль 2 byte
Размер данных процесса, вывод на модуль 2 byte
Поддерживаемые профили IO-Link Общий профиль
Макс. длина неэкранированного провода 20 м
Подключение устройств IO-Link
Тип порта B Да
Возможность включения заменяющих значений Да; по каналам, возможность параметрирования
Аварийные сигналы
Диагностический сигнал Да; параметрируемое
Диагностика
Короткое замыкание Да; замыкание выходов на землю; замыкание линии питания энкодера на землю; модуль за модулем
Диагностический светодиодный индикатор
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики модуля Да; зеленые/красные светодиоды
Для контроля напряжения нагрузки Да; зеленые светодиоды
Между напряжениями нагрузки Да
Гальваническая развязка каналов
Между каналами Нет
Между каналами и напряжением питания блока электроники Да
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Степень защиты IP IP65/67
Пригодно для безопасно-ориентированного отключения стандартных узлов Да; Не ниже FS01
Максимальный класс надежности для безопасно-ориентированного отключения стандартных узлов
Уровень производительности согласно ISO 13849-1 PL d
Категория согласно ISO 13849-1 Кат. 3
Уровень полноты безопасности согласно IEC 62061 SIL 2
Температура окружающей среды при эксплуатации
Мин. -30 °C
Макс. 55 °C
Исполнение электрического соединения входов и выходов M12, 5-полюсный, кодировка А
Исполнение электрического соединения для IO-Link M12, 5-полюсный, кодировка А
Ширина 45 мм
Высота 159 мм
Глубина 40 мм
Масса, прибл. 157 г
Артикул 6ES7143-5AH00-0BL0
Каталог ID ST76
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,179 Кг
Вид продуктов IO-Link I/O modules
Производитель Siemens
Ценовая Группа 250
Группа Продукта X03V
Размер упаковки 5,50 x 17,70 x 5,50
Единицы Измерения 1 шт.
Описание Продукта SIMATIC ET 200AL, модуль IO-Link, дискретные входы/выходы DIQ 16x24 V DC/0.5 A, подключение 8XM12, степень защить IP67
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7143-5AH00-0BL0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 35 дней
