Модуль ввода-вывода Siemens 6ES7143-5AH00-0BA0
Доступен к заказу

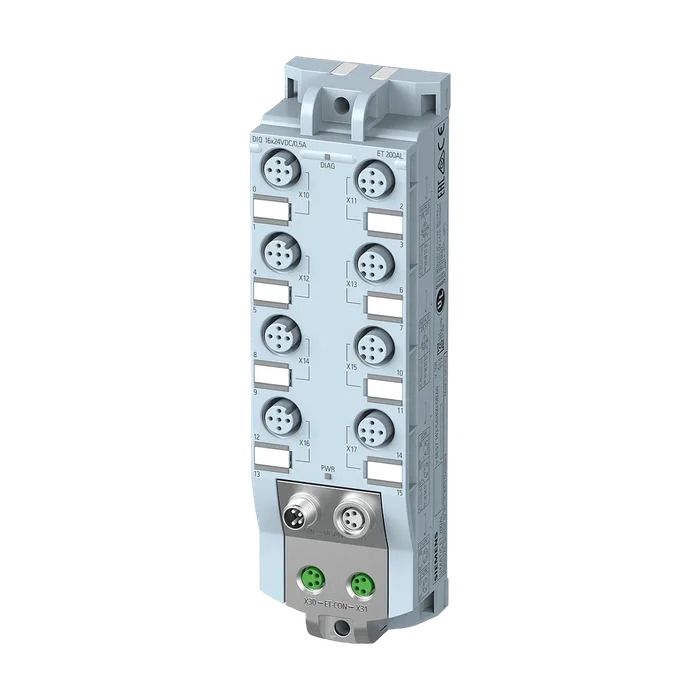

Модуль ввода-вывода Siemens 6ES7143-5AH00-0BA0
SIMATIC ET 200AL, станция распределённой периферии DIQ 16x24VDC/0,5 А, 8xM12, степень защиты IP67
17 309,63 ₽ −21% 13 682 ₽ С НДС
Код товара: 6ES71435AH000BA0
Доступен к заказу
01
Описание
SIMATIC ET 200AL, станция распределённой периферии DIQ 16x24VDC/0,5 А, 8xM12, степень защиты IP67
Обозначение типа продукта DIQ 16x24VDC/0,5A
Функциональный стандарт HW FS03
Версия микропрограммного обеспечения V1.2.x
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже не ниже STEP 7 V14
STEP 7 проектируемая/интегрированная среда, версия не ниже Не ниже версии V5.5 SP4 исправление 7
PROFIBUS, версия не ниже GSD/GSD-Revision GSD не ниже версии 5
PROFINET, версия не ниже GSD/GSD-Revision GSDML V2.3.1
Режим работы
Цифровые входы Да
Счетчики Да
Необходимо напряжение питания согласно NEC, класс 2 Нет
Напряжение нагрузки 1L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да; от разрушений; выходы питания датчика с перепутанной полярностью, нагрузки притягивают
Напряжение нагрузки 2L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да; от разрушений; выходы питания датчика с перепутанной полярностью, нагрузки притягивают
Потребление тока (номинальное) 75 mA; без нагрузки
Из источника напряжения нагрузки 1L+ (некоммутируемое напряжение) 4 A; Максимальное значение
Из источника напряжения нагрузки 2L+, макс. 4 A; Максимальное значение
Число выходов Питание датчика 24 В 8
Защита от короткого замыкания Да; На силовое напряжение, электрон.
Макс. выходной ток 1,4 A; Суммарный ток всех датчиков, на напряжение нагрузки макс. 0,7 A
Нормальная рассеиваемая мощность 4 Вт
Число входов 16; параметрируются как DIQ
Входная характеристика по IEC 61131, тип 3 Да
Число одновременно включаемых входов
Все монтажные положения
До 55 ℃, макс. 16
Функции цифровых входов, параметрируемые
Свободно используемый цифровый вход Да
Счетчики Да
Макс. число 4
Макс. частота счетчика 2 кГц
Диапазон счета 32 bit; вкл. знак
Направление счета вперед/назад Да
Входное напряжение
Номинальное значение (пост. ток) 24 В
Для сигнала "0" от -3 до +5 В
Для сигнала "1" от +11 до +30 В
Входной ток
Для сигнала "1", тип. 3 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
Параметрируемое Да
С "0" на "1", мин. 0,05 ms; 1,6 мс для каналов от 8 до 15
С "0" на "1", макс. 20 мс
С "1" на "0", мин. 0,05 ms; 1,6 мс для каналов от 8 до 15
С "1" на "0", макс. 20 мс
Для технологических функций
Параметрируемое Да
Длина провода
Неэкранированные, макс. 30 м
Вид выходов 16; параметрируются как DIQ
По группам для 8; 2 нагрузочные группы на каждые 8 выхода
Защита от короткого замыкания Да; на канал, электронный
Нормальный порог срабатывания 0,7 А
Ограничение индуктивного напряжения отключения L+ (-53 В)
Функции цифровых выходов, параметрируемые
Переключение при сравнительных значениях Да
Свободно используемый цифровой выход Да
Коммутационная способность выходов
При ламповой нагрузке, макс. 5 Вт
Диапазон сопротивления нагрузке
Нижний предел 48 Ω
Верхний предел 4 kΩ
Выходное напряжение
Для сигнала "1", мин. L+ (-0,8 В)
Выходной ток
Для сигнала "1", номинальное значение 0,5 А
Для сигнала "0", ток покоя, макс. 0,5 мА
Частота коммутации
При омической нагрузке, макс. 100 Гц
При индуктивной нагрузке, макс. 0,5 Гц
При ламповой нагрузке, макс. 1 Гц
Суммарный ток выходов
Макс. суммарный ток на узел 4 А
Длина провода
Неэкранированные, макс. 30 м
Подключаемые датчики
2-проводной датчик Да
Макс. допустимый ток покоя (2-проводной датчик) 1,5 мА
Возможность включения заменяющих значений Да; по каналам, возможность параметрирования
Аварийные сигналы
Диагностический сигнал Да; параметрируемое
Диагностика
Короткое замыкание Да; Выходы на массу, питание датчика на массу, по модулям
Диагностический светодиодный индикатор
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики модуля Да; зеленые/красные светодиоды
Для контроля напряжения нагрузки Да; зеленые светодиоды
Между напряжениями нагрузки Да
Гальваническая развязка каналов
Между каналами, в блоках для 8
Между каналами и шиной на задней стенке Да
Между каналами и напряжением питания блока Нет; 8 канала гальванически связаны и 8 канала гальванически
Электроники развязаны от напряжения нагрузки 1L+
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Степень защиты IP IP65/67
Температура окружающей среды при эксплуатации
Мин. -30 °C
Макс. 55 °C
Исполнение электрического соединения входов и выходов M12, 5-полюсный
Исполнение электрического соединения для напряжения питания M8, 4-полюсный
ET-соединение
ET-соединение M8, 4-полюсный, экранированный
Ширина 45 мм
Высота 159 мм
Глубина 40 мм
Масса, прибл. 195 г
Артикул 6ES7143-5AH00-0BA0
Каталог ID ST76
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,223 Кг
Вид продуктов Модули ввода/ вывода дискретных сигналов
Производитель Siemens
Ценовая Группа 254
Группа Продукта 4522
Размер упаковки 5,70 x 17,40 x 5,60
Единицы Измерения 1 шт.
Описание Продукта SIMATIC ET 200AL, станция распределённой периферии DIQ 16x24VDC/0,5A, 8xM12, степень защиты IP67
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7143-5AH00-0BA0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 35 дней
