Модуль ввода-вывода Siemens 6ES7143-5AF00-0BA0
Доступен к заказу

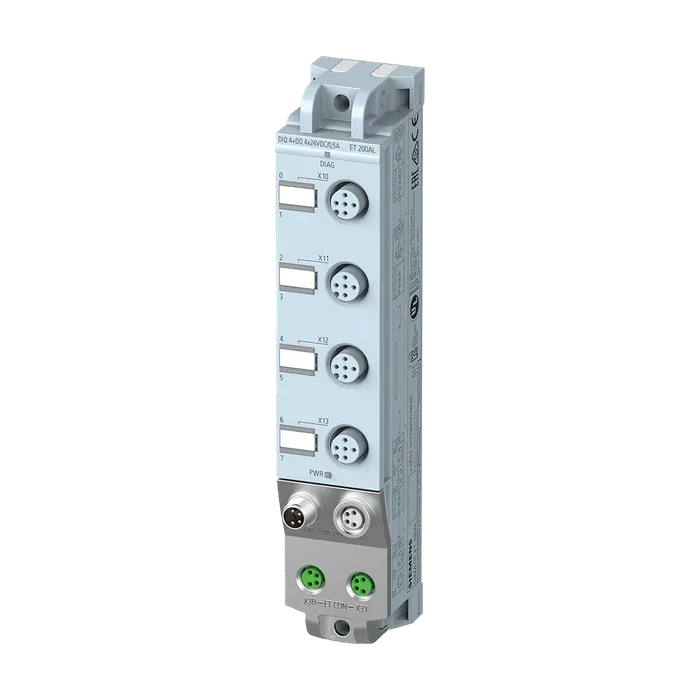

Модуль ввода-вывода Siemens 6ES7143-5AF00-0BA0
SIMATIC ET 200AL, станция распределённой периферии DIQ 4+DQ 4X24VDC/0,5 А, 4XM12, степень защиты IP67
9 417,5 ₽ −19% 7 614 ₽ С НДС
Код товара: 6ES71435AF000BA0
Доступен к заказу
01
Описание
SIMATIC ET 200AL, станция распределённой периферии DIQ 4+DQ 4X24VDC/0,5 А, 4XM12, степень защиты IP67
Обозначение типа продукта DIQ 4+DQ 4x24VDC/0,5A
Функциональный стандарт HW FS03
Версия микропрограммного обеспечения V1.0.x
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже не ниже STEP 7 V13 SP1
STEP 7 проектируемая/интегрированная среда, версия не ниже Не ниже версии V5.5 SP4 исправление 7
PROFIBUS, версия не ниже GSD/GSD-Revision GSD не ниже версии 5
PROFINET, версия не ниже GSD/GSD-Revision GSDML V2.3.1
Необходимо напряжение питания согласно NEC, класс 2 Нет
Напряжение нагрузки 1L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да; от разрушений; выходы питания датчика с перепутанной полярностью, нагрузки притягивают
Напряжение нагрузки 2L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да; от разрушения; нагрузка повышается
Потребление тока (номинальное) 40 mA; без нагрузки
Из источника напряжения нагрузки 1L+ (некоммутируемое напряжение) 4 A; Максимальное значение
Из источника напряжения нагрузки 2L+, макс. 4 A; Максимальное значение
Число выходов 4
Питание датчика 24 В
Защита от короткого замыкания Да; на модуль, электронный
Макс. выходной ток 0,7 A; Суммарный ток всех датчиков
Нормальная рассеиваемая мощность 2,5 Вт
Число входов 4; параметрируются как DIQ
Входная характеристика по IEC 61131, тип 3 Да
Число одновременно включаемых входов
Все монтажные положения
До 55 ℃, макс. 4
Входное напряжение
Номинальное значение (пост. ток) 24 В
Для сигнала "0" от -3 до +5 В
Для сигнала "1" от +11 до +30 В
Входной ток
Для сигнала "1", тип. 3,2 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
С "0" на "1", мин. 1,2 мс
С "0" на "1", макс. 4,8 мс
С "1" на "0", мин. 1,2 мс
С "1" на "0", макс. 4,8 мс
Длина провода
Неэкранированные, макс. 30 м
Вид выходов 8; 4 фиксированных DQ, 4 параметрируемых DIQ
По группам для 4; 2 нагрузочные группы на каждые 4 выхода
Защита от короткого замыкания Да; на канал, электронный
Нормальный порог срабатывания 0,7 А
Ограничение индуктивного напряжения отключения 2L+ (-47 V)
Коммутационная способность выходов
При ламповой нагрузке, макс. 5 Вт
Диапазон сопротивления нагрузке
Нижний предел 48 Ω
Верхний предел 4 kΩ
Выходное напряжение
Для сигнала "1", мин. L+ (-0,8 В)
Выходной ток
Для сигнала "1", номинальное значение 0,5 А
Для сигнала "0", ток покоя, макс. 0,5 мА
Частота коммутации
При омической нагрузке, макс. 100 Гц
При индуктивной нагрузке, макс. 0,5 Гц
При ламповой нагрузке, макс. 1 Гц
Суммарный ток выходов
Макс. суммарный ток на узел 2 А
Длина провода
Неэкранированные, макс. 30 м
Подключаемые датчики
2-проводной датчик Да
Макс. допустимый ток покоя (2-проводной датчик) 1,5 мА
Возможность включения заменяющих значений Да; по каналам, возможность параметрирования
Аварийные сигналы
Диагностический сигнал Да; параметрируемое
Диагностика
Короткое замыкание Да; Выходы на массу, питание датчика на массу, по модулям
Диагностический светодиодный индикатор
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики модуля Да; зеленые/красные светодиоды
Для контроля напряжения нагрузки Да; зеленые светодиоды
Между напряжениями нагрузки Да
Гальваническая развязка каналов
Между каналами, в блоках для 4; Каналы DIQ разделены по потенциалу от каналов DQ
Между каналами и шиной на задней стенке Да
Между каналами и напряжением питания блока Нет; Каналы DIQ гальванически связаны, а каналы DQ
Электроники гальванически развязаны от напряжения нагрузки 1L+
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Степень защиты IP IP65/67
Пригодно для безопасно-ориентированного отключения стандартных узлов Да; Не ниже FS01
Максимальный класс надежности для безопасно-ориентированного отключения стандартных узлов
Уровень производительности согласно ISO 13849-1 PL d
Категория согласно ISO 13849-1 Кат. 3
Уровень полноты безопасности согласно IEC 62061 SIL 2
Температура окружающей среды при эксплуатации
Мин. -30 °C
Макс. 55 °C
Исполнение электрического соединения входов и выходов M12, 5-полюсный
Исполнение электрического соединения для напряжения питания M8, 4-полюсный
ET-соединение
ET-соединение M8, 4-полюсный, экранированный
Ширина 30 мм
Высота 159 мм
Глубина 40 мм
Масса, прибл. 145 г
Артикул 6ES7143-5AF00-0BA0
Каталог ID ST76
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,167 Кг
Вид продуктов Модули ввода/ вывода дискретных сигналов
Производитель Siemens
Ценовая Группа 254
Группа Продукта 4522
Размер упаковки 4,50 x 18,00 x 4,00
Единицы Измерения 1 шт.
Описание Продукта SIMATIC ET 200AL, станция распределённой периферии DIQ 4+DQ 4X24VDC/0,5A, 4XM12, степень защиты IP67
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7143-5AF00-0BA0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 20 дней
