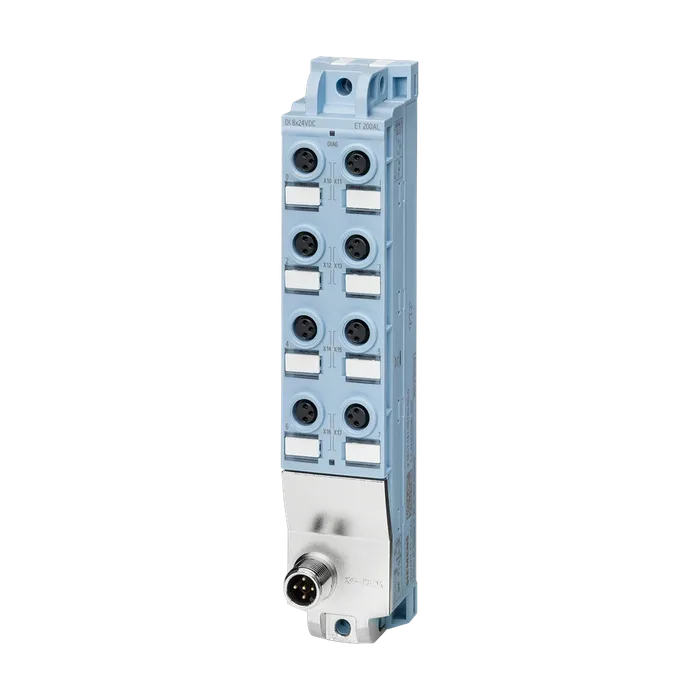

SIMATIC ET 200AL, модуль IO-Link, дискретные входы DI 8x 24 V DC, подключение 8XM8, степень защить IP67
Обозначение типа продукта IO-Link DI 8x24VDC
Функциональный стандарт HW FS01
Версия микропрограммного обеспечения V1.0.x
Идентификация производителя (идентификатор поставщика) 42
Идентификация устройства (идентификатор устройства) 229379
Инженерное обеспечение с помощью
Файл IODD Да
Напряжение нагрузки 1L+
Номинальное значение (пост. ток) 24 V; Питание от 1Us+ устройства IO-Link Master
Допустимый диапазон, нижний предел (пост. ток) 18 В
Допустимый диапазон, верхний предел (пост. ток) 30 В
Защита от перепутывания полярности Да; от разрушений; выходы питания датчика с перепутанной полярностью
Потребление тока (номинальное) 15 mA; без нагрузки
Число выходов 8; Питание от 1Us+ устройства IO-Link Master
Питание датчика 24 В
Защита от короткого замыкания Да; на модуль, электронный
Макс. выходной ток 0,7 A; Суммарный ток всех датчиков (зависит от питания шлюза IO- Link Master, поступающего через 1Us+)
Нормальная рассеиваемая мощность 1,5 Вт
Число входов 8
Входная характеристика по IEC 61131, тип 3 Да
Число одновременно включаемых входов
Все монтажные положения
До 55 ℃, макс. 8
Входное напряжение
Номинальное значение (пост. ток) 24 В
Для сигнала "0" от -30 до +5 В
Для сигнала "1" от +11 до +30 В
Входной ток
Для сигнала "1", тип. Задержка на входе (при номинальном значении входного напряжения) 3 мА
Для стандартных входов
С "0" на "1", мин. 1,2 мс
С "0" на "1", макс. 4,8 мс
С "1" на "0", мин. 1,2 мс
С "1" на "0", макс. 4,8 мс
Длина провода
Неэкранированные, макс. 30 м
Подключаемые датчики
2-проводной датчик Да
Макс. допустимый ток покоя (2-проводной датчик) 1,5 мА
IO-Link Протокол 1,1 Да
Скорость передачи данных 38,4 Кбод (COM2)
Мин. время цикла 2,1 мс
Размер данных процесса, ввод на модуль 1 byte
Размер данных процесса, вывод на модуль 0 byte
Поддерживаемые профили IO-Link Общий профиль
Макс. длина неэкранированного провода 20 м
Подключение устройств IO-Link
Тип порта A Да
Аварийные сигналы
Диагностический сигнал Да; параметрируемое
Диагностика
Короткое замыкание Да; Патание датчика на массу, по модулям
Диагностический светодиодный индикатор
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики модуля Да; зеленые/красные светодиоды
Гальваническая развязка каналов
Между каналами Нет
Между каналами и напряжением питания блока электроники Нет
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Степень защиты IP IP65/67
Температура окружающей среды при эксплуатации
Мин. -30 °C
Макс. 55 °C
Исполнение электрического соединения входов и выходов M8, 3-полюсный
Исполнение электрического соединения для IO-Link M12, 5-полюсный, кодировка А
Ширина 30 мм
Высота 159 мм
Глубина 40 мм
Масса, прибл. 124 г
