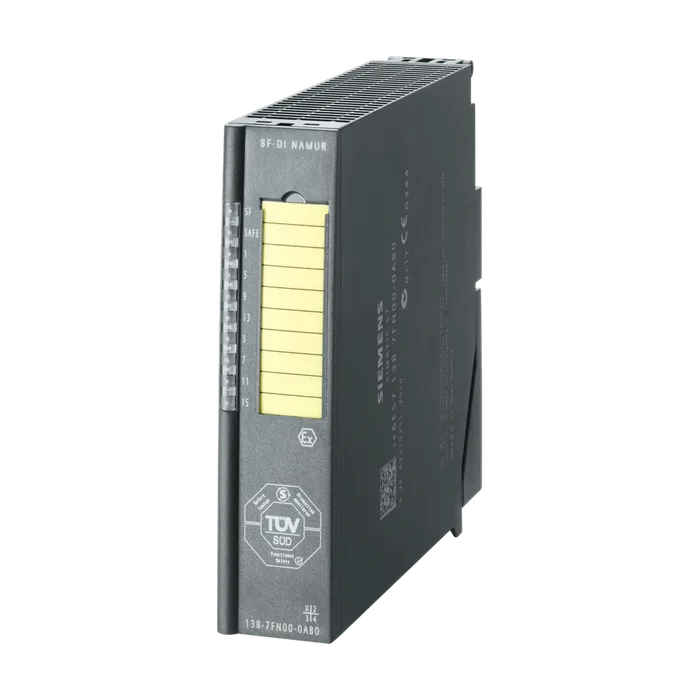

SIMATIC DP, отказобезопасный электронный модуль для ET200iSP, 8F-DI NAMUR Ex I, до категории 4 (EN954-1)/SIL3 (IEC61508)/PLE (ISO13849), Ex ib (ia Ga) IIC T4 Gb, Ex ib [ia IIIC Da] IIC T4 Gb, Ex ib [ia] I Mb
66 441,24 ₽−20%53 010 ₽С НДС
Код товара: 6ES71387FN000AB0
Доступен к заказу
01
Описание
SIMATIC DP, отказобезопасный электронный модуль для ET200iSP, 8F-DI NAMUR Ex I, до категории 4 (EN954-1)/SIL3 (IEC61508)/PLE (ISO13849), Ex ib (ia Ga) IIC T4 Gb, Ex ib [ia IIIC Da] IIC T4 Gb, Ex ib [ia] I Mb
Обозначение типа продукта8F-DI ExNAMUR
Потребление тока, тип.145 мА
Из источника напряжения питания L+, макс.150 mA; внутр. шина питания
Число выходов8
Выходное напряжение (пост. ток)8 В
Нормальная рассеиваемая мощность1,4 Вт
Адресное пространство на модуль
Вводы6 byte
Выводы4 byte
Число входов8
Входной ток
Для сигнала "0", макс. (допустимый ток покоя)1,2 мА
Для сигнала "1", мин.2,1 мА
Для сигнала "1", тип.9,5 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
С "0" на "1", мин.0,7 мс
С "0" на "1", макс.16 ms; параметрируемое
С "1" на "0", мин.0,7 мс
С "1" на "0", макс.16 ms; параметрируемое
Длина провода
Экранированные, макс.500 м
Неэкранированные, макс.200 м
Макс. число подключаемых датчиков8
Подключаемые датчики
Датчик NAMURДа
Диагностическая функцияДа
Аварийные сигналы
Диагностический сигналДа; параметрируемое
Аварийный сигнал процессаНет
Диагностика
Считываемая диагностическая информацияДа
Обрыв проводаДа; Датчик NAMUR или отдельный контакт с параллельным сопротивлением 10 кОм
Короткое замыканиеДа; R нагрузки < 150 Ом для датчика NAMUR/датчика и переключающим контактом NAMUR/датчик согласно DIN 19234
Диагностический светодиодный индикатор
Суммарная ошибки SF (красный)Да
Гальваническая развязка цифровых вводов
Между каналамиНет
Между каналами и шиной на задней стенкеДа
Между различными цепями60 В пост. тока/30 В перем. тока
Изоляция, испытанная посредством350 В перем. тока/1 мин между экраном и разъемом для шины на задней стенке, 350 В перем. тока/1 мин между экраном и периферийными устройствами, 2830 В перем. тока/1 мин между разъемом для шины на задней стенке и периферийными устройствами
Маркировка CEДа
Максимально достижимый класс безопасности в безопасном режиме
Уровень производительности согласно ISO 13849-1PLe
Уровень полноты безопасности согласно IEC 61508SIL 3
Применение во взрывоопасной зоне
Маркировка ATEXII 2 G (1) GD Ex ib[ia Ga][ia IIIC Da] IIC T4 GB и I M2 Ex ib[ia Ma] I Mb
Сертификат ATEX10 ATEX 0056
Ширина30 мм
Высота129 мм
Глубина136,5 мм
Масса, прибл.288 г
Артикул6ES7138-7FN00-0AB0
Каталог IDST76
Код группыR336
Товарный код85389091
Вес Нетто (Кг)0,357 Кг
Вид продуктовОбзор заказных данных
ПроизводительSiemens
Ценовая Группа287
Группа Продукта2459
Размер упаковки13,90 x 16,20 x 4,10
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC DP, ЭЛЕКТРОННЫЙ FAILSAFE-СУБМОДУЛЬ ДЛЯ ET200ISP, 8F-DI NAMUR EX I, ВПЛОТЬ ДО SIL3
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7138-7FN00-0AB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)110 дней
