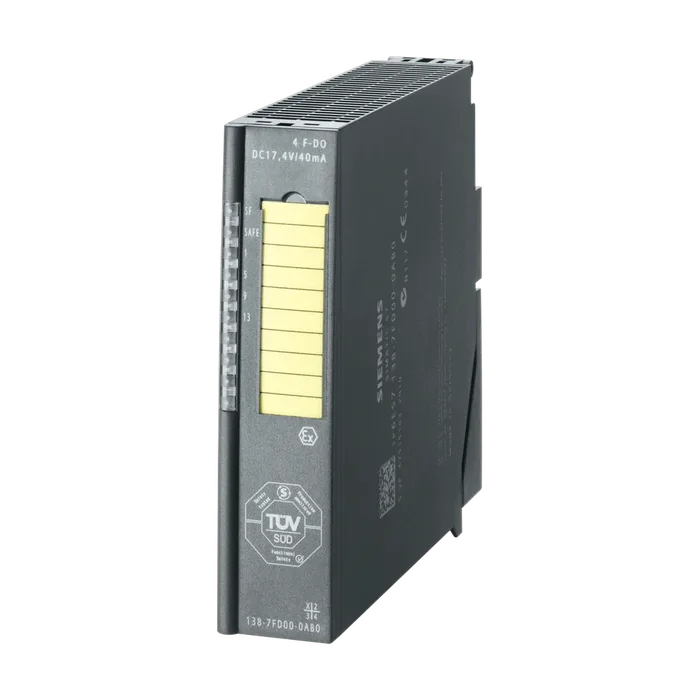

SIMATIC DP, отказобезопасный электронный модуль для ET200iSP, 4F-DO 17.4 В/40 мА Ex I, до категории 4 (EN954-1)/SIL3 (IEC61508)/PLE (ISO13849), Ex ib (ia Ga) IIC T4 Gb, Ex ib [ia IIIC Da] IIC T4 Gb, Ex ib [ia] I Mb
73 272,9 ₽−19%59 259 ₽С НДС
Код товара: 6ES71387FD000AB0
Доступен к заказу
01
Описание
SIMATIC DP, отказобезопасный электронный модуль для ET200iSP, 4F-DO 17.4 В/40 мА Ex I, до категории 4 (EN954-1)/SIL3 (IEC61508)/PLE (ISO13849), Ex ib (ia Ga) IIC T4 Gb, Ex ib [ia IIIC Da] IIC T4 Gb, Ex ib [ia] I Mb
Обозначение типа продукта4F-DQ Ex(i) 17,4 В пост. тока/40 мА
Потребление тока, тип.340 мА
Из источника напряжения нагрузки L+ (без нагрузки), макс.510 mA; внутр. шина питания
Вид цифровых выходовТранзистор
Вид выходов4
Защита от короткого замыканияДа
Нормальный порог срабатыванияВ зависимости от параметра "Уровень короткого замыкания"
Включение цифрового входаНет
Напряжение без нагрузки Uao (пост. ток)17,4 В
Внутреннее сопротивление Ri167 Ω
Диапазон сопротивления нагрузке
Нижний предел270 Ω
Верхний предел18 kΩ
Вершины кривой E
Напряжение Ue (пост. ток)10,7 В
Ток Ie40 мА
Выходное напряжение
Для сигнала "1", макс.17,4 В
Выходной ток
Для сигнала "0", ток покоя, макс.10 μA
Параллельное подключение двух выходов
Для повышения мощностиДа
Для резервного включения нагрузкиНет
Частота коммутации
При омической нагрузке, макс.30 Гц
При индуктивной нагрузке, макс.2 Гц
Длина провода
Экранированные, макс.500 м
Неэкранированные, макс.500 м
Возможность включения заменяющих значенийДа
Аварийные сигналы
Диагностический сигналДа; параметрируемое
Диагностика
Считываемая диагностическая информацияДа
Обрыв проводаДа
Короткое замыканиеДа
Диагностический светодиодный индикатор
Суммарная ошибки SF (красный)Да
Индикатор состояния цифрового выхода (зеленый)Да
Гальваническая развязка цифровых выводов
Между каналамиНет
Между каналами и шиной на задней стенкеДа
Между каналами и напряжением нагрузки L+Да
Между различными цепями60 В пост. тока/30 В перем. тока
Изоляция, испытанная посредством370 В в течение 1 мин
Маркировка CEДа
Максимально достижимый класс безопасности в безопасном режиме
Уровень производительности согласно ISO 13849-1PLe
Уровень полноты безопасности согласно IEC 61508SIL 3
Ширина30 мм
Высота129 мм
Глубина136,5 мм
Масса, прибл.285 г
Артикул6ES7138-7FD00-0AB0
Каталог IDST76
Код группыR336
Товарный код85389091
Вес Нетто (Кг)0,351 Кг
Вид продуктовОбзор заказных данных
ПроизводительSiemens
Ценовая Группа287
Группа Продукта2459
Размер упаковки13,90 x 16,20 x 4,10
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC DP, ЭЛЕКТРОННЫЙ FAILSAFE-СУБМОДУЛЬ ДЛЯ ET200ISP, 4F-DO 17.4V/40MA EX I, ВПЛОТЬ ДО SIL3
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7138-7FD00-0AB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
