Модуль ввода-вывода Siemens 6ES7138-6EB00-0BA0
Доступен к заказу

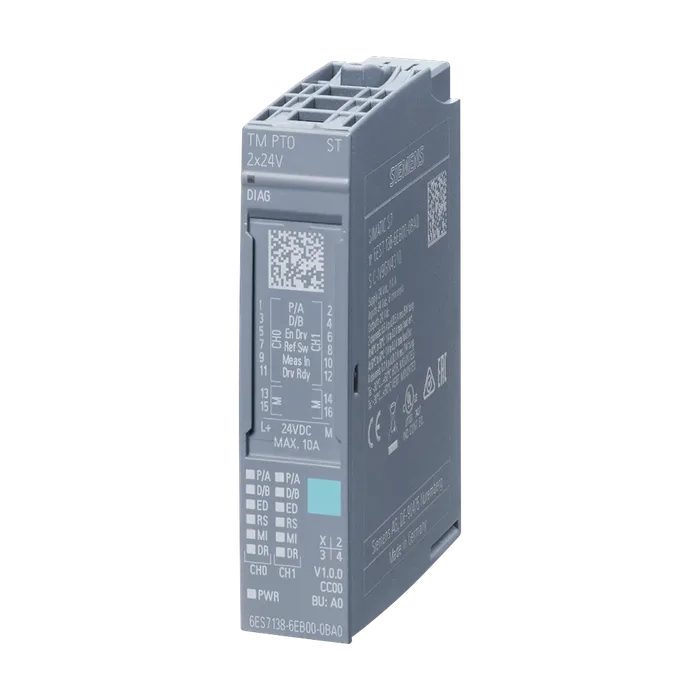

Модуль ввода-вывода Siemens 6ES7138-6EB00-0BA0
SIMATIC ET 200SP, TM PTO 2x24 В, интерфейсный модуль для шаговых приводов, 2 каналов выход импульсной последовательности, PTO: 24 В, 2 DI, 1 DQ 24 В DC на канал, подходит для BU, типа A0
73 282 ₽ −18% 60 381 ₽ С НДС
Код товара: 6ES71386EB000BA0
Доступен к заказу
01
Описание
SIMATIC ET 200SP, TM PTO 2x24 В, интерфейсный модуль для шаговых приводов, 2 каналов выход импульсной последовательности, PTO: 24 В, 2 DI, 1 DQ 24 В DC на канал, подходит для BU, типа A0
Обозначение типа продукта TM PTO 2x24V
Применяемые системные блоки BU-тип A0
Цветовой код на табличке цветовой маркировки в зависимости от модуля CC00
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Режим тактовой синхронизации Да
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже STEP 7 V17 или выше с HSP
PROFIBUS, версия не ниже GSD/GSD-Revision по одному файлу GSD начиная с ревизии 3 и 5
PROFINET, версия не ниже GSD/GSD-Revision GSDML V2.35
Номинальное значение (пост. ток) 24 В
Напряжение нагрузки L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Макс. потребление тока 50 mA; без нагрузки
Нормальная рассеиваемая мощность 1,5 Вт
Адресное пространство на модуль
Вводы 32 byte
Выводы 16 byte
Автоматическое кодирование Да
Механический кодирующий элемент Да
Число входов 6; 3 на канал
Цифровые входы параметрируемые Да
Входная характеристика по IEC 61131, тип 3 Да
Функции цифровых входов, параметрируемые
Синхронизация Да
Измерительный щуп Да
Привод готов Да
Входное напряжение
Номинальное значение (пост. ток) 24 В
Для сигнала "0" -5 ... +5 В
Для сигнала "1" от +11 до +30 В
Мин. допустимое напряжение на входе -30 V; -5 В при длительной нагрузке, -30 В при кратковременной нагрузке с защитой от неправильной полярности
Макс. допустимое напряжение на входе 30 В
Входной ток
Для сигнала "1", тип. 2,5 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
Параметрируемое Да; нет/0,05/0,1/0,4/0,8/1,6/3,2/12,8/20 мс
С "0" на "1", мин. 6 μs; при параметрировании "нет"
С "1" на "0", мин. 6 μs; при параметрировании "нет"
Длина провода
Экранированные, макс. 1 000 м
Неэкранированные, макс. 600 м
Вид выходов 6; 3 на канал
С вытекающим током Да; Для 24 В выходы PTO
С втекающим током Да
Цифровые выходы параметрируемые Да
Защита от короткого замыкания Да; электронная/тепловая
Нормальный порог срабатывания 1 А
Включение цифрового входа Да
Функции цифровых выходов, параметрируемые
PTO (Pulse Train Output) сигнальный интерфейс Да
24 В асимметрично Да
PTO (Pulse Train Output) вид сигнала
Импульс и направление Да
Считать вперед, считать назад Да
Инкрементальный датчик (A, B со смещением по фазе) Да
Инкрементальный датчик (A, B со смещением по фазе, четырехкратно) Да
Коммутационная способность выходов
При омической нагрузке, макс. 0,1 A; 0,5 А для CHn.ED (канал "n", активный привод)
При ламповой нагрузке, макс. 1 W; 5 Вт для CHn.ED (канал "n", активный привод)
Диапазон сопротивления нагрузке
Нижний предел 240 Ω; 48 Ом для CHn.ED (канал "n", активный привод)
Верхний предел 12 kΩ
Выходное напряжение
Для сигнала "1", мин. 23,2 V; L+ (-1,3 В), L+ (-0,8 В) для CHn.ED (канал "n", активный привод)
Выходной ток
Для сигнала "1", номинальное значение 0,1 A; 0,5 А для CHn.ED (канал "n", активный привод)
Для сигнала "1", диапазон допустимых значений, макс. 0,12 A; 0,6 А для CHn.ED (канал "n", активный привод)
Для сигнала "1", минимальный ток нагрузки 2 мА
Для сигнала "0", ток покоя, макс. 0,5 мА
Частота коммутации
При омической нагрузке, макс. 10 кГц
При индуктивной нагрузке, макс. 0,5 Hz; согласно IEC 60947-5-1, DC-13
При ламповой нагрузке, макс. 10 Гц
При сигнальном интерфейсе 24 В асимметрично 200 kHz; Для 24 В выходы PTO
Суммарный ток выходов
Макс. ток на модуль 1,4 А
Длина провода
Экранированные, макс. 600 m; До 10 кГц, 50 м при 200 кГц
Аварийные сигналы
Диагностический сигнал Диагностика Да
Контроль напряжения питания Да
Короткое замыкание Да
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED) Да; зеленый светодиод питания (PWR)
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики модуля Да; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналами и шиной на задней стенке Да
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -30 °C
Горизонтальный настенный монтаж, макс. 60 °C; Учитывать снижение номинальных значений
Вертикальный настенный монтаж, мин. -30 °C
Вертикальный настенный монтаж, макс. 50 °C; Учитывать снижение номинальных значений
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, 5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс. техническое описание
На SIMATIC S7-300 Да; По интерфейсу управления и обратной связи
На SIMATIC S7-400 Да; По интерфейсу управления и обратной связи
На SIMATIC S7-1200 Да
На SIMATIC S7-1500 Да
На ведущем устройстве Standard PROFIBUS Да; По интерфейсу управления и обратной связи
На контроллере Standard PROFINET Да; По интерфейсу управления и обратной связи
Ширина 15 мм
Высота 73 мм
Глубина 58 мм
Масса, прибл. 45 г
Артикул 6ES7138-6EB00-0BA0
Каталог ID ST76
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,057 Кг
Вид продуктов TM PTO 2x24V interface module for PTO (Pulse Train Output)
Производитель Siemens
Ценовая Группа 255
Группа Продукта X03W
Размер упаковки 16,40 x 19,10 x 2,30
Единицы Измерения 1 шт.
Описание Продукта SIMATIC ET 200SP, TM PTO 2x24 V, interface module for stepper drives, 2 channels pulse train output, PTO: 24 V, 2 DI, 1 DQ 24 V DC per channel, suitable for BU type A0
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7138-6EB00-0BA0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 90 дней
