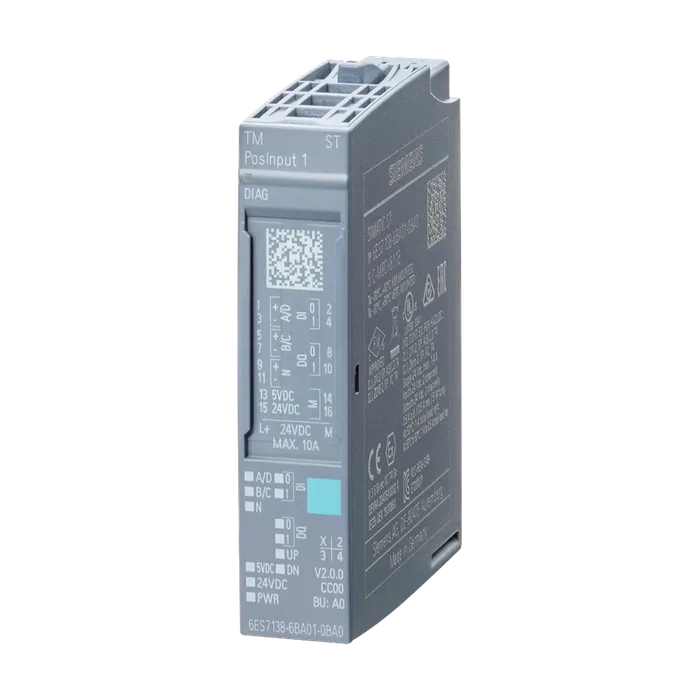

Модуль ввода-вывода Siemens 6ES7138-6BA01-0BA0
Доступен к заказу
Модуль ввода-вывода Siemens 6ES7138-6BA01-0BA0
SIMATIC ET 200SP, технологический модуль TM Posinput 1, счётный модуль/модуль позиционирования, 1 канал для подключения инкрементального энкодера RS-422 или абсолютного энкодера SSI, 2 DI, 2 DQ, для установки на базовые блоки типа A0, упаковка: 1 штука
31 580 ₽ −20% 25 346 ₽ С НДС
Код товара: 6ES71386BA010BA0
Доступен к заказу
01
Описание
SIMATIC ET 200SP, технологический модуль TM Posinput 1, счётный модуль/модуль позиционирования, 1 канал для подключения инкрементального энкодера RS-422 или абсолютного энкодера SSI, 2 DI, 2 DQ, для установки на базовые блоки типа A0, упаковка: 1 штука
Обозначение типа продукта TM поз. вход 1
Версия микропрограммного обеспечения V2.0
Возможно обновление микропрограммного обеспечения Да
Применяемые системные блоки BU-тип A0
Цветовой код на табличке цветовой маркировки в зависимости от модуля CC00
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Режим тактовой синхронизации Да
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже Не ниже STEP 7 V16
STEP 7 проектируемая/интегрированная среда, версия не ниже V5.6 (используйте предыдущую версию *6BA00*)
PROFIBUS, версия не ниже GSD/GSD-Revision GSD, версия 5
PROFINET, версия не ниже GSD/GSD-Revision GSDML V2.34
Напряжение нагрузки L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Макс. потребление тока 75 mA; без нагрузки
Число выходов 2
Питание датчика 5 В
Защита от короткого замыкания Да; электронная/тепловая
Макс. выходной ток 300 mA; Суммарный ток всех датчиков
Питание датчика 24 В
Защита от короткого замыкания Да; электронная/тепловая
Макс. выходной ток 300 mA; Суммарный ток всех датчиков
Нормальная рассеиваемая мощность 1,5 Вт
Адресное пространство на модуль
Вводы 16 byte; 4 байта при Fast Mode
Выводы 12 byte; 4 байта при Motion Control, 0 байтов при Fast Mode
Автоматическое кодирование Да
Механический кодирующий элемент Да
Тип механического кодирующего элемента Тип B
Число входов 2
Цифровые входы параметрируемые Да
Входная характеристика по IEC 61131, тип 3 Да
Функции цифровых входов, параметрируемые
Запуск/остановка порта Да; только для импульсного и инкрементального датчика
Сбор данных Да
Синхронизация Да; только для импульсного и инкрементального датчика
Свободно используемый цифровый вход Да
Входное напряжение
Номинальное значение (пост. ток) 24 В
Для сигнала "0" -5 ... +5 В
Для сигнала "1" от +11 до +30 В
Мин. допустимое напряжение на входе -30 V; -5 В при длительной нагрузке, -30 В при кратковременной нагрузке с защитой от неправильной полярности
Макс. допустимое напряжение на входе 30 В
Входной ток
Для сигнала "1", тип. 2,5 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
Параметрируемое Да; нет/0,05/0,1/0,4/0,8/1,6/3,2/12,8/20 мс
С "0" на "1", мин. 6 μs; при параметрировании "нет"
С "1" на "0", мин. 6 μs; при параметрировании "нет"
Для технологических функций
Параметрируемое Да
Длина провода
Экранированные, макс. 1 000 м
Неэкранированные, макс. 600 м
Вид цифровых выходов Транзистор
Вид выходов 2
Цифровые выходы параметрируемые Да
Защита от короткого замыкания Да; электронная/тепловая
Нормальный порог срабатывания 1 А
Ограничение индуктивного напряжения отключения L+ (-53 В)
Включение цифрового входа Да
Функции цифровых выходов, параметрируемые
Переключение при сравнительных значениях Да
Свободно используемый цифровой выход Да
Коммутационная способность выходов
При омической нагрузке, макс. 0,5 A; на цифровой выход
При ламповой нагрузке, макс. 5 Вт
Диапазон сопротивления нагрузке
Нижний предел 48 Ω
Верхний предел 12 kΩ
Выходное напряжение
Для сигнала "1", мин. 23,2 V; L+ (-0,8 В)
Выходной ток
Для сигнала "1", номинальное значение 0,5 A; на цифровой выход
Для сигнала "1", диапазон допустимых значений, макс. 0,6 A; на цифровой выход
Для сигнала "1", минимальный ток нагрузки 2 мА
Для сигнала "0", ток покоя, макс. 0,5 мА
Задержка на выходе при омической нагрузке
С "0" на "1", макс. 50 μs
С "1" на "0", макс. Частота коммутации 50 μs
При омической нагрузке, макс. 10 кГц
При индуктивной нагрузке, макс. 0,5 Hz; согласно IEC 60947-5-1, DC-13; учитывать кривую снижения параметров
При ламповой нагрузке, макс. 10 Гц
Суммарный ток выходов
Макс. ток на модуль 1 А
Длина провода
Экранированные, макс. 1 000 м
Неэкранированные, макс. 600 м
Сигналы датчика, инкрементальный датчик (симметричный)
Входное напряжение RS 422
Макс. входная частота 1 МГц
Макс. частота счетчика 4 MHz; при четырехкратной обработке
Макс. длина экранированного провода 32 m; при 1 МГц
Сигнальный фильтр параметрируемый Да
Инкрементальный датчик с путями A/B, 90° со смещением фаз Да
Инкрементальный датчик с путями A/B, 90° со смещением фаз и нулевым путем Да
Импульсный датчик Да
Импульсный датчик с направлением Да
Импульсный датчик, один импульсный сигнал на каждое направление счета Да
Сигналы датчика, инкрементальный датчик (асимметричный)
Входное напряжение 5 В ТТЛ (только датчик, работающий по двухтактной схеме)
Макс. входная частота 1 МГц
Макс. частота счетчика 4 MHz; при четырехкратной обработке
Сигнальный фильтр параметрируемый Да
Инкрементальный датчик с путями A/B, 90° со смещением фаз Да
Инкрементальный датчик с путями A/B, 90° со смещением фаз и нулевым путем Да
Импульсный датчик Да
Импульсный датчик с направлением Да
Импульсный датчик, один импульсный сигнал на каждое направление счета Да
Сигналы датчика, абсолютный датчик (SSI)
Входной сигнал по RS 422
Длина телеграммы, параметрируется 10 ... 40 бит
Макс. частота тактовых импульсов 2 MHz; 125 кГц, 250 кГц, 500 кГц, 1 МГц, 1,5 МГц или 2 МГц
Двоичный код Да
Код Грея Да
Макс. длина экранированного провода 320 m; Длина кабеля, RS-422 SSI абсолютный датчик, Siemens тип 6FX2001-5, питание 24 В: 125 кГц, экранированный кабель макс. длина 320 метров; 250 кГц, экранированный кабель макс. длина 160 метров; 500 кГц, экранированный кабель макс. длина 60 метров; 1 МГц, экранированный кабель макс. длина 20 метров; 1,5 МГц, экранированный кабель макс. длина 10 метров; 2 МГц, макс. длина 8 метров
Бит четности параметрируемый Да
Время ожидания после передачи данных 16, 32, 48 и 64 мкс и автоматически
Многооборотный Да
Однооборотный Да
Физические параметры интерфейсов
Возможность включения заменяющих значений Да; параметрируемое
Аварийные сигналы
Диагностический сигнал Да
Аварийный сигнал процесса Да
Диагностика
Контроль напряжения питания Да
Обрыв провода Да
Короткое замыкание Да
Ошибка перехода A/B инкрементального датчика Да
Ошибка телеграммы датчика SSI Да
Суммарная ошибка Да
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED) Да; зеленый светодиод питания (PWR)
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики модуля Да; зеленые/красные светодиоды диагностики (DIAG)
Индикатор состояния счета в прямом порядке (зеленый) Да
Индикатор состояния счета в обратном порядке (зеленый) Да
Счетчики Да
Число счетчиков 1
Макс. частота счетчика 4 MHz; при четырехкратной обработке
Fast Mode (ускоренный режим) Да
Функции счета
Применяется с высокоскоростным счетчиком TO Да; только для импульсного и инкрементального датчика
Непрерывный счет Да
Режим счета параметрируется Да
Аппаратный затвор через цифровой вход Да
Программный затвор Да
Остановка в зависимости от события Да
Синхронизация через цифровой вход Да
Диапазон счета параметрируемый Да
Блоки сравнения
Число блоков сравнения 2
Зависимость от направления Да
Изменяется в программе пользователя Да
Определение положения
Инкрементальное определение Да
Абсолютное определение Да
Подходит для S7-1500 Motion Control Да
Функции измерения
Время измерения параметрируемое Да
Динамическая регулировка измерения времени Да
Число пороговых значений, параметрируется 2
Диапазон измерений
Мин. измерение частоты 0,04 Гц
Макс. измерение частоты 4 МГц
Мин. измерение периодов 0,25 μs
Макс. измерение периодов 25 s
Точность
Измерение частоты 100 имп./м; в зависимости от интервала измерения и обработки сигналов
Измерение периодов 100 имп./м; в зависимости от интервала измерения и обработки сигналов
Измерение скорости 100 имп./м; в зависимости от интервала измерения и обработки сигналов
Гальваническая развязка каналов
Между каналами и шиной на задней стенке Да
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Применяется для функций обеспечения безопасности Нет
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -30 °C
Горизонтальный настенный монтаж, макс. 60 °C; Учитывать снижение номинальных значений
Вертикальный настенный монтаж, мин. -30 °C
Вертикальный настенный монтаж, макс. 50 °C; Учитывать снижение номинальных значений
Подвесной монтаж, мин. -30 °C
Подвесной монтаж, макс. 50 °C; Учитывать снижение номинальных значений
Напольный монтаж, мин. -30 °C
Напольный монтаж, макс. 50 °C; Учитывать снижение номинальных значений
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, 5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс. техническое описание
На SIMATIC S7-300 Да
На SIMATIC S7-400 Да
На SIMATIC S7-1200 Да
На SIMATIC S7-1500 Да
На ведущем устройстве Standard PROFIBUS Да
На контроллере Standard PROFINET Да
Ширина 15 мм
Высота 73 мм
Глубина 58 мм
Масса, прибл. 45 г
Артикул 6ES7138-6BA01-0BA0
Каталог ID ST73
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,050 Кг
Вид продуктов Модуль позиционирования TM PosInput 1
Производитель Siemens
Ценовая Группа 255
Группа Продукта X03W
Размер упаковки 7,00 x 7,50 x 2,40
Единицы Измерения 1 шт.
Описание Продукта SIMATIC ET 200SP, технологический модуль TM Posinput 1, счётный модуль/модуль позиционирования, 1 канал для подключения инкрементального энкодера RS-422 или абсолютного энкодера SSI, 2 DI, 2 DQ, для установки на базовые блоки типа A0, упаковка: 1 штука
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7138-6BA01-0BA0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 175 дней
