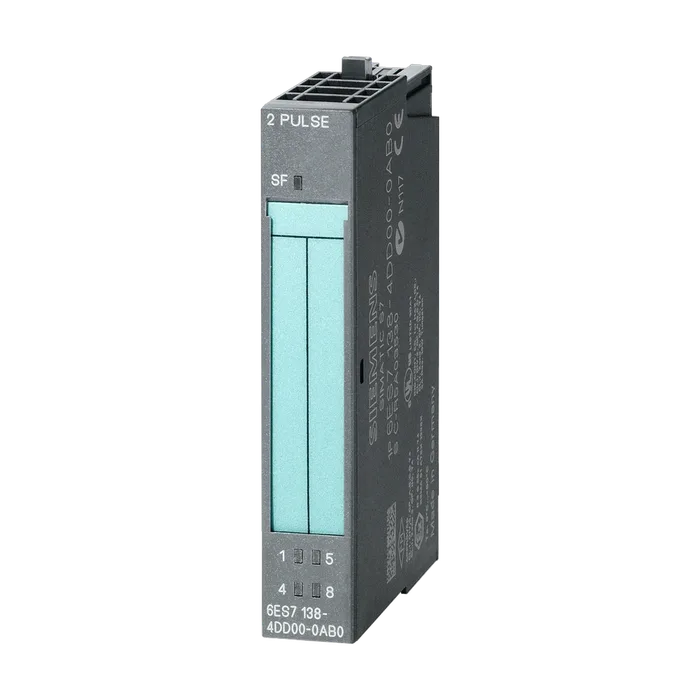

SIMATIC DP, элетронный модуль для ET 200S, 2 PULSE, модуль импульсного генератора и таймера, 15 мм шириной, 2Х-канальный
Напряжение нагрузки L+
Номинальное значение (пост. ток) 24 V; от модуля питания
Защита от перепутывания полярности Да
Из источника напряжения нагрузки L+ (без нагрузки), макс. 40 мА
Из шины на задней стойке 3,3 В пост. тока, макс. 10 мА
Вид выходного напряжения L+ (-0,8 В)
Защита от короткого замыкания Да
Выходной ток
Номинальное значение 500 мА
Нормальная рассеиваемая мощность 1,8 Вт
Число входов 2
Входная характеристика по IEC 61131, тип 2 Да
Входное напряжение
Номинальное значение (пост. ток) 24 В
Для сигнала "0" от -30 до +5 В
Для сигнала "1" от +11 до +30 В
Входной ток
Для сигнала "1", тип. 9 мА
Задержка на входе (при номинальном значении входного напряжения)
Макс. входная частота (при времени задержки 0,1 мс) 20 кГц
Минимальная ширина импульса для программной реакции 100 μs
Длина провода
Экранированные, макс. 100 м
Вид выходов 2
Защита от короткого замыкания Да
Нормальный порог срабатывания 10 А
Ограничение индуктивного напряжения отключения L+ (от -50 до -65 В)
Включение цифрового входа Да
Точность длительности импульса ± (длительность импульса x 100 имп./мин) , ±100 мкс при нагрузке ≤ 50 Ом
Минимальная длительность импульса 100 μs
Коммутационная способность выходов
При ламповой нагрузке, макс. 10 Вт
Выходное напряжение
Для сигнала "1", мин. L+ (-1 В)
Выходной ток
Для сигнала "1", номинальное значение 2 А
Для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, мин. 7 мА
Для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, макс. 2 А
Для сигнала "0", ток покоя, макс. 0,5 мА
Задержка на выходе при омической нагрузке
С "0" на "1", макс. 100 μs
С "1" на "0", макс. 200 μs
Частота коммутации
При омической нагрузке, макс. 5 кГц
При индуктивной нагрузке, макс. 2 Гц
При ламповой нагрузке, макс. 10 Гц
Длина провода
Экранированные, макс. 1 000 м
Неэкранированные, макс. 600 м
Подключаемые датчики
2-проводной датчик Да
Макс. допустимый ток покоя (2-проводной датчик) 2 мА
Диагностический светодиодный индикатор
Суммарная ошибки SF (красный) Да
Индикатор состояния цифрового входа (зеленый) Да
Индикатор состояния цифрового выхода (зеленый) Да
Генератор импульсов
Число каналов 2; 1 цифровой вход и 1 цифровой выход на канал
Гальваническая развязка цифровых вводов
Между каналами Нет
Между каналами и шиной на задней стенке Да
Гальваническая развязка цифровых выводов
Между каналами Нет
Между каналами и шиной на задней стенке Да
Изоляция, испытанная посредством 500 В пост. тока
Ширина 15 мм
Высота 81 мм
Глубина 52 мм
