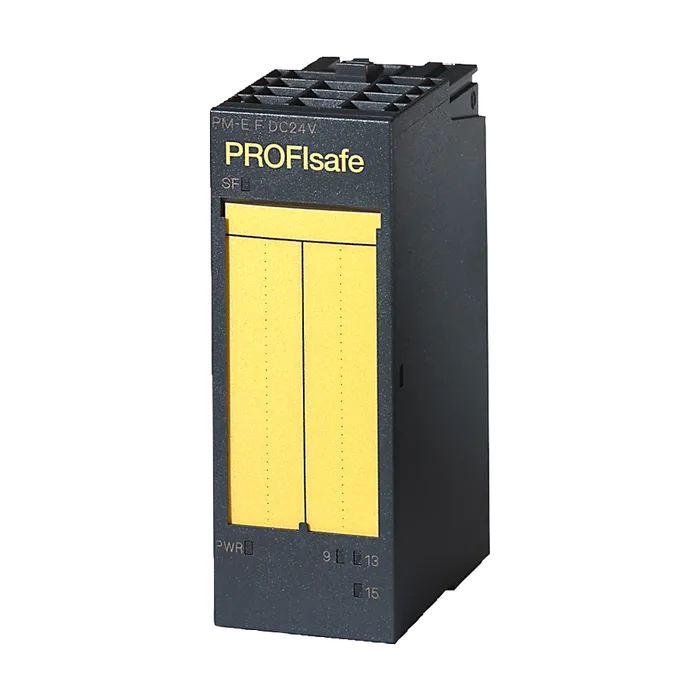

SIMATIC DP, силовой модуль PM-E F PROFISAFE, для ET 200S, =24 В, пригоден для установок с заземлённым опорным потенциалом, для подключения шин питания P2 до CATEGORY 3 (EN954-1)/ SIL 2 (IEC61508), также работает в сетях PROFINET
70 179 ₽−21%55 382 ₽С НДС
Код товара: 6ES71384CF420AB0
Доступен к заказу
01
Описание
SIMATIC DP, силовой модуль PM-E F PROFISAFE, для ET 200S, =24 В, пригоден для установок с заземлённым опорным потенциалом, для подключения шин питания P2 до CATEGORY 3 (EN954-1)/ SIL 2 (IEC61508), также работает в сетях PROFINET
Напряжение нагрузки L+
Номинальное значение (пост. ток)24 В
Защита от перепутывания полярностиНет
Из напряжения нагрузки L+ (без нагрузки), тип.100 мА
Из шины на задней стойке 24 В пост. тока, макс.28 мА
Нормальная рассеиваемая мощность4 Вт
Адресное пространство на модуль
Вводы5 byte
Выводы5 byte
Вид выходов1; Реле
Защита от короткого замыканияНет
Включение цифрового входаДа
Коммутационная способность выходов
При ламповой нагрузке, макс.100 Вт
Частота коммутации
При омической нагрузке, макс.2 Гц
При индуктивной нагрузке, макс.0,1 Hz; при индуктивной нагрузке согласно IEC 60947-5-1, DC-13 / AC-15
При ламповой нагрузке, макс.2 Гц
Суммарный ток выходов (на узел)
Горизонтальный настенный монтаж
До 40 °C, макс.10 А
До 55 ℃, макс.8 А
До 60 ℃, макс.7 А
Вертикальный настенный монтаж
До 40 °C, макс.8 А
Релейные выходы
Коммутационная способность контактов
При омической нагрузке, при 50 °C, макс.10 А
Диагностическая функцияДа
Диагностика
Считываемая диагностическая информацияДа
Обрыв проводаНет
Короткое замыканиеДа
Отсутствие напряжения нагрузкиДа
Диагностический светодиодный индикатор
Номинальное напряжение нагрузки PWR (зеленый)Да
Суммарная ошибки SF (красный)Да
Индикатор состояния цифрового выхода (зеленый)Да
Гальваническая развязка цифровых выводов
Между каналамиНет
Между каналами и шиной на задней стенкеДа
Между каналами и напряжением нагрузки L+Нет
Изоляция, испытанная посредством500 В пост. тока
Максимально достижимый класс безопасности в безопасном режиме
Согласно EN 9544
Уровень производительности согласно ISO 13849-1e
Уровень полноты безопасности согласно IECСо Std-DO: макс. SIL 2, без Std-DO макс. SIL 3 в зависимости от
Ширина30 мм
Высота81 мм
Глубина52 мм
Масса, прибл.80 г
Артикул6ES7138-4CF42-0AB0
Каталог IDST76
Код группыR152
Товарный код85389091
Вес Нетто (Кг)0,001 Кг
Вид продуктовF модули питания PM-E F PROFIsafe
ПроизводительSiemens
Ценовая Группа2AP
Группа Продукта2298
Размер упаковки6,50 x 9,10 x 4,00
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC DP, СИЛОВОЙ МОДУЛЬ PM-E F PROFISAFE, ДЛЯ ET 200S, =24В, ПРИГОДЕН ДЛЯ УСТАНОВОК С ЗАЗЕМЛЁННЫМ ОПОРНЫМ ПОТЕНЦИАЛОМ, ДЛЯ ПОДКЛЮЧЕНИЯ ШИН ПИТАНИЯ P2 ДО CATEGORY 3 (EN954-1)/ SIL 2 (IEC61508) ТАКЖЕ РАБОТАЕТ В СЕТЯХ PROFINET
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7138-4CF42-0AB0
PLM-Дата вступления в силуПродукт больше не поставляется с: 01.10.2023
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM410: Поддержка продукта завершена
