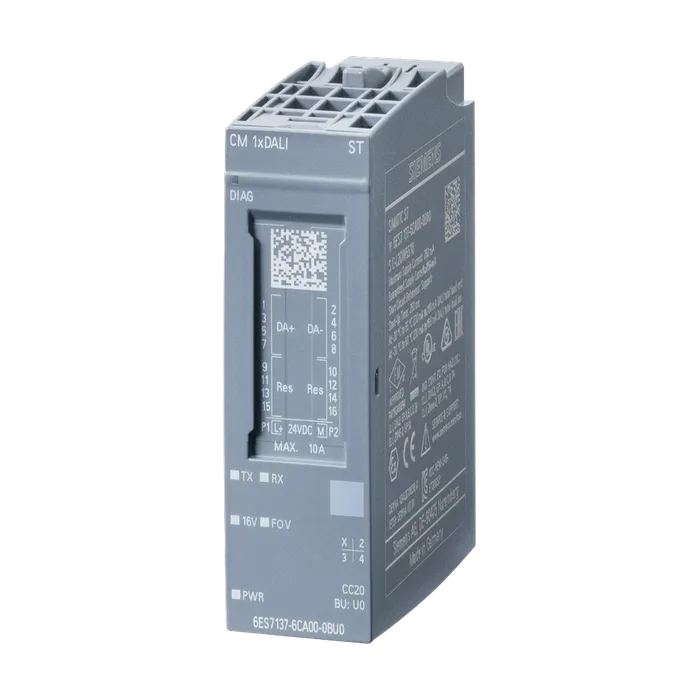

SIMATIC ET 200SP, коммуникационный модуль CM 1x DALI, мастер- модуль интерфейса DALI, интегрированное питание шины DALI 160 мА, до 64 механизмов управления DALI, 63 управляемых устройства, цветовой код CC20, для установки на базовый блок BU типа U0
15 717,94 ₽−18%12 896 ₽С НДС
Код товара: 6ES71376CA000BU0
Доступен к заказу
01
Описание
SIMATIC ET 200SP, коммуникационный модуль CM 1x DALI, мастер- модуль интерфейса DALI, интегрированное питание шины DALI 160 мА, до 64 механизмов управления DALI, 63 управляемых устройства, цветовой код CC20, для установки на базовый блок BU типа U0
Обозначение типа продуктаCM 1xDALI
Версия микропрограммного обеспечения
Возможно обновление микропрограммного обеспеченияДа
Применяемые системные блокиБазовый блок, тип U0
Цветовой код на табличке цветовой маркировки в зависимости от модуляCC20
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеНачиная со STEP 7 V15.1
PROFIBUS, версия не ниже GSD/GSD-RevisionGSD, версия 5
PROFINET, версия не ниже GSD/GSD-RevisionGSDML V2.34
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Потребление тока (номинальное)163 мА
Потребление тока, тип.92 мА
Макс. потребление тока250 мА
Нормальная рассеиваемая мощность1,7 Вт
Адресное пространство на модуль
Вводы16 byte
Выводы16 byte
Встроенный источник питанияДа
Ток питания, мин.160 мА
Макс. ток питания250 мА
ОтключаемыйДа
Макс. длина провода300 м
Стандарт согласно DALIDALI V2 Multi-Master
Поддерживаемые рабочие устройства
Люминисцентные лампы (тип устройства 0)Да
Аварийное освещение, оснащенное одним аккумулятором (тип устройства 1)Да
Люминисцентные лампы (тип устройства 2)Да
Низковольтные галогенные лампы (тип устройства 3)Да
Лампы накаливания (тип устройства 4)Да
Выпрямитель напряжения (тип устройства 5)Да
Светодиодные модули (тип устройства 6)Да
Функция коммутации (тип устройства 7)Да
Регулятор цвета (тип устройства 8)Да
Прочие рабочие устройстваДа; Общий тип устройства
Поддерживаемые устройства ввода
Кнопочные выключателиДа
Устройства ввода абсолютных значенийДа
Сигнализаторы присутствияДа
Светочувствительный датчикДа
Прочие устройства вводаДа; Общий тип устройства
Аварийные сигналы
Диагностический сигналДа
Диагностика
Короткое замыканиеДа; На шине DALI
Диагностический светодиодный индикатор
Светодиод ERRORДа
Контроль напряжения питания (PWR-LED)Да; зеленый светодиод питания (PWR)
Получение RxDДа; зеленые светодиоды
Отправка TxDДа; зеленые светодиоды
Между шиной на задней стенке и интерфейсомДа
Изоляция, испытанная посредствомAC 3 000 В (тип Test)
Маркировка CEДа
Соответствие Директиве об ограничении применения опасных веществ в электрических и электронных приборах (RoHS)Да
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.-30 °C
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-30 °C
Вертикальный настенный монтаж, макс.50 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря,3 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс.техническое описание
На SIMATIC S7-1200Да; МПО не ниже V4.0
На SIMATIC S7-1500Да
Ширина20 мм
Высота73 мм
Глубина58 мм
Масса, прибл.50 г
Артикул6ES7137-6CA00-0BU0
Каталог IDST76
Код группыR151
Товарный код85176200
Вес Нетто (Кг)0,058 Кг
Вид продуктовCM 1xDALI
ПроизводительSiemens
Ценовая Группа255
Группа ПродуктаX03W
Размер упаковки6,70 x 7,50 x 2,90
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC ET 200SP, коммуникационный модуль CM 1x DALI, мастер-модуль интерфейса DALI, интегрированное питание шины DALI 160 мА, до 64 механизмов управления DALI, 63 управляемых устройства, цветовой код CC20, для установки на базовый блок BU типа U0
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7137-6CA00-0BU0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
