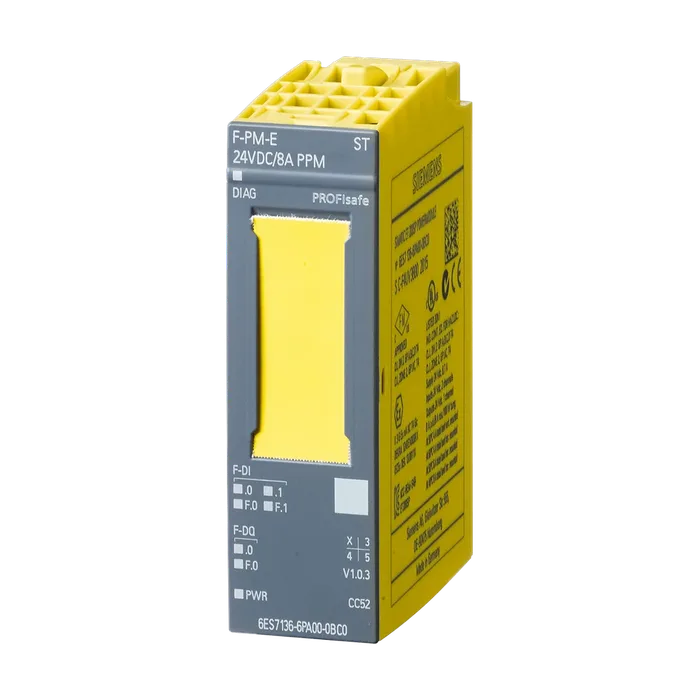

SIMATIC DP, силовой модуль F-PM-E PPM PROFIsafe для ET 200SP; 24 В пост. тока, безопасное отключение DQ и F-DQ до PL D/SIL2 или PL E/SIL3; 2 безопасных дискретных входа, 1 безопасный дискретный выход PPM
57 848 ₽−17%47 976 ₽С НДС
Код товара: 6ES71366PA000BC0
Доступен к заказу
01
Описание
SIMATIC DP, силовой модуль F-PM-E PPM PROFIsafe для ET 200SP; 24 В пост. тока, безопасное отключение DQ и F-DQ до PL D/SIL2 или PL E/SIL3; 2 безопасных дискретных входа, 1 безопасный дискретный выход PPM
Обозначение типа продуктаF-PM-E 24 В пост. тока/8 A PPM ST
Применяемые системные блокиБазовый блок, тип C0
Цветовой код на табличке цветовой маркировки в зависимости от модуляCC52
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеV12
STEP 7 проектируемая/интегрированная среда, версия не нижеV5.5 SP3/-
PROFINET, версия не ниже GSD/GSD-RevisionВерсия V2.31
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)20,4 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Потребление тока (номинальное)75 mA; без нагрузки
Макс. потребление тока21 mA; из шины на задней стенке
Номинальное значение (пост. ток)24 В
Число выходов2
Защита от короткого замыканияДа; электронный (порог срабатывания от 0,7 до 2,1 A)
Выходной ток
До 60 ℃, макс.0,3 А
Питание датчика 24 В
Защита от короткого замыканияДа
Макс. выходной ток600 mA; Суммарный ток всех датчиков
Потребляемая мощность шины на задней стенке70 мВт
Нормальная рассеиваемая мощность5 Вт
Адресное пространство на модуль
Вводы7 byte
Выводы5 byte
Автоматическое кодированиеДа
Электронный кодирующий элемент тип FДа
Число входов2
M/P-считываниеДа; с втекающим током
Входная характеристика по IEC 61131, тип 1Да
Входное напряжение
Вид входного напряженияDC
Номинальное значение (пост. ток)24 В
Для сигнала "0"от -30 до +5 В
Для сигнала "1"от +15 до +30 В
Входной ток
Для сигнала "1", тип.3,7 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
ПараметрируемоеДа
С "0" на "1", мин.0,4 мс
С "0" на "1", макс.20 мс
С "1" на "0", мин.0,4 мс
С "1" на "0", макс.20 мс
Для технологических функций
ПараметрируемоеНет
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.500 м
Вид выходов1
Защита от короткого замыканияДа
Нормальный порог срабатывания> 14,8 А
Распознавание обрыва проводаДа
Нормальный порог срабатывания8 мА
Защита от перегрузкиДа
Нормальный порог срабатывания8,8 А
Ограничение индуктивного напряжения отключениямакс. -1,5 В
Коммутационная способность выходов
При омической нагрузке, макс.8 А
При ламповой нагрузке, макс.100 Вт
Диапазон сопротивления нагрузке
Нижний предел3 Ω
Верхний предел2 000 Ω
Выходное напряжение
Для сигнала "1", мин.24 V; L+ (-0,5 В)
Выходной ток
Для сигнала "1", номинальное значение8 А
Для сигнала "0", ток покоя, макс.1,5 mA; С втекающим током: макс. 1,5 мА; с вытекающим током: макс. 1 мА
Частота коммутации
При омической нагрузке, макс.10 Hz; симметричный
При индуктивной нагрузке, макс.0,1 Hz; согласно IEC 60947-5-1, DC-13, симметрично
При ламповой нагрузке, макс.4 Hz; симметричный
Суммарный ток выходов
Макс. ток на канал8 A; См. данные для снижения значений параметров в руководстве
Макс. ток на модуль8 A; См. данные для снижения значений параметров в руководстве
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.500 м
Диагностическая функцияДа; См. главу «Аварийные сигналы/диагностические сообщения» в руководстве
Возможность включения заменяющих значенийНет
Аварийные сигналы
Диагностический сигналДа
Аварийный сигнал процессаНет
Диагностический светодиодный индикатор
Светодиод RUNДа; зеленые светодиоды
Светодиод ERRORДа; красный светодиод
Контроль напряжения питания (PWR-LED)Да; зеленый светодиод питания (PWR)
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаДа; красный светодиод
Для диагностики модуляДа; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналамиНет
Между каналами и шиной на задней стенкеДа
Между каналами и напряжением питания блока электроникиНет
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Применяется для функций обеспечения безопасностиДа
Максимально достижимый класс безопасности в безопасном режиме
Уровень производительности согласно ISO 13849-1PLe
Уровень полноты безопасности согласно IEC 61508SIL 3
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.0 °C
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.0 °C
Вертикальный настенный монтаж, макс.50 °C
Ширина20 мм
Высота73 мм
Глубина58 мм
Масса, прибл.70 г
Артикул6ES7136-6PA00-0BC0
Каталог IDST76
Код группыR152
Товарный код85389091
Вес Нетто (Кг)0,081 Кг
Вид продуктовМодуль F-PM-E
ПроизводительSiemens
Ценовая Группа256
Группа Продукта4527
Размер упаковки6,70 x 7,50 x 2,90
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC DP, МОДУЛЬ ПИТАНИЯ F-PM-E PPM PROFISAFE, ДЛЯ ET 200SP, =24 В, FAIL-SAFE ПЕРЕКЛЮЧЕНИЕ DQ И F-DQ ДО PL D / SIL2 ИЛИ PL E / SIL3, 2 ДИСКРЕТНЫХ FAIL-SAFE ВХОДА И 1 ДИСКРЕТНЫЙ FAIL-SAFE ВЫХОД PPM
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7136-6PA00-0BC0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)175 дней
