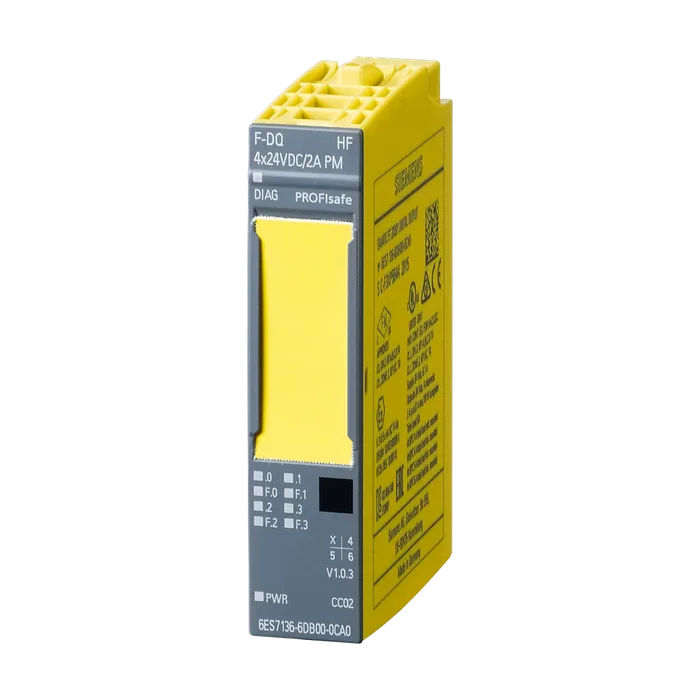

SIMATIC DP, электронный модуль для ET 200SP, 4 F-DQ PROFISAFE, =24 В/2 А, 15 мм шириной, модуль дискретных выходов для систем повышенной безопасности до PL E (ISO 13849-1)/ SIL3 (IEC 61508)
31 816 ₽−17%26 323 ₽С НДС
Код товара: 6ES71366DB000CA0
Доступен к заказу
01
Описание
SIMATIC DP, электронный модуль для ET 200SP, 4 F-DQ PROFISAFE, =24 В/2 А, 15 мм шириной, модуль дискретных выходов для систем повышенной безопасности до PL E (ISO 13849-1)/ SIL3 (IEC 61508)
Обозначение типа продуктаF-DQ 4x24 VDC/2A HF
Применяемые системные блокиBU-тип A0
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеV12
STEP 7 проектируемая/интегрированная среда, версия не нижеV5.5 SP3/-
PROFINET, версия не ниже GSD/GSD-RevisionВерсия V2.31
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Необходимо напряжение питания согласно NEC, класс 2Нет
Потребление тока (номинальное)75 mA; без нагрузки
Макс. потребление тока21 mA; из шины на задней стенке
Номинальное значение (пост. ток)24 В
Потребляемая мощность шины на задней стенке70 мВт
Нормальная рассеиваемая мощность4 Вт
Адресное пространство на модуль
Вводы5 byte
Выводы5 byte
Автоматическое кодированиеДа
Электронный кодирующий элемент тип FДа
Вид цифровых выходовТранзистор
Вид выходов4
Цифровые выходы параметрируемыеДа
Защита от короткого замыканияДа
Нормальный порог срабатывания> 3,3 А
Распознавание обрыва проводаДа
Нормальный порог срабатывания8 мА
Защита от перегрузкиДа
Нормальный порог срабатывания2,9 А
Ограничение индуктивного напряжения отключениянорм. -2x 47 В
Коммутационная способность выходов
При омической нагрузке, макс.2 А
При ламповой нагрузке, макс.10 Вт
Диапазон сопротивления нагрузке
Нижний предел12 Ω
Верхний предел2 000 Ω
Выходное напряжение
Для сигнала "1", мин.24 V; L+ (-0,5 В)
Выходной ток
Для сигнала "1", номинальное значение2 А
Для сигнала "0", ток покоя, макс.0,5 мА
Частота коммутации
При омической нагрузке, макс.30 Hz; симметричный
При индуктивной нагрузке, макс.0,1 Hz; согласно IEC 60947-5-1, DC-13, симметрично
При ламповой нагрузке, макс.10 Hz; симметричный
Суммарный ток выходов
Макс. ток на канал2 A; См. данные для снижения значений параметров в руководстве
Макс. ток на модуль6 A; См. данные для снижения значений параметров в руководстве
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.500 м
Диагностическая функцияДа
Возможность включения заменяющих значенийНет
Аварийные сигналы
Диагностический сигналДа
Диагностический светодиодный индикатор
Светодиод RUNДа; зеленые светодиоды
Светодиод ERRORДа; красный светодиод
Контроль напряжения питания (PWR-LED)Да; зеленый светодиод питания (PWR)
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаДа; красный светодиод
Для диагностики модуляДа; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналамиНет
Между каналами и шиной на задней стенкеДа
Между каналами и напряжением питания блока электроникиНет
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Применяется для функций обеспечения безопасностиДа
Максимально достижимый класс безопасности в безопасном режиме
Уровень производительности согласно ISO 13849-1PLe
Уровень полноты безопасности согласно IEC 61508SIL 3
Вероятность отказа (при продолжительности использования 20 лет и времени ремонта 100 часов)
Режим с низкой частотой запросов: PFDavg согласно SIL2< 2,00E-04
Режим с низкой частотой запросов: PFDavg согласно SIL3< 2,00E-05
Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL2< 1,00E-08 1/ч
Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL3< 1,00E-09 1/h
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.0 °C
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.0 °C
Вертикальный настенный монтаж, макс.50 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря,4 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс.техническое описание
Ширина15 мм
Высота73 мм
Глубина58 мм
Масса, прибл.57 г
Артикул6ES7136-6DB00-0CA0
Каталог IDST76
Код группыR152
Товарный код85389091
Вес Нетто (Кг)0,070 Кг
Вид продуктовF модули вывода дискретных сигналов
ПроизводительSiemens
Ценовая Группа256
Группа Продукта4527
Размер упаковки6,90 x 7,50 x 2,90
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET 200SP, 4 F-DQ PROFISAFE, =24 В/2 А, 15 ММ ШИРИНОЙ, МОДУЛЬ ДИСКРЕТНЫХ ВЫХОДОВ ДЛЯ СИСТЕМ ПОВЫШЕННОЙ БЕЗОПАСНОСТИ ДО PL E (ISO 13849-1)/ SIL3 (IEC 61508)
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7136-6DB00-0CA0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)200 дней
