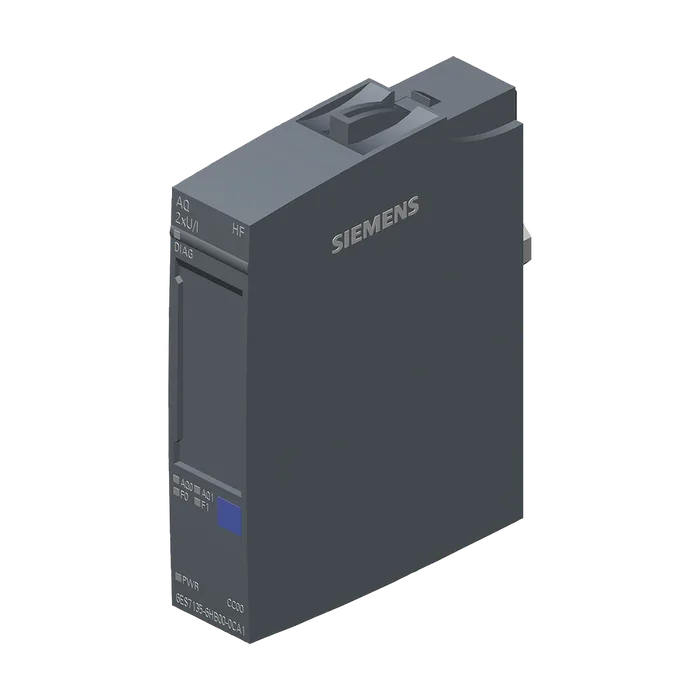

SIMATIC ET 200SP, модуль аналогового вывода, AQ 2X U/I HF, с улучшенными характеристиками, для установки на базовые блоки типа A0, A1, цветовой код CC00, диагностика каналов, 16 бит, +/-0,1%
35 340 ₽−19%28 790 ₽С НДС
Код товара: 6ES71356HB000CA1
Доступен к заказу
01
Описание
SIMATIC ET 200SP, модуль аналогового вывода, AQ 2X U/I HF, с улучшенными характеристиками, для установки на базовые блоки типа A0, A1, цветовой код CC00, диагностика каналов, 16 бит, +/-0,1%
Обозначение типа продуктаAQ 2xU/I HF
Функциональный стандарт HWне ниже FS04
Применяемые системные блокиBU-тип A0, A1
Цветовой код на табличке цветовой маркировки в зависимости от модуляCC00
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииДа
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеV13/V13
STEP 7 проектируемая/интегрированная среда, версия не нижеV5.5 SP3/-
PCS 7 проектируемая/интегрированная среда, версия не нижеV8.1 SP1
PROFIBUS, версия не ниже GSD/GSD-RevisionGSD, версия 5
PROFINET, версия не ниже GSD/GSD-RevisionGSDML, версия V2.3
Режим работы
Выборка с запасом по частоте дискретизацииНет
Изменение параметров в режиме RUN возможноДа
Калибровка в режиме RUN возможнаДа
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Погрешность температуры (относительно диапазона выходных параметров) (+/-)0,003 %/K
Перекрестные модуляции между выходами, макс.-50 дБ
Повторяемость в установившемся состоянии при 25 ° (относительно диапазона выходных параметров), (+/-)0,03 % C
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона выходных параметров, (+/-)0,2 %
Ток относительно диапазона выходных параметров, (+/-)0,2 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
Напряжение относительно диапазона выходных параметров, (+/-)0,1 %
Ток относительно диапазона выходных параметров, (+/-)0,1 %
Мин. время обработки и активации (TWA)500 μs
Макс. время цикла шины (TDP)750 μs
Макс. фазовые флуктуации5 μs
Диагностическая функцияДа
Возможность включения заменяющих значенийДа
Аварийные сигналы
Диагностический сигналДа
Диагностика
Контроль напряжения питанияДа
Обрыв проводаДа; поканально, только при выводе тока
Короткое замыканиеДа; поканально, только при выводе напряжения
Суммарная ошибкаДа
Переполнение/незаполнениеДа
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED)Да; зеленый светодиод питания (PWR)
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаДа; красный светодиод
Для диагностики модуляДа; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналамиНет
Между каналами и шиной на задней стенкеДа
Между каналами и напряжением питания блока электроникиДа
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.-30 °C; < 0 °C, начиная с FS04
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-30 °C; < 0 °C, начиная с FS04
Вертикальный настенный монтаж, макс.50 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря,5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс.техническое описание
Ширина15 мм
Высота73 мм
Глубина58 мм
Масса, прибл.31 г
Артикул6ES7135-6HB00-0CA1
Каталог IDST76
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,039 Кг
Вид продуктовМодули вывода аналоговых сигналов
ПроизводительSiemens
Ценовая Группа255
Группа Продукта4520
Размер упаковки7,00 x 7,50 x 2,40
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC ET 200SP, МОДУЛЬ АНАЛОГОВОГО ВЫВОДА, AQ 2X U/I HF, С УЛУЧШЕННЫМИ ХАРАКТЕРИСТИКАМИ, ДЛЯ УСТАНОВКИ НА БАЗОВЫЕ БЛОКИ ТИПА A0, A1, ЦВЕТОВОЙ КОД CC00, ДИАГНОСТИКА КАНАЛОВ, 16 БИТ, +/-0,1%
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7135-6HB00-0CA1
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
