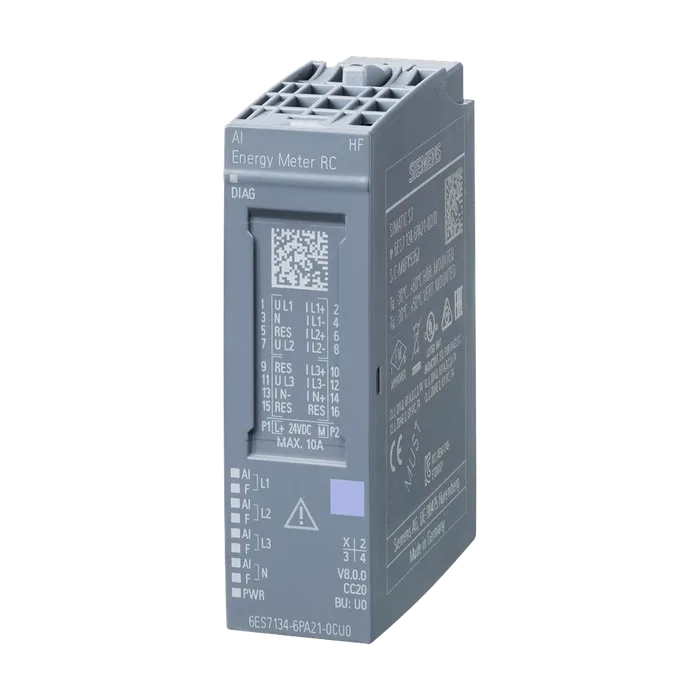

Модуль ввода-вывода Siemens 6ES7134-6PA21-0CU0
Доступен к заказу
Модуль ввода-вывода Siemens 6ES7134-6PA21-0CU0
SIMATIC ET 200SP, модуль аналогового ввода - электрический счётчик ~480 В, AI Energy Meter 480V RC HF, с улучшенными функциями, для катушек Роговского, трансформаторов тока/напряжения 333 мВ, с функциями анализа сети, для установки на базовый блок типа U0, диагностика канала
52 142 ₽ −19% 42 326 ₽ С НДС
Код товара: 6ES71346PA210CU0
Доступен к заказу
01
Описание
SIMATIC ET 200SP, модуль аналогового ввода - электрический счётчик ~480 В, AI Energy Meter 480V RC HF, с улучшенными функциями, для катушек Роговского, трансформаторов тока/напряжения 333 мВ, с функциями анализа сети, для установки на базовый блок типа U0, диагностика канала
Обозначение типа продукта счетчик энергии AI RC HF
Версия микропрограммного обеспечения V8.0
Возможно обновление микропрограммного обеспечения Да
Применяемые системные блоки Базовый блок, тип U0
Цветовой код на табличке цветовой маркировки в зависимости от модуля CC20
Поддерживаемые сетевые системы TT, TN, IT
Функция продукта
Измерение напряжения Да
Без трансформатора напряжения Да
С трансформатором напряжения Да
Измерение тока Да; макс. 4
Без трансформатора тока Нет
С трансформатором тока Нет
С катушкой Роговского Да
С трансформатором тока и напряжения Да; Интерфейс 333 мВ
Измерение энергии Да
Измерение частоты Да
Измерение мощности Да
Измерение активной мощности Да
Измерение реактивной мощности Да
Измерение коэффициента мощности Да
Измерение коэффициента мощности Да
Компенсация реактивной мощности Да
Анализ сети Да
Контроль мгновенных значений и значений полуволны Да
Измерение полного коэффициента гармонических искажений тока и напряжения Да
Гармоника тока и напряжения Да
Кратковременная посадка напряжения (DIP) Да
Выброс напряжения (Swell) Да
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Режим тактовой синхронизации Нет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже Не ниже STEP 7 V16 с HSP
STEP 7 проектируемая/интегрированная среда, версия не ниже не ниже версии V5.5 SP3
PROFIBUS, версия не ниже GSD/GSD-Revision по одному файлу GSD начиная с ревизии 3 и 5
PROFINET, версия не ниже GSD/GSD-Revision V2.3
Режим работы
Переключение рабочих режимов во время Да; Модуль в исполнении 32 I / 20 Q позволяет выполнять
Работы динамическое переключение между 25 вариантами полезных данных, в т. ч. 23 предварительно заданных варианта и 2 варианта, задаваемых пользователем
Цикличный доступ к измеренным значениям Да
Нецикличный доступ к измеренным значениям Да
Жестко определенные наборы измеренных значений Да
Свободно определенные наборы измеренных Да; Для циклического и нециклического доступа к измеряемым
Значений значениям
Изменение параметров в режиме RUN возможно Да
Калибровка в режиме RUN возможна Да
Монтажное положение любой
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Потребление тока (номинальное) 12,5 мА
Макс. потребление тока 17 мА
Нормальная рассеиваемая мощность 400 mW; 3х AC 230 В
Адресное пространство на модуль
Вводы 256 byte
Выводы 20 byte
Автоматическое кодирование Да
Механический кодирующий элемент Да
Тип механического кодирующего элемента тип C
Выбор BaseUnit для вариантов подключения
2-проводное подключение Базовый блок, тип U0
Счетчик рабочего времени
Есть Да
Нормальное время цикла (все каналы) 50 ms; Время на последовательное обновление результатов измерения и расчетных значений (циклические и ациклические данные)
Длина провода
Экранированные, макс. 200 м
Неэкранированные, макс. 200 м
Частота сканирования, макс. 2 048 кГц
Аварийные сигналы
Диагностический сигнал Да
Сигнал предельного значения Да
Аварийный сигнал процесса Да; Контроль до 16 свободно выбираемых процессных значений при превышении или недостижении
Диагностика
Качество сети Да
Напряжение питания Да
Технологический аварийный сигнал потерян Да
Ошибка параметрирования Да
Неисправность модуля Да
Канал недоступен Да
Переполнение/незаполнение Да
Ток перегрузки Да
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED) Да
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики канала Да; красный светодиод работы (Fn)
Для диагностики модуля Да; зеленые/красные светодиоды диагностики (DIAG)
Функции измерения
Способ измерения напряжения ИСКЗ
Способ измерения тока ИСКЗ
Вид регистрации результатов измерения непрерывно
Форма кривой напряжения синусоидальная или искаженное
Хранение результатов измерения в буфере Да
Длина параметра 128 byte
Ширина пропускания регистрации фактического значения 3,2 kHz; Гармоники: 63/50 Гц, 52/60 Гц
Диапазон измерений
Мин. измерение частоты 40 Гц
Макс. измерение частоты 70 Гц
Измерительные входы для напряжения
Измеряемое сетевое напряжение между фазой и нейтральным проводником 277 В
Измеряемое сетевое напряжение между внешними проводниками 480 В
Мин. измеряемое сетевое напряжение между фазой и нейтральным проводником 3 В
Макс. измеряемое сетевое напряжение между фазой и нейтральным проводником 300 В
Мин. измеряемое сетевое напряжение между внешними проводниками 6 В
Макс. измеряемое сетевое напряжение между внешними проводниками 519 В
Внутреннее сопротивление внешнего и нейтрального проводников 1,5 MΩ
Потребляемая мощность на фазу 60 mW; 300 В перем. тока
Импульсная прочность 1,2/50 мкс 2,5 кВ
Категория перенапряжения кат. II согласно IEC 61010, часть 1
Измерительные входы для тока (кат. Роговского или преобразователь тока/напряжения)
Измеряемое напряжение перем. тока, макс. 424 мВ
Напряжение при длительной нагрузке, максимально допустимое 2 В
Номинальное значение кратковременного испытательного напряжения, ограниченного до 1 с 30 В
Входное сопротивление 120 kΩ
Подавление нулевого значения Да; 0 ... 20 %, в отношении номинального тока
Класс точности согласно IEC 61557-12
Измеряемая величина напряжение 0,2
Измеряемая величина ток 0,2
Измеряемая величина кажущаяся мощность 0,5
Измеряемая величина активная мощность 0,5
Измеряемая величина реактивная мощность 1
Измеряемая величина коэффициент мощности 0,5
Измеряемая величина активная энергия 0,5
Измеряемая величина реактивная энергия 1
Измеряемый параметр тока нулевого провода 0,2
Измеряемый параметр фазного угла ±0,5°; не учтено в МЭК 61557-12
Измеряемая величина частота 0,05; действительно для действительного диапазона измерения напряжения
Измеряемая величина гармоники 1
Измеряемая величина полного коэффициента гармонических искажений напряжения THDU 1
Измеряемая величина полного 1
Класс точности анализа сети согласно IEC 61000-4-30
Измеряемая величина напряжение Класс S
Измеряемая величина ток Класс S
Измеряемая величина частота Класс S
Измеряемая величина кратковременного исчезновения напряжения Класс S
Измеряемая величина кратковременной просадки и превышения напряжения Класс S
Измеряемая величина гармоники напряжения Класс S
Измеряемая величина гармоники тока Класс S
Гальваническая развязка каналов
Между каналами Нет
Между каналами и шиной на задней стенке Да
Между каналами и напряжением нагрузки L+ Да; Включая FE
Изоляция, испытанная посредством Между каналами и кросс-платой, электропитание 24 В Контрольное испытание 1 920 В пер. тока, 2 с; между кросс-платой и электропитанием 24 В: Типовое испытание 707 В пост. тока
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -30 °C
Горизонтальный настенный монтаж, макс. 60 °C
Вертикальный настенный монтаж, мин. -30 °C
Вертикальный настенный монтаж, макс. 50 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, 3 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс. техническое описание
Ширина 20 мм
Высота 73 мм
Глубина 58 мм
Масса, прибл. 45 г
Данные для выбора трансформатора напряжения
С вторичной стороны, макс. 300 В
Артикул 6ES7134-6PA21-0CU0
Каталог ID ST76
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,056 Кг
Вид продуктов Модули ввода аналоговых сигналов
Производитель Siemens
Ценовая Группа 255
Группа Продукта 4520
Размер упаковки 6,50 x 7,70 x 2,30
Единицы Измерения 1 шт.
Описание Продукта SIMATIC ET 200SP, модуль аналогового ввода - электрический счётчик ~480 В, AI Energy Meter 480V RC HF, с улучшенными функциями, для катушек Роговского, трансформаторов тока/напряжения 333 мВ, с функциями анализа сети, для установки на базовый блок типа U0, диагностика канала
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7134-6PA21-0CU0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 90 дней
