Модуль ввода-вывода Siemens 6ES7134-6PA20-0BD0
В пути

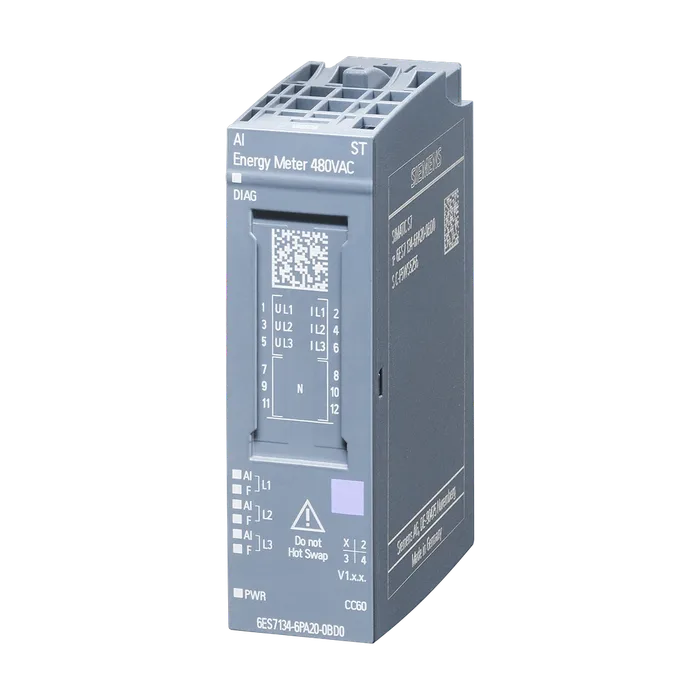

Модуль ввода-вывода Siemens 6ES7134-6PA20-0BD0
SIMATIC ET 200SP, модуль аналогового ввода - электрический счётчик (480 В), AI ENERGY METER 480VAC ST, для установки на базовый блок типа D0, цветовой код CC00, диагностика каналов
По запросу
Код товара: 6ES71346PA200BD0
Доступен к заказу
01
Описание
SIMATIC ET 200SP, модуль аналогового ввода - электрический счётчик (480 В), AI ENERGY METER 480VAC ST, для установки на базовый блок типа D0, цветовой код CC00, диагностика каналов
Обозначение типа продукта Счетчик электроэнергии AI 480 В перем. тока ST
Версия микропрограммного обеспечения V4.0
Возможно обновление микропрограммного обеспечения Да
Применяемые системные блоки BU типа D0
Поддерживаемые сетевые системы TT, TN
Функция продукта
Измерение напряжения Да
Без трансформатора напряжения Да
С трансформатором напряжения Да
Измерение тока Да
Без трансформатора тока Нет
С трансформатором тока Да
С катушкой Роговского Нет
С трансформатором тока и напряжения Нет
Измерение энергии Да
Измерение частоты Да
Измерение мощности Да
Измерение активной мощности Да
Измерение реактивной мощности Да
Измерение коэффициента мощности Да
Измерение коэффициента мощности Нет
Компенсация реактивной мощности Нет
Анализ сети Нет
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Режим тактовой синхронизации Нет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже V13 SP1
STEP 7 проектируемая/интегрированная среда, версия не ниже не ниже версии 5.5 SP4
PROFIBUS, версия не ниже GSD/GSD-Revision GSD, версия 5
PROFINET, версия не ниже GSD/GSD-Revision V2.3
Режим работы
Цикличный доступ к измеренным значениям Да
Нецикличный доступ к измеренным значениям Да
Жестко определенные наборы измеренных значений Да
Свободно определенные наборы измеренных значений Да
Изменение параметров в режиме RUN возможно Да
Калибровка в режиме RUN возможна Да
Монтажное положение любой
Осуществление электроснабжения Питание по каналу измерения напряжения L1
Номинальное значение (перем. ток) Перем. ток 100 - 277 В
Допустимый диапазон, нижний предел (перем. ток) 90 В
Допустимый диапазон, верхний предел (перем. ток) 293 В
Сетевая частота
Диапазон допустимых значений, нижний предел 47 Гц
Диапазон допустимых значений, верхний предел 63 Гц
Нормальная рассеиваемая мощность 0,6 Вт
Адресное пространство на модуль
Вводы 256 byte
Выводы 12 byte
Автоматическое кодирование Да
Механический кодирующий элемент Да
Тип механического кодирующего элемента тип C
Выбор BaseUnit для вариантов подключения
2-проводное подключение BU-тип D0, BU20-P12+A0+0B
Счетчик рабочего времени
Есть Да
Нормальное время цикла (все каналы) 50 ms; Время на последовательное обновление результатов измерения и расчетных значений (циклические и ациклические данные)
Длина провода
Неэкранированные, макс. 200 м
Принцип измерения сигма-дельта
Частота сканирования, макс. 1 024 кГц
Аварийные сигналы
Диагностический сигнал Да
Сигнал предельного значения Да
Аварийный сигнал процесса Да; Контроль до 16 свободно выбираемых процессных значений при превышении или недостижении
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED) Да
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики канала Да; красный светодиод работы (Fn)
Для диагностики модуля Да; зеленые/красные светодиоды диагностики (DIAG)
Функции измерения
Способ измерения напряжения ИСКЗ
Способ измерения тока ИСКЗ
Вид регистрации результатов измерения непрерывно
Форма кривой напряжения синусоидальная или искаженное
Хранение результатов измерения в буфере Да
Длина параметра 74 byte
Ширина пропускания регистрации фактического значения 2 kHz; Гармоники: 39 / 50 Гц, 32 / 60 Гц
Диапазон измерений
Мин. измерение частоты 45 Гц
Макс. измерение частоты 65 Гц
Измерительные входы для напряжения
Измеряемое сетевое напряжение между 277 В
Измеряемое сетевое напряжение между внешними проводниками 480 В
Мин. измеряемое сетевое напряжение между фазой и нейтральным проводником 90 В
Макс. измеряемое сетевое напряжение между фазой и нейтральным проводником 293 В
Мин. измеряемое сетевое напряжение между внешними проводниками 155 В
Макс. измеряемое сетевое напряжение между внешними проводниками 508 В
Внутреннее сопротивление внешнего и нейтрального проводников 3,4 MΩ
Потребляемая мощность на фазу 20 мВт
Импульсная прочность 1,2/50 мкс 1 кВ
Категория измерения напряжения согласно IEC 61010-2-030 CAT II; CAT III при гарантированном защитном уровне 1,5 кВ
Измерительные входы для тока
Мин. относительный измерительный ток, при перем. токе 1 %; относительно вспомогательного расчетного тока 5 А
Макс. относительный измерительный ток, при перем. токе 100 %; относительно вспомогательного расчетного тока 5 А
Максимально допустимый ток длительной нагрузки, при перем. токе 5 А
Потребление кажущейся мощности на фазу при диапазоне измерений 5 А 0,6 ВА
Расчетное значение устойчивости к току короткого замыкания в течение 1 с 100 А
Входное сопротивление пределы измерения от 0 до 5 A 25 mΩ; на клемме
Способность выдерживать импульсную перегрузку 10 A; в течение 1 минуты
Подавление нулевого значения параметрируемое: 2 ... 250 мА, по умолчанию 50 мА
Класс точности согласно IEC 61557-12
Измеряемая величина напряжение 0,2
Измеряемая величина ток 0,2
Измеряемая величина кажущаяся мощность 0,5
Измеряемая величина активная мощность 0,5
Измеряемая величина реактивная мощность 1
Измеряемая величина коэффициент мощности 0,5
Измеряемая величина активная энергия 0,5
Измеряемая величина реактивная энергия 1
Измеряемый параметр тока нулевого провода 0,5; расчетное
Измеряемый параметр фазного угла ±1 °; не учтено в IEC 61557-12
Измеряемая величина частота 0,05
Гальваническая развязка каналов
Между каналами Нет
Между каналами и шиной на задней стенке Да; AC 3 700 В (Type Test) CAT III
Изоляция, испытанная посредством AC 2 300 В для 1 мин (Type Test)
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. 0 °C
Горизонтальный настенный монтаж, макс. 60 °C
Вертикальный настенный монтаж, мин. 0 °C
Вертикальный настенный монтаж, макс. 50 °C
Высота при эксплуатации относительно уровня моря
Температура окружающей среды-давление воздуха-высота установки По запросу: Температуры окружающей среды меньше 0 °C (без конденсации) и/или высоты монтажа больше 2 000 м
Ширина 20 мм
Высота 73 мм
Глубина 58 мм
Масса, прибл. 45 г
Данные для выбора трансформатора напряжения
С вторичной стороны, макс. 296 В
Данные для выбора трансформатора тока
Мин. полное сопротивление нагрузки в зависимости от длины и сечения кабеля, см. справочник по
Трансформатора тока x/1A аппарату
Мин. полное сопротивление нагрузки в зависимости от длины и сечения кабеля, см. справочник по
Трансформатора тока x/5A аппарату
Артикул 6ES7134-6PA20-0BD0
Каталог ID ST76
Код группы R151
Комментарий Замена-приемник: 6ES7134-6PA01-0BU0 (function-compatible)
Товарный код 85389091
Вес Нетто (Кг) 0,054 Кг
Вид продуктов Не доступный
Производитель Siemens
Ценовая Группа 2ET
Группа Продукта 4B12
Размер упаковки 6,80 x 7,90 x 2,90
Единицы Измерения 1 шт.
Описание Продукта SIMATIC ET 200SP, МОДУЛЬ АНАЛОГОВОГО ВВОДА - ЭЛЕКТРИЧЕСКИЙ СЧЁТЧИК (480 В), AI ENERGY METER 480VAC ST, ДЛЯ УСТАНОВКИ НА БАЗОВЫЙ БЛОК ТИПА D0, ЦВЕТОВОЙ КОД CC00, ДИАГНОСТИКА КАНАЛОВ
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7134-6PA20-0BD0
PLM-Дата вступления в силу Продукт больше не поставляется с: 01.10.2022
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM410: Поддержка продукта завершена
Плановый срок отгрузки с завода (раб. дни) 90 дней
