Модуль ввода-вывода Siemens 6ES7134-6JD00-0CA1
Доступен к заказу

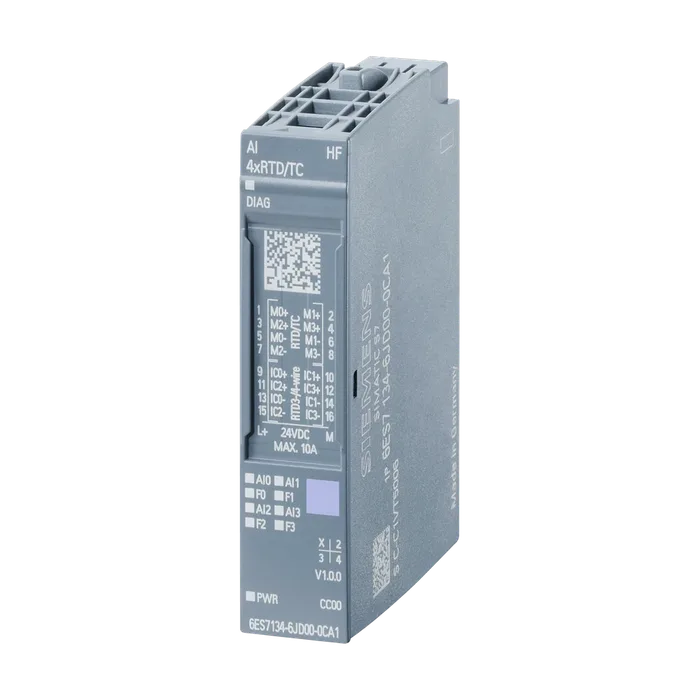

Модуль ввода-вывода Siemens 6ES7134-6JD00-0CA1
SIMATIC ET 200SP, модуль аналогового ввода, AI 4XRTD/TC HF, ТЕРМОПАРЫ/ТЕРМОСОПРОТИВЛЕНИЯ, с улучшенными характеристиками, для установки на базовые блоки типа A0, A1, цветовой код CC00, диагностика каналов, 16 бит, +/-0,1%, 2-/3-/4-ПРОВОДНОЕ подключение
25 768 ₽ −20% 20 681 ₽ С НДС
Код товара: 6ES71346JD000CA1
Доступен к заказу
01
Описание
SIMATIC ET 200SP, модуль аналогового ввода, AI 4XRTD/TC HF, ТЕРМОПАРЫ/ТЕРМОСОПРОТИВЛЕНИЯ, с улучшенными характеристиками, для установки на базовые блоки типа A0, A1, цветовой код CC00, диагностика каналов, 16 бит, +/-0,1%, 2-/3-/4-ПРОВОДНОЕ подключение
Обозначение типа продукта AI 4xRTD/TC 2-/3-/4-проводной HF
Версия микропрограммного обеспечения V2.1
Возможно обновление микропрограммного обеспечения Да
Применяемые системные блоки BU-тип A0, A1
Цветовой код на табличке цветовой маркировки в зависимости от модуля CC00
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Режим тактовой синхронизации Нет
Адаптация измерительного диапазона Да
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже V12 SP1/V13
STEP 7 проектируемая/интегрированная среда, версия не ниже V5.5 SP3/V5.5 SP4
PCS 7 проектируемая/интегрированная среда, версия не ниже V8.1 SP1
PROFIBUS, версия не ниже GSD/GSD-Revision GSD, версия 5
PROFINET, версия не ниже GSD/GSD-Revision GSDML, версия V2.3
Изменение параметров в режиме RUN возможно Да
Калибровка в режиме RUN возможна Да
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Нормальная рассеиваемая мощность 0,75 Вт
Адресное пространство на модуль
Макс. адресное пространство на модуль 8 byte; + 1 байт на информацию о качестве
Автоматическое кодирование
Тип механического кодирующего элемента Тип A
Число аналоговых входов 4
Макс. допустимое входное напряжение для входа напряжения (предел разрушения) 30 В
Нормальный стабилизированный измерительный ток для датчика сопротивления 2 мА
Техническую единицу измерения температуры можно задать Да; °C/°F/K
Входные диапазоны (номинальные значения), напряжения
Сопротивление на входе (от -1 до 1 В) 1 MΩ
Сопротивление на входе (от -250 до +250 мВ) 1 MΩ
Сопротивление на входе (от -50 до +50 мВ) 1 MΩ
Сопротивление на входе (от -80 до 80 мВ) 1 MΩ
Диапазоны входных параметров (номинальные значения), термоэлементы
Тип B Да; 16 бит, включая знак
Сопротивление на входе (тип B) 1 MΩ
Тип C Да; 16 бит, включая знак
Сопротивление на входе (тип C) 1 MΩ
Тип E Да; 16 бит, включая знак
Сопротивление на входе (тип E) 1 MΩ
Тип J Да; 16 бит, включая знак
Сопротивление на входе (тип J) 1 MΩ
Тип K Да; 16 бит, включая знак
Сопротивление на входе (тип K) 1 MΩ
Тип L Да; 16 бит, включая знак
Сопротивление на входе (тип L) 1 MΩ
Тип N Да; 16 бит, включая знак
Сопротивление на входе (тип N) 1 MΩ
Тип R Да; 16 бит, включая знак
Сопротивление на входе (тип R) 1 MΩ
Тип S Да; 16 бит, включая знак
Сопротивление на входе (тип S) 1 MΩ
Тип T Да; 16 бит, включая знак
Сопротивление на входе (тип T) 1 MΩ
Тип U Да; 16 бит, включая знак
Сопротивление на входе (тип U) 1 MΩ
Тип TXK/TXK(L) согласно ГОСТ Да; 16 бит, включая знак
Сопротивление на входе (тип TXK/TXK(L) согласно ГОСТ) 1 MΩ
Диапазоны входных параметров (номинальные значения), термометр сопротивления
Сопротивление на входе (Cu 10) 1 MΩ
Сопротивление на входе (Ni 100) 1 MΩ
Сопротивление на входе (Ni 1000) 1 MΩ
Сопротивление на входе (LG-Ni 1000) 1 MΩ
Сопротивление на входе (Ni 120) 1 MΩ
Сопротивление на входе (Ni 200) 1 MΩ
Сопротивление на входе (Ni 500) 1 MΩ
Сопротивление на входе (Pt 100) 1 MΩ
Сопротивление на входе (Pt 1000) 1 MΩ
Сопротивление на входе (Pt 200) 1 MΩ
Сопротивление на входе (Pt 500) 1 MΩ
Диапазоны входных параметров (номинальные значения), сопротивления
Сопротивление на входе (от 0 до 150 Ом) 1 MΩ
Сопротивление на входе (от 0 до 300 Ом) 1 MΩ
Сопротивление на входе (от 0 до 600 Ом) 1 MΩ
Сопротивление на входе (от 0 до 3000 Ом) 1 MΩ
Сопротивление на входе (от 0 до 6000 Ом) 1 MΩ
Позистор Да; 15 бит
Сопротивление на входе (позистор) 1 MΩ
Термоэлемент (TC)
Температурная компенсация
Параметрируемое Да
Эталонный канал модуля Да
Внутренняя точка сравнения Да; с базовым блоком типа A1
Количество групп эталонного канала 4; Группа 0 - 3
Длина провода
Экранированные, макс. 200 m; 50 м для термоэлементов
Принцип измерения суммирующий (сигма-дельта)
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 16 bit
Настраиваемое время интегрирования ● Основное время преобразования, включая Да
Время интегрирования (мс)
Жополнительное время на обработку при 2 ms; в пределах диапазонов резистивного термометра,
Проверке обрыва провода сопротивления и термоэлемента
Питающей линии (резистивный термометр и сопротивление)
Подавление напряжения помех для частоты помех f1 в Гц 16,6/50/60 Гц
Время преобразования (на канал) 180 / 60 / 50 (67,5 / 22,5 / 18,75) мс
Выравнивание результатов измерений
Количество ступеней сглаживания 4; нет; 4-/8-/16-кр.
Параметрируемое Да
Соединение сигнального датчика
Для измерения напряжения Да
Для измерения сопротивления с двухпроводным соединением Да
Для измерения сопротивления с трехпроводным соединением Да
Для измерения сопротивления с четырехпроводным соединением Да
Погрешность нелинейности (относительно диапазона входных параметров) (+/-) 0,01 %; ±0,1 % для резистивного термометра и сопротивления
Погрешность температуры (относительно диапазона входных параметров) (+/-) 0,0009 %/K; ±0,005 % / K для термоэлемента
Перекрестные модуляции между входами, мин. -50 дБ
Повторяемость в установившемся состоянии при 25 ° (относительно диапазона входных параметров), (+/-) 0,05 % C
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона входных параметров, (+/-) 0,1 %
Сопротивление относительно диапазона входных параметров, (+/-) 0,1 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 ° C)
Напряжение относительно диапазона входных параметров, (+/-) 0,05 %
Сопротивление относительно диапазона входных параметров, (+/-) 0,05 %
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) 70 dB; при времи преобразования 67,5/22,5/18,75 мс 40 дБ
Макс. синфазное напряжение 10 В
Мин. синфазные помехи 90 дБ
Аварийные сигналы
Сигнал предельного значения Да; по два значения верхнего и нижнего пределов
Диагностика
Контроль напряжения питания Да
Обрыв провода Да; поканально
Суммарная ошибка Да
Переполнение/незаполнение Да; поканально
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED) Да; зеленый светодиод питания (PWR)
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики канала Да; красный светодиод
Для диагностики модуля Да; зеленые/красные светодиоды диагностики (DIAG)
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -30 °C; < 0 °C, начиная с FS08
Горизонтальный настенный монтаж, макс. 60 °C
Вертикальный настенный монтаж, мин. -30 °C; < 0 °C, начиная с FS08
Вертикальный настенный монтаж, макс. 50 °C
Ширина 15 мм
Высота 73 мм
Глубина 58 мм
Артикул 6ES7134-6JD00-0CA1
Каталог ID ST76
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,040 Кг
Вид продуктов Модули ввода аналоговых сигналов
Производитель Siemens
Ценовая Группа 255
Группа Продукта 4520
Размер упаковки 7,00 x 7,80 x 2,70
Единицы Измерения 1 шт.
Описание Продукта SIMATIC ET 200SP, МОДУЛЬ АНАЛОГОВОГО ВВОДА, AI 4XRTD/TC HF, ТЕРМОПАРЫ/ТЕРМОСОПРОТИВЛЕНИЯ, С УЛУЧШЕННЫМИ ХАРАКТЕРИСТИКАМИ, ДЛЯ УСТАНОВКИ НА БАЗОВЫЕ БЛОКИ ТИПА A0, A1, ЦВЕТОВОЙ КОД CC00, ДИАГНОСТИКА КАНАЛОВ, 16 БИТ, +/-0,1%, 2-/3-/4-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7134-6JD00-0CA1
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 120 дней
