Модуль ввода-вывода Siemens 6ES7134-6HD01-0BA1
В пути

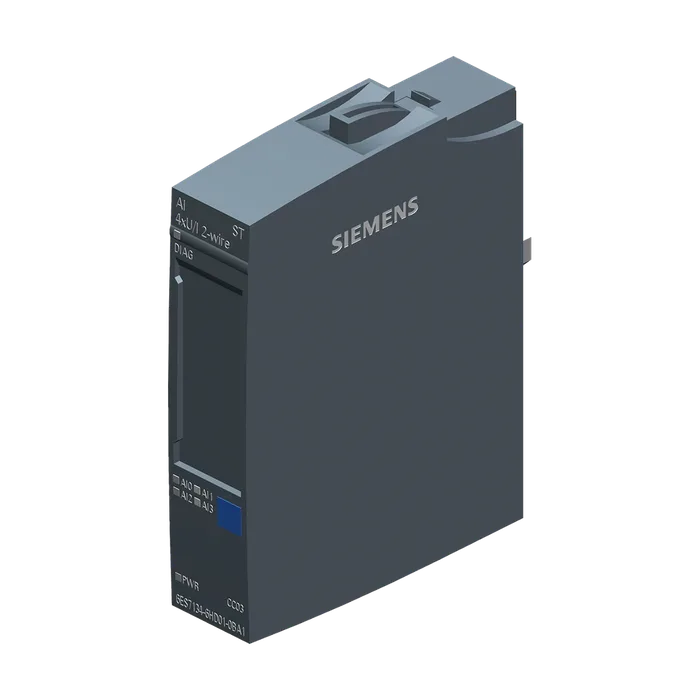

Модуль ввода-вывода Siemens 6ES7134-6HD01-0BA1
SIMATIC ET 200SP, модуль аналогового ввода, AI 4XU/I 2-wire ST, со стандартными функциями, 4 токовых/потенциальных входа, 2х-проводное подключение, упаковка из 1 шт., для установки на базовый блок типа A0, A1, цветовой код CC03, диагностика модуля, 16 бит, +/-0,3%
23 480 ₽ −21% 18 627 ₽ С НДС
Код товара: 6ES71346HD010BA1
Доступен к заказу
01
Описание
SIMATIC ET 200SP, модуль аналогового ввода, AI 4XU/I 2-wire ST, со стандартными функциями, 4 токовых/потенциальных входа, 2х-проводное подключение, упаковка из 1 шт., для установки на базовый блок типа A0, A1, цветовой код CC03, диагностика модуля, 16 бит, +/-0,3%
Обозначение типа продукта AI 4x U/I 2-wire
Функциональный стандарт HW Не ниже FS02
Версия микропрограммного обеспечения
Возможно обновление микропрограммного обеспечения Да
Применяемые системные блоки BU-тип A0, A1
Цветовой код на табличке цветовой маркировки в зависимости от модуля CC03
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Режим тактовой синхронизации Нет
Масштабируемый диапазон измерений Нет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже V14 / -
STEP 7 проектируемая/интегрированная среда, версия не ниже V5.6 с
PCS 7 проектируемая/интегрированная среда, версия не ниже V8.1 SP1
PROFIBUS, версия не ниже GSD/GSD-Revision по одному файлу GSD начиная с ревизии 3 и 5
PROFINET, версия не ниже GSD/GSD-Revision GSDML, версия V2.3
Режим работы
Выборка с запасом по частоте дискретизации Нет
Изменение параметров в режиме RUN возможно Да
Калибровка в режиме RUN возможна Нет
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Макс. потребление тока 37 mA; без питания датчиков
Питание датчика 24 В
Защита от короткого замыкания Да
Макс. выходной ток 20 mA; макс. 50 мА на канал в течение < 10 с
Нормальная рассеиваемая мощность 0,85 W; без напряжения питания датчика
Адресное пространство на модуль
Макс. адресное пространство на модуль 8 byte; + 1 байт на информацию о качестве
Автоматическое кодирование Да
Механический кодирующий элемент Да
Тип механического кодирующего элемента Тип A
Выбор BaseUnit для вариантов подключения
2-проводное подключение BU-тип A0, A1
Число аналоговых входов 4; Дифференциальные входы
Макс. допустимое входное напряжение для входа напряжения (предел разрушения) 30 В
Макс. допустимый входной ток для токового входа (предел разрушения) 50 мА
Входные диапазоны (номинальные значения), напряжения
Сопротивление на входе (от 0 до 10 В) 120 kΩ
Входное сопротивление (от 1 В до 5 В) 120 kΩ
Сопротивление на входе (от -10 до 10 В) 120 kΩ
Сопротивление на входе (от -5 до +5 В) 120 kΩ
Диапазоны входных параметров (номинальные значения), ток
Сопротивление на входе (от 0 до 20 мА) 100 Ω; + прибл. прямое напряжение диодов 0,7 В
Входное сопротивление (от 4 мА до 20 мA) 100 Ω; + прибл. прямое напряжение диодов 0,7 В
Длина провода
Экранированные, макс. 1 000 m; 200 м для измерения напряжения
Принцип измерения суммирующий (сигма-дельта)
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 16 bit
Настраиваемое время интегрирования Да
Подавление напряжения помех для частоты помех f1 в Гц 16,6/50/60 Гц
Время преобразования (на канал) 180/60/50 мс
Выравнивание результатов измерений
Количество ступеней сглаживания 4; нет; 4-/8-/16-кр.
Параметрируемое Да
Соединение сигнального датчика
Для измерения напряжения Да
Для измерения напряжения в качестве 2- Да
Проводного измерительного преобразователя
Макс. полное сопротивление нагрузки 2- проводного измерительного преобразователя 650 Ω
Для измерения напряжения в качестве 4- проводного измерительного преобразователя Нет
Погрешность нелинейности (относительно диапазона входных параметров) (+/-) 0,01 %
Погрешность температуры (относительно диапазона входных параметров) (+/-) 0,005 %/K
Перекрестные модуляции между входами, мин. 50 дБ
Повторяемость в установившемся состоянии при 25 ° (относительно диапазона входных параметров), (+/-) Эксплуатационный предел погрешности во всем диапазоне температуры 0,05 % C
Напряжение относительно диапазона входных параметров, (+/-) 0,5 %
Ток относительно диапазона входных параметров, (+/-) 0,5 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 ° C)
Напряжение относительно диапазона входных параметров, (+/-) 0,3 %
Ток относительно диапазона входных параметров, (+/-) 0,3 %
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) 70 дБ
Макс. синфазное напряжение 10 В
Мин. синфазные помехи 90 дБ
Диагностическая функция Да
Аварийные сигналы
Диагностический сигнал Да
Сигнал предельного значения Нет
Диагностика
Контроль напряжения питания Да
Обрыв провода Да; при 4 - 20 мА
Короткое замыкание Да; при 1 - 5 В или в 2-проводном режиме: короткое замыкание питания датчика на массу или входа для питания датчика
Суммарная ошибка Да
Переполнение/незаполнение Да
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED) Да; зеленые светодиоды
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики канала Нет
Для диагностики модуля Да; зеленые/красные светодиоды
Гальваническая развязка каналов
Между каналами Да; по группам каналов между группой 2-проводных токовых входов и группой потенциальных входов
Между каналами и шиной на задней стенке Да
Между каналами и напряжением питания блока электроники Да; только при потенциальных входах
Между входами (UCM) 10 В пост. тока
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Подходит для приложений согласно AMS 2750 Да; Декларация о соответствии, см. сообщение 109757262 в Online- Support
Подходит для приложений согласно CQI-9 Да
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -30 °C; < 0 °C, начиная с FS02
Горизонтальный настенный монтаж, макс. 60 °C
Вертикальный настенный монтаж, мин. -30 °C; < 0 °C, начиная с FS02
Вертикальный настенный монтаж, макс. 50 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, 5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс. техническое описание
Ширина 15 мм
Высота 73 мм
Глубина 58 мм
Масса, прибл. 31 г
Артикул 6ES7134-6HD01-0BA1
Каталог ID ST76
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,041 Кг
Вид продуктов Модули ввода аналоговых сигналов
Производитель Siemens
Ценовая Группа 255
Группа Продукта 4520
Размер упаковки 6,80 x 7,70 x 2,40
Единицы Измерения 1 шт.
Описание Продукта SIMATIC ET 200SP, модуль аналогового ввода, AI 4XU/I 2-wire ST со стандартными функциями, 4 токовых/потенциальных входа, 2х-проводное подключение, упаковка из 1 шт. , для установки на базовый блок типа A0, A1 цветовой код CC03, диагностика модуля, 16 бит, +/-0,3%
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7134-6HD01-0BA1
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 125 дней
