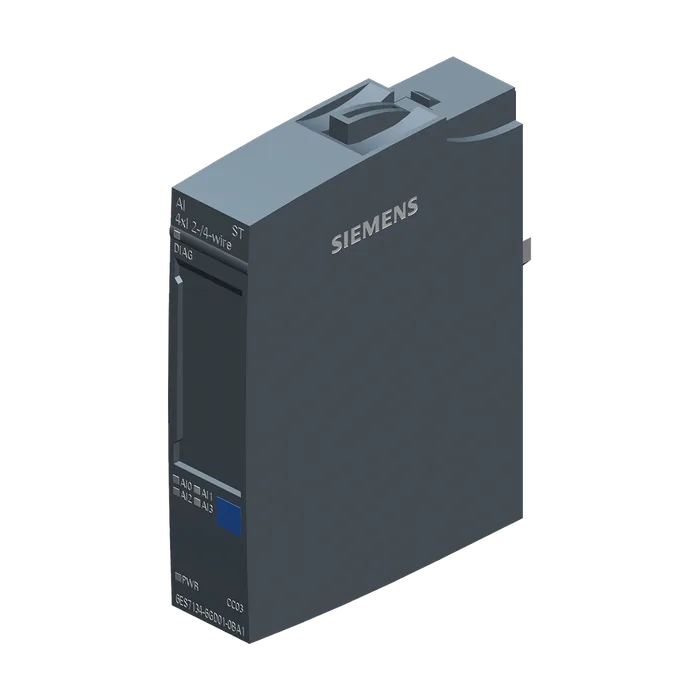

SIMATIC ET 200SP, модуль аналогового ввода, AI 4XI 2-/4-wire ST, со стандартными функциями, 4 токовых входа, 2х или 4х-проводное подключение, упаковка из 1 шт., для установки на базовый блок типа A0, A1, цветовой код CC03, диагностика модуля, 16 бит, +/-0,3%
25 348 ₽−19%20 533 ₽С НДС
Код товара: 6ES71346GD010BA1
Доступен к заказу
01
Описание
SIMATIC ET 200SP, модуль аналогового ввода, AI 4XI 2-/4-wire ST, со стандартными функциями, 4 токовых входа, 2х или 4х-проводное подключение, упаковка из 1 шт., для установки на базовый блок типа A0, A1, цветовой код CC03, диагностика модуля, 16 бит, +/-0,3%
Обозначение типа продуктаАл. 4 x I 2-/4-проводной шт.
Функциональный стандарт HWНе ниже FS02
Версия микропрограммного обеспечения
Возможно обновление микропрограммного обеспеченияДа
Применяемые системные блокиBU-тип A0, A1
Цветовой код на табличке цветовой маркировки в зависимости от модуляCC03
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииНет
Масштабируемый диапазон измеренийНет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеV14 / -
STEP 7 проектируемая/интегрированная среда, версия не нижеV5.6 с
PCS 7 проектируемая/интегрированная среда, версия не нижеV8.1 SP1
PROFIBUS, версия не ниже GSD/GSD-Revisionпо одному файлу GSD начиная с ревизии 3 и 5
PROFINET, версия не ниже GSD/GSD-RevisionGSDML, версия V2.3
Режим работы
Выборка с запасом по частоте дискретизацииНет
Изменение параметров в режиме RUN возможноДа
Калибровка в режиме RUN возможнаНет
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Макс. потребление тока37 mA; без питания датчиков
Питание датчика 24 В
Защита от короткого замыканияДа
Макс. выходной ток20 mA; макс. 50 мА на канал в течение < 10 с
Нормальная рассеиваемая мощность0,85 W; без напряжения питания датчика
Адресное пространство на модуль
Макс. адресное пространство на модуль8 byte; + 1 байт на информацию о качестве
Автоматическое кодированиеДа
Механический кодирующий элементДа
Тип механического кодирующего элементаТип A
Выбор BaseUnit для вариантов подключения
2-проводное подключениеBU-тип A0, A1
4-проводное подключениеBU-тип A0, A1
Число аналоговых входов4; Дифференциальные входы
Макс. допустимый входной ток для токового входа (предел разрушения)50 мА
Диапазоны входных параметров (номинальные значения), ток
Сопротивление на входе (от 0 до 20 мА)100 Ω; + прибл. Прямое напряжение диодов 0,7 В в 2-проводном режиме
Входное сопротивление (от -20 мА до +20 мА)100 Ω
Входное сопротивление (от 4 мА до 20 мA)100 Ω; + прибл. Прямое напряжение диодов 0,7 В в 2-проводном режиме
Длина провода
Экранированные, макс.1 000 м
Принцип измерениясуммирующий (сигма-дельта)
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком)16 bit
Настраиваемое время интегрированияДа
Подавление напряжения помех для частоты помех f1 в Гц16,6/50/60 Гц
Время преобразования (на канал)180/60/50 мс
Выравнивание результатов измерений
Количество ступеней сглаживания4; нет; 4-/8-/16-кр.
ПараметрируемоеДа
Соединение сигнального датчика
Для измерения напряженияНет
Для измерения напряжения в качестве 2-Да
Проводного измерительного преобразователя
Макс. полное сопротивление нагрузки 2- проводного измерительного преобразователя650 Ω
Для измерения напряжения в качестве 4- проводного измерительного преобразователяДа
Погрешность температуры (относительно диапазона входных параметров) (+/-)0,005 %/K
Перекрестные модуляции между входами, мин.50 dB; применимо до перенапряжения ±5 В на других каналах
Повторяемость в установившемся состоянии при 25 ° (относительно диапазона входных параметров), (+/-)0,05 % C
Эксплуатационный предел погрешности во всем диапазоне температуры
Ток относительно диапазона входных параметров, (+/-)0,5 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
Ток относительно диапазона входных параметров, (+/-)0,3 %
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 =частота помех
Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений)70 дБ
Макс. синфазное напряжение10 В
Мин. синфазные помехи90 дБ
Диагностическая функцияДа
Аварийные сигналы
Диагностический сигналДа
Сигнал предельного значенияНет
Диагностика
Контроль напряжения питанияДа
Обрыв проводаДа; при 4 - 20 мА
Короткое замыканиеДа; 2-проводной режим: короткое замыкание питания датчика на массу или входа для питания датчика
Суммарная ошибкаДа
Переполнение/незаполнениеДа
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED)Да; зеленые светодиоды
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаНет
Для диагностики модуляДа; зеленые/красные светодиоды
Гальваническая развязка каналов
Между каналамиДа; по группам каналов между группой 2-проводных токовых входов и группой 4-проводных токовых входов
Между каналами и шиной на задней стенкеДа
Между каналами и напряжением питания блока электроникиДа; только для 4-проводного измерительного преобразователя
Между входами (UCM)10 В пост. тока
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.-30 °C; < 0 °C, начиная с FS02
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-30 °C; < 0 °C, начиная с FS02
Вертикальный настенный монтаж, макс.50 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря,5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс.техническое описание
Ширина15 мм
Высота73 мм
Глубина58 мм
Масса, прибл.31 г
Артикул6ES7134-6GD01-0BA1
Каталог IDST76
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,040 Кг
Вид продуктовМодули ввода аналоговых сигналов
ПроизводительSiemens
Ценовая Группа255
Группа Продукта4520
Размер упаковки6,80 x 7,90 x 2,70
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC ET 200SP, модуль аналогового ввода, AI 4XI 2-/4-wire ST со стандартными функциями, 4 токовых входа, 2х или 4х-проводное подключение, упаковка из 1 шт. , для установки на базовый блок типа A0, A1 цветовой код CC03, диагностика модуля, 16 бит, +/-0,3%
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7134-6GD01-0BA1
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)120 дней
