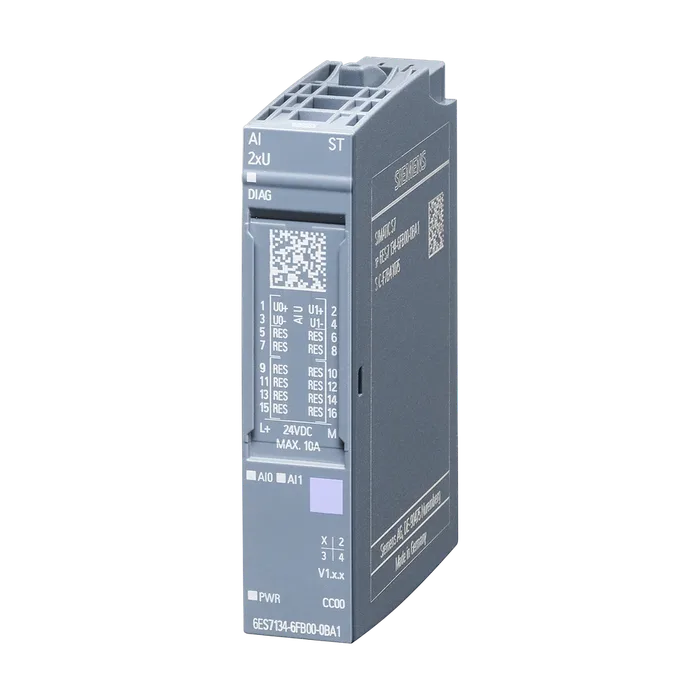

SIMATIC ET 200SP, модуль аналогового ввода, AI 2X U ST, напряжение, стандартный, упаковка ПО 1 шт., для установки на базовые блоки типа A0, A1, цветовой код CC00, диагностика модуля, 16 бит
20 719 ₽−19%16 703 ₽С НДС
Код товара: 6ES71346FB000BA1
Доступен к заказу
01
Описание
SIMATIC ET 200SP, модуль аналогового ввода, AI 2X U ST, напряжение, стандартный, упаковка ПО 1 шт., для установки на базовые блоки типа A0, A1, цветовой код CC00, диагностика модуля, 16 бит
Обозначение типа продуктаAI 2xU ST
Функциональный стандарт HWне ниже FS04
Версия микропрограммного обеспечения
Возможно обновление микропрограммного обеспеченияДа
Применяемые системные блокиBU-тип A0, A1
Цветовой код на табличке цветовой маркировки в зависимости от модуляCC00
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииНет
Масштабируемый диапазон измеренийНет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеV13 SP1
STEP 7 проектируемая/интегрированная среда, версия не нижеV5.5 SP3/-
PROFIBUS, версия не ниже GSD/GSD-Revisionпо одному файлу GSD начиная с ревизии 3 и 5
PROFINET, версия не ниже GSD/GSD-RevisionGSDML, версия V2.3
Режим работы
Выборка с запасом по частоте дискретизацииНет
Изменение параметров в режиме RUN возможноДа
Калибровка в режиме RUN возможнаНет
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Макс. потребление тока37 мА
Питание датчика 24 В
Нормальная рассеиваемая мощность0,9 Вт
Адресное пространство на модуль
Макс. адресное пространство на модуль4 byte; + 1 байт на информацию о качестве
Автоматическое кодированиеДа
Механический кодирующий элементДа
Тип механического кодирующего элементаТип A
Выбор BaseUnit для вариантов подключения
1-проводное подключениеBU-тип A0, A1
2-проводное подключениеBU-тип A0, A1
Число аналоговых входов2
При измерении напряжения2
Макс. допустимое входное напряжение для входа напряжения (предел разрушения)30 В
Погрешность температуры (относительно диапазона входных параметров) (+/-)0,005 %/K
Перекрестные модуляции между входами, мин.-50 дБ
Повторяемость в установившемся состоянии при 25 ° (относительно диапазона входных параметров), (+/-)0,05 % C
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона входных параметров, (+/-)0,5 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
Напряжение относительно диапазона входных параметров, (+/-)0,3 %
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 =частота помех
Мин. помехи нормального вида (пиковое значение помех < номинального значения70 дБ
Макс. синфазное напряжение10 В
Мин. синфазные помехи90 дБ
Диагностическая функцияДа
Аварийные сигналы
Диагностический сигналДа
Сигнал предельного значенияНет
Диагностика
Контроль напряжения питанияДа
Обрыв проводаНет
Короткое замыканиеДа; при 1 - 5 В
Суммарная ошибкаДа
Переполнение/незаполнениеДа
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED)Да; зеленый светодиод питания (PWR)
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаНет
Для диагностики модуляДа; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналамиНет
Между каналами и шиной на задней стенкеДа
Между каналами и напряжением питания блока электроникиДа
Между входами (UCM)10 В полного размаха напряжения
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.-30 °C; < 0 °C, начиная с FS04
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-30 °C; < 0 °C, начиная с FS04
Вертикальный настенный монтаж, макс.50 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря,5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс.техническое описание
Ширина15 мм
Высота73 мм
Глубина58 мм
Масса, прибл.31 г
Артикул6ES7134-6FB00-0BA1
Каталог IDST76
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,039 Кг
Вид продуктовМодули ввода аналоговых сигналов
ПроизводительSiemens
Ценовая Группа255
Группа Продукта4520
Размер упаковки7,00 x 7,80 x 2,70
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC ET 200SP, МОДУЛЬ АНАЛОГОВОГО ВВОДА, AI 2X U ST, НАПРЯЖЕНИЕ, СТАНДАРТНЫЙ, УПАКОВКА ПО 1 ШТ., ДЛЯ УСТАНОВКИ НА БАЗОВЫЕ БЛОКИ ТИПА A0, A1, ЦВЕТОВОЙ КОД CC00, ДИАГНОСТИКА МОДУЛЯ, 16 БИТ
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7134-6FB00-0BA1
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
