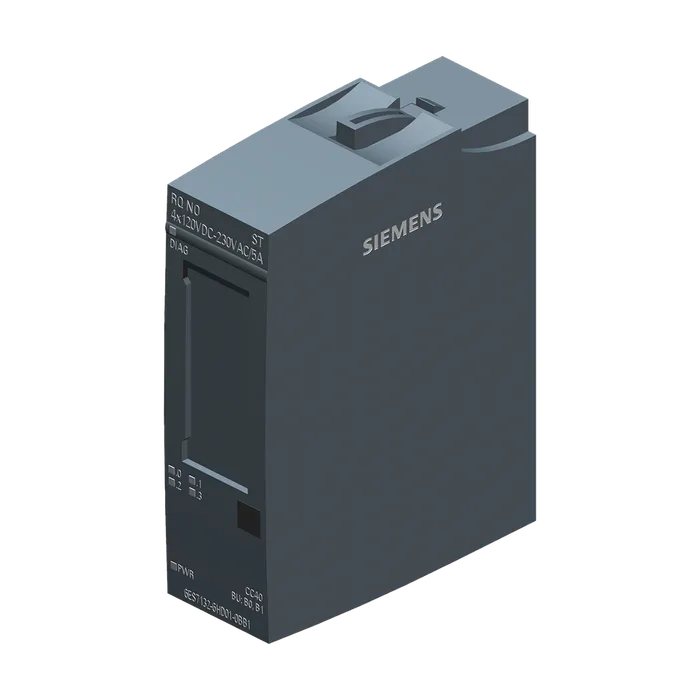

SIMATIC ET 200SP, модуль релейных выходов, RQ NO 4x 120 В DC..230VAC/5A ST, со стандартными функциями, 4 нормально-открытых контакта, изолированные контакты, упаковка из 10 шт., для установки на базовые блоки типа B0 и B1, цветовой код CC40, замещающее значение, диагностика модуля для напряжения питания
4 708,75 ₽−19%3 824 ₽С НДС
Код товара: 6ES71326HD012BB1
Доступен к заказу
01
Описание
SIMATIC ET 200SP, модуль релейных выходов, RQ NO 4x 120 В DC..230VAC/5A ST, со стандартными функциями, 4 нормально-открытых контакта, изолированные контакты, упаковка из 10 шт., для установки на базовые блоки типа B0 и B1, цветовой код CC40, замещающее значение, диагностика модуля для напряжения питания
Обозначение типа продуктаRQ 4x120 В пост. тока ... 230 В прем. тока/5 A NO ST
Функциональный стандарт HWНе ниже FS02
Версия микропрограммного обеспеченияV0.0
Возможно обновление микропрограммного обеспеченияНет
Применяемые системные блокиBU-тип B0, B1
Цветовой код на табличке цветовой маркировки в зависимости от модуляCC40
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииНет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеV14
STEP 7 проектируемая/интегрированная среда, версия не нижеверсия V5.5 SP3
PCS 7 проектируемая/интегрированная среда, версия не нижеV8.1 SP1
PROFIBUS, версия не ниже GSD/GSD-Revisionпо одному файлу GSD начиная с ревизии 3 и 5
PROFINET, версия не ниже GSD/GSD-RevisionGSDML, версия V2.3
Режим работы
DQ с функцией экономии энергииНет
Выборка с запасом по частоте дискретизацииНет
Резервирование
Возможность резервированияДа
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Потребление тока (номинальное)55 mA; без нагрузки
Номинальное значение (перем. ток)230 В
Нормальная рассеиваемая мощность1,5 Вт
Адресное пространство на модуль
Вводы+ 1 байт на информацию о качестве
Выводы1 byte
Автоматическое кодированиеДа
Механический кодирующий элементДа
Тип механического кодирующего элементатип C
Выбор BaseUnit для вариантов подключения
2-проводное подключениеБазовый блок, тип B1
3-проводное подключениеБазовый блок, тип B0
Вид цифровых выходовРеле
Вид выходов4
С вытекающим токомДа
С втекающим токомДа
Цифровые выходы параметрируемыеДа
Защита от короткого замыканияНет
Параллельное подключение двух выходов
Для логических схемДа
Для повышения мощностиНет
Для резервного включения нагрузкиДа
Частота коммутации
При омической нагрузке, макс.2 Гц
При индуктивной нагрузке, макс.0,5 Гц
При ламповой нагрузке, макс.2 Гц
Суммарный ток выходов
Макс. ток на канал5 А
Макс. ток на модуль20 А
Суммарный ток выходов (на модуль)
Горизонтальный настенный монтаж
До 50 ℃, макс.20 А
До 60 ℃, макс.16 А
Вертикальный настенный монтаж
До 40 °C, макс.20 А
До 50 ℃, макс.16 А
Релейные выходы
Число релейных выходов4
Номинальное напряжение питания на катушке реле L+ (пост. ток)24 В
Макс. потребляемый ток реле (ток в катушках всех реле)40 мА
Внешний предохранитель для релейных выходовда, с 6 А
Ном. напряжение переключения (пост. ток)От 24 до 120 В пост. тока
Ном. напряжение переключения (пер. ток)от 24 до 230 В перем. тока
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.200 м
Диагностическая функцияДа
Возможность включения заменяющих значенийДа
Аварийные сигналы
Диагностический сигналДа
Диагностика
Контроль напряжения питанияДа
Обрыв проводаНет
Короткое замыканиеНет
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED)Да; зеленый светодиод питания (PWR)
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаНет
Для диагностики модуляДа; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналамиДа
Между каналами и шиной на задней стенкеДа
Между каналами и напряжением питания блока электроникиДа
Между каналами и шиной на задней стенке/напряжение питания240 В перем. тока
Изоляция, испытанная посредством2 500 В пост. тока (типовое испытание)
Испытанная посредством
Между каналами и шиной на задней стенке/напряжение питания2 500 В пост. тока
Между шиной на задней стенке и напряжением питания707 В пост. тока (типовое испытание)
Применяется для функций обеспечения безопасностиНет
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.-30 °C
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-30 °C
Вертикальный настенный монтаж, макс.50 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.2 000 m; По запросу: Высоты монтажа больше 2 000 м
Ширина20 мм
Высота73 мм
Глубина58 мм
Масса, прибл.40 г
Артикул6ES7132-6HD01-2BB1
Каталог IDST76
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,044 Кг
Вид продуктовМодули вывода дискретных сигналов
ПроизводительSiemens
Ценовая Группа255
Группа Продукта4520
Размер упаковки10,60 x 14,90 x 0,70
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC ET 200SP, модуль релейных выходов, RQ NO 4x 120V DC..230VAC/5A ST, со стандартными функциями, 4 нормально-открытых контакта, изолированные контакты, упаковка из 10 шт., для установки на базовые блоки типа B0 и B1, цветовой код CC40, замещающее значение, диагностика модуля для напряжения питания
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7132-6HD01-2BB1
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
