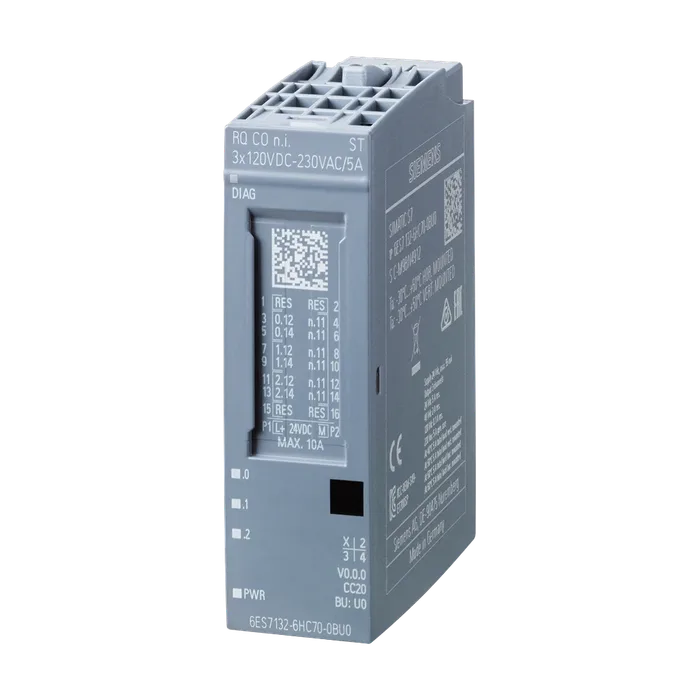

SIMATIC ET 200SP, модуль релейных выходов, RQ COni 3x120VDC..230VAC/5A ST, 3 перекидных контакта (CO), неизолированные контакты, упаковка из 1 шт., для установки на базовые блоки типа U0, цветовой код CC20, замещающее значение, диагностика модуля для напряжения питания
4 708,75 ₽−18%3 857 ₽С НДС
Код товара: 6ES71326HC700BU0
Доступен к заказу
01
Описание
SIMATIC ET 200SP, модуль релейных выходов, RQ COni 3x120VDC..230VAC/5A ST, 3 перекидных контакта (CO), неизолированные контакты, упаковка из 1 шт., для установки на базовые блоки типа U0, цветовой код CC20, замещающее значение, диагностика модуля для напряжения питания
Обозначение типа продуктаRQ 3x120VDC-230VAC/5A CO n.i. ST
Версия микропрограммного обеспеченияV0.0
Возможно обновление микропрограммного обеспеченияНет
Применяемые системные блокиБазовый блок, тип U0
Цветовой код на табличке цветовой маркировки в зависимости от модуляCC20
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииНет
Резервирование
Возможность резервированияДа
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Потребление тока (номинальное)55 mA; без нагрузки
Номинальное значение (перем. ток)230 В
Нормальная рассеиваемая мощность1,4 Вт
Адресное пространство на модуль
Вводы+ 1 байт на информацию о качестве
Выводы1 byte
Автоматическое кодированиеДа
Механический кодирующий элементДа
Тип механического кодирующего элементатип C
Выбор BaseUnit для вариантов подключения
2-проводное подключениеБазовый блок, тип U0
3-проводное подключениеБазовый блок, тип U0
Вид цифровых выходовРеле
Вид выходов3
С вытекающим токомДа
С втекающим токомДа
Цифровые выходы параметрируемыеДа
Защита от короткого замыканияНет
Коммутационная способность выходов
Параллельное подключение двух выходов
Для логических схемДа
Для повышения мощностиНет
Для резервного включения нагрузкиДа
Частота коммутации
При омической нагрузке, макс.2 Гц
При индуктивной нагрузке, макс.0,5 Гц
При ламповой нагрузке, макс.2 Гц
Суммарный ток выходов
Макс. ток на канал5 А
Макс. ток на модуль5 А
Суммарный ток выходов (на модуль)
Горизонтальный настенный монтаж
До 50 ℃, макс.5 А
До 60 ℃, макс.5 А
Вертикальный настенный монтаж
До 40 °C, макс.5 А
До 50 ℃, макс.5 А
Релейные выходы
Число релейных выходов3; Переключающий контакт, неизолированный
Номинальное напряжение питания на катушке реле L+ (пост. ток)24 В
Макс. потребляемый ток реле (ток в катушках всех реле)40 мА
Внешний предохранитель для релейныхда, со слаботочным предохранителем, имеющим ток расцепления
Выходовмакс. 6,3 А, быструю характеристику срабатывания и отключающую способность 1.500 А
Ном. напряжение переключения (пост. ток)От 24 до 120 В пост. тока
Ном. напряжение переключения (пер. ток)от 24 до 230 В перем. тока
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.200 м
Диагностическая функцияДа
Возможность включения заменяющих значенийДа
Аварийные сигналы
Диагностический сигналДа
Диагностика
Контроль напряжения питанияДа
Обрыв проводаНет
Короткое замыканиеНет
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED)Да; зеленый светодиод питания (PWR)
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаНет
Для диагностики модуляДа; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналамиНет
Между каналами и шиной на задней стенкеДа
Между каналами и напряжением питания блока электроникиДа
Изоляция, испытанная посредством2000 В DC (контрольные испытания)
Испытанная посредством
Между каналами и шиной на задней стенке/напряжение питания2000 В DC (контрольные испытания)
Между шиной на задней стенке и напряжением питания707 В пост. тока (типовое испытание)
Применяется для функций обеспечения безопасностиНет
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.-30 °C
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-30 °C
Вертикальный настенный монтаж, макс.50 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.2 000 м
Ширина20 мм
Высота73 мм
Глубина58 мм
Масса, прибл.40 г
Артикул6ES7132-6HC70-0BU0
Каталог IDST76
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,056 Кг
Вид продуктовМодули вывода дискретных сигналов
ПроизводительSiemens
Ценовая Группа255
Группа Продукта4520
Размер упаковки6,90 x 7,50 x 2,90
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC ET 200SP, модуль релейных выходов, RQ COni 3x120VDC..230VAC/5A ST, 3 перекидных контакта (CO), неизолированные контакты, упаковка из 1 шт., для установки на базовые блоки типа U0, цветовой код CC20, замещающее значение, диагностика модуля для напряжения питания
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7132-6HC70-0BU0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
