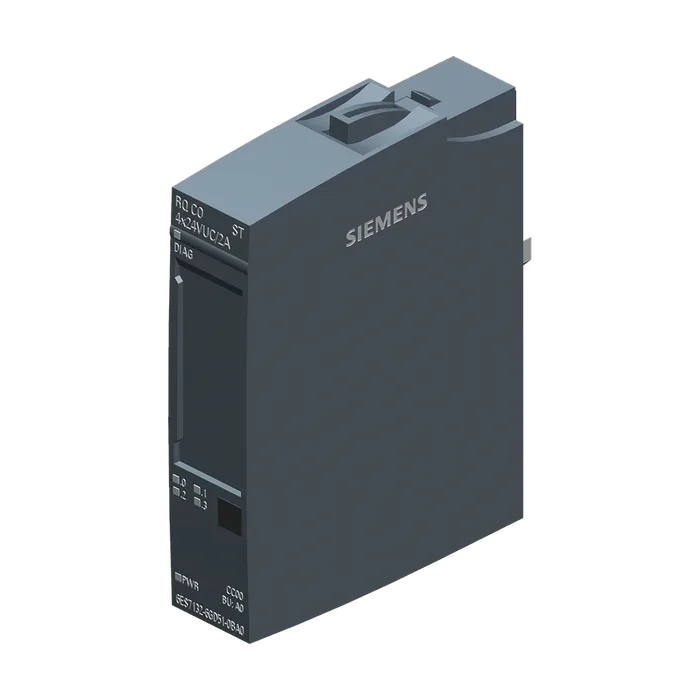

SIMATIC ET 200SP, модуль релейных выходов, RQ CO 4x 24 В DC/2A ST, со стандартными функциями, 4 перекидных контакта, изолированные контакты, упаковка из 1 шт., для установки на базовый блок типа A0, цветовой код CC00, замещающее значение, диагностика модуля для напряжения питания
6 942 ₽−18%5 705 ₽С НДС
Код товара: 6ES71326GD510BA0
Доступен к заказу
01
Описание
SIMATIC ET 200SP, модуль релейных выходов, RQ CO 4x 24 В DC/2A ST, со стандартными функциями, 4 перекидных контакта, изолированные контакты, упаковка из 1 шт., для установки на базовый блок типа A0, цветовой код CC00, замещающее значение, диагностика модуля для напряжения питания
Обозначение типа продуктаRQ CO 4x24VDC/2A ST
Функциональный стандарт HWНе ниже FS02
Версия микропрограммного обеспеченияV0.0
Возможно обновление микропрограммного обеспеченияНет
Применяемые системные блокиBU-тип A0
Цветовой код на табличке цветовой маркировки в зависимости от модуляCC00
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииНет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеV14
STEP 7 проектируемая/интегрированная среда, версия не нижеверсия V5.5 SP3
PROFIBUS, версия не ниже GSD/GSD-Revisionпо одному файлу GSD начиная с ревизии 3 и 5
PROFINET, версия не ниже GSD/GSD-RevisionGSDML, версия V2.3
Режим работы
DQ с функцией экономии энергииНет
Выборка с запасом по частоте дискретизацииНет
Резервирование
Возможность резервированияДа
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Потребление тока (номинальное)50 мА
Нормальная рассеиваемая мощность1,2 Вт
Адресное пространство на модуль
Вводы+ 1 байт на информацию о качестве
Выводы1 byte
Автоматическое кодированиеДа
Механический кодирующий элементДа
Тип механического кодирующего элементатип C
Вид цифровых выходовРеле
Вид выходов4
С вытекающим токомДа
С втекающим токомДа
Цифровые выходы параметрируемыеДа
Защита от короткого замыканияНет
Параллельное подключение двух выходов
Для логических схемДа
Для повышения мощностиНет
Для резервного включения нагрузкиДа
Частота коммутации
При омической нагрузке, макс.2 Гц
Суммарный ток выходов
Макс. ток на канал2 А
Макс. ток на модуль8 А
Суммарный ток выходов (на модуль)
Горизонтальный настенный монтаж
До 40 °C, макс.8 А
До 50 ℃, макс.6 А
До 60 ℃, макс.4 А
Вертикальный настенный монтаж
До 30 °C, макс.8 А
До 40 °C, макс.6 А
До 50 ℃, макс.4 А
Релейные выходы
Число релейных выходов4
Номинальное напряжение питания на катушке реле L+ (пост. ток)24 В
Макс. потребляемый ток реле (ток в катушках всех реле)40 мА
Макс. число коммутационных циклов500 000
Коммутационная способность контактов
При омической нагрузке, макс.2 А
Макс. тепловой ток длительной нагрузки2 А
Мин. коммутируемый ток1 mA; 5 В пост. тока
Ном. напряжение переключения (пост. ток)24 В
Ном. напряжение переключения (пер. ток)24 В
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.200 м
Диагностическая функцияДа
Возможность включения заменяющих значенийДа
Аварийные сигналы
Диагностический сигналДа
Диагностика
Контроль напряжения питанияДа
Обрыв проводаНет
Короткое замыканиеНет
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED)Да; зеленый светодиод питания (PWR)
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаНет
Для диагностики модуляДа; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналамиДа
Между каналами и шиной на задней стенкеДа
Между каналами и напряжением питания блокаДа
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Применяется для функций обеспечения безопасностиНет
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.-30 °C
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-30 °C
Вертикальный настенный монтаж, макс.50 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.2 000 m; По запросу: Высоты монтажа больше 2 000 м
Ширина15 мм
Высота73 мм
Глубина58 мм
Масса, прибл.30 г
Артикул6ES7132-6GD51-0BA0
Каталог IDST76
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,038 Кг
Вид продуктовМодули вывода дискретных сигналов
ПроизводительSiemens
Ценовая Группа255
Группа Продукта4520
Размер упаковки6,80 x 7,70 x 2,70
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC ET 200SP, модуль релейных выходов, RQ CO 4x 24V DC/2A ST, со стандартными функциями, 4 перекидных контакта, изолированные контакты, упаковка из 1 шт., для установки на базовый блок типа A0, цветовой код CC00, замещающее значение, диагностика модуля для напряжения питания
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7132-6GD51-0BA0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)150 дней
