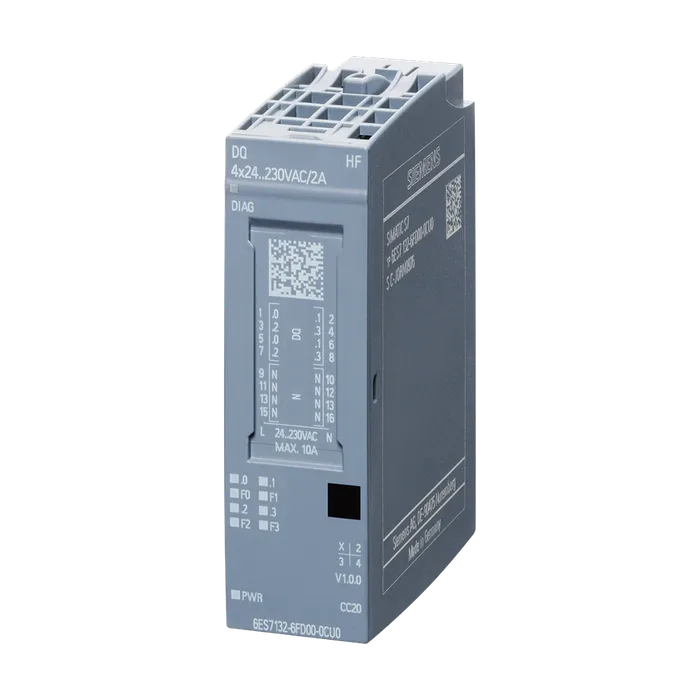

SIPLUS ET 200SP, модуль дискретных выходов DQ 4x24.. 230 В AC/2A HF, 4 дискретных выхода ~24…230 В, упаковка - 1 шт., с базовыми функциями, для установки на базовый блок типа A0, цветовой код CC00, диагностика модуля
15 121,06 ₽−18%12 450 ₽С НДС
Код товара: 6ES71326FD000CU0
Доступен к заказу
01
Описание
SIPLUS ET 200SP, модуль дискретных выходов DQ 4x24.. 230 В AC/2A HF, 4 дискретных выхода ~24…230 В, упаковка - 1 шт., с базовыми функциями, для установки на базовый блок типа A0, цветовой код CC00, диагностика модуля
Обозначение типа продуктаDQ 4x24 ... 230 В перем. тока/2 A HF
Функциональный стандарт HWНе ниже FS03
Версия микропрограммного обеспечения
Возможно обновление микропрограммного обеспеченияДа
Применяемые системные блокиБазовый блок, тип U0
Цветовой код на табличке цветовой маркировки в зависимости от модуляCC20
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииНет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеV14
STEP 7 проектируемая/интегрированная среда, версия не нижене ниже STEP 7 V5.5
PROFIBUS, версия не ниже GSD/GSD-RevisionGSD не ниже версии 5
PROFINET, версия не ниже GSD/GSD-RevisionGSDML, версия V2.3
3-проводное подключениеБазовый блок, тип U0 + модуль распределения потенциала
Вид цифровых выходовСимистор
Вид выходов4
С вытекающим токомНет
С втекающим токомДа
Цифровые выходы параметрируемыеДа
Защита от короткого замыканияНет; требуется внешняя защита предохранителем
Распознавание обрыва проводаДа; поканально
Нормальный порог срабатывания1 mA; От 40 В перем. тока
Защита от перегрузкиНет; В модульном источнике питания необходимо предусмотреть слаботочный предохранитель с током срабатывания 10 А и безынерционной характеристикой срабатывания
Включение цифрового входаДа
Коммутационная способность выходов
При индуктивной нагрузке, макс.2 А
При ламповой нагрузке, макс.100 W; Tungsten Rating по UL; для холодных проводников более высокой мощности см. указания в руководстве
Выходное напряжение
Для сигнала "1", мин.20,4 В
Выходной ток
Для сигнала "1", номинальное значение2 А
Для сигнала "1", диапазон допустимых значений, мин.10 мА
Для сигнала "1", диапазон допустимых значений, макс.4 A; См. данные для снижения значений параметров в руководстве
Для сигнала "0", ток покоя, макс.3 мА
Задержка на выходе при омической нагрузке
С "0" на "1", макс.40 ms; 2 AC-цикла
С "1" на "0", макс.20 ms; макс. 1 AC-цикл
Параллельное подключение двух выходов
Для логических схемНет
Для повышения мощностиНет
Для резервного включения нагрузкиДа
Частота коммутации
При омической нагрузке, макс.10 Hz; Действительно для режима эксплуатации DQ; в варианте PC ограничено сетевой частотой
При индуктивной нагрузке (согласно IEC 60947-5-10 Hz; Действительно для режима эксплуатации DQ; в варианте PC
1, AC15), макс.ограничено сетевой частотой
При ламповой нагрузке, макс.1 Hz; Действительно для режима эксплуатации DQ; в варианте PC ограничено сетевой частотой
Суммарный ток выходов
Макс. ток на модуль8 А
Суммарный ток выходов (на модуль)
Горизонтальный настенный монтаж
До 40 °C, макс.8 А
До 50 ℃, макс.6 А
До 60 ℃, макс.4 А
Вертикальный настенный монтаж
До 30 °C, макс.8 А
До 40 °C, макс.6 А
До 50 ℃, макс.4 А
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.600 м
Диагностическая функцияДа
Возможность включения заменяющих значенийДа
Аварийные сигналы
Диагностический сигналДа
Диагностика
Считываемая диагностическая информацияДа
Контроль напряжения питанияДа
Обрыв проводаДа; поканально
Короткое замыканиеНет
Суммарная ошибкаДа
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED)Да; зеленый светодиод питания (PWR)
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаДа; красный светодиод работы (Fn)
Для диагностики модуляДа; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналамиНет
Между каналами и шиной на задней стенкеДа
Между каналами и напряжением питания блока электроникиНет
Изоляция, испытанная посредством2 545 В пост. тока/2 с (стандартное испытание)
Применяется для функций обеспечения безопасностиНет
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.-30 °C
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-30 °C
Вертикальный настенный монтаж, макс.50 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.2 000 m; По запросу: Высоты монтажа больше 2 000 м
Ширина20 мм
Высота73 мм
Глубина58 мм
Масса, прибл.50 г
Артикул6ES7132-6FD00-0CU0
Каталог IDST76
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,061 Кг
Вид продуктовМодули вывода дискретных сигналов
ПроизводительSiemens
Ценовая Группа255
Группа Продукта4520
Размер упаковки6,80 x 7,90 x 3,20
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS ET 200SP, модуль дискретных выходов DQ 4x 24.. 230V AC/2A HF, 4 дискретных выхода ~24…230 В, упаковка - 1 шт., с базовыми функциями, для установки на базовый блок типа A0, цветовой код CC00, диагностика модуля
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7132-6FD00-0CU0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
