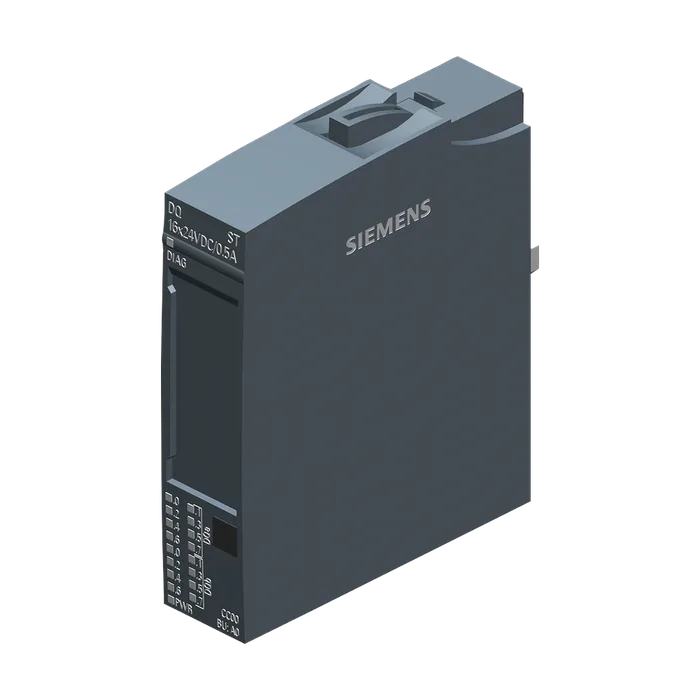

SIMATIC ET 200SP, модуль дискретных выходов, DQ 16x 24 В DC/0,5 А ST, со стандартными функциями, выход PNP, (source, P-switching), упаковка из 10 шт., для установки на базовый блок типа A0, цветовой код CC00, замещающее значение, диагностика модуля для: кз на L+ и на землю, обрыв проводов
6 963,64 ₽−19%5 663 ₽С НДС
Код товара: 6ES71326BH012BA0
Доступен к заказу
01
Описание
SIMATIC ET 200SP, модуль дискретных выходов, DQ 16x 24 В DC/0,5 А ST, со стандартными функциями, выход PNP, (source, P-switching), упаковка из 10 шт., для установки на базовый блок типа A0, цветовой код CC00, замещающее значение, диагностика модуля для: кз на L+ и на землю, обрыв проводов
Обозначение типа продуктаDQ 16x24 В пост. тока/0,5 A ST
Функциональный стандарт HWНе ниже FS03
Версия микропрограммного обеспеченияV0.0
Возможно обновление микропрограммного обеспеченияНет
Применяемые системные блокиBU-тип A0
Цветовой код на табличке цветовой маркировки в зависимости от модуляCC00
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииНет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеV14
STEP 7 проектируемая/интегрированная среда, версия не нижеверсия V5.5 SP3
PCS 7 проектируемая/интегрированная среда, версия не нижеV8.1 SP1
PROFIBUS, версия не ниже GSD/GSD-Revisionпо одному файлу GSD начиная с ревизии 3 и 5
PROFINET, версия не ниже GSD/GSD-RevisionGSDML, версия V2.3
Режим работы
DQ с функцией экономии энергииНет
Выборка с запасом по частоте дискретизацииНет
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Макс. потребление тока60 mA; без нагрузки
Номинальное значение (пост. ток)24 В
Нормальная рассеиваемая мощность1 Вт
Адресное пространство на модуль
Макс. адресное пространство на модуль2 byte; + 2 байта на информацию о качестве
Автоматическое кодированиеДа
Механический кодирующий элементДа
Тип механического кодирующего элементаТип A
Выбор BaseUnit для вариантов подключения
1-проводное подключениеBU-тип A0
2-проводное подключениеБазовый блок, тип A0 + модуль распределения потенциала
3-проводное подключениеБазовый блок, тип A0 + модуль распределения потенциала
4-проводное подключениеБазовый блок, тип A0 + модуль распределения потенциала
Вид цифровых выходовSource Output (PNP, P-переключение)
Контроль напряжения питания (PWR-LED)Да; зеленый светодиод питания (PWR)
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаНет
Для диагностики модуляДа; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналамиНет
Между каналами и шиной на задней стенкеДа
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Применяется для функций обеспечения безопасностиНет
Пригодно для безопасно-ориентированного отключения стандартных узловДа; см. идентификатор записи в вопросах и ответах: 39198632
Максимально достижимый класс безопасности в безопасном режиме
Уровень производительности согласно ISO 13849-1PL d
Уровень полноты безопасности согласно IEC 61508SIL 2
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.-30 °C; < 0 °C, начиная с FS03
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-30 °C; < 0 °C, начиная с FS03
Вертикальный настенный монтаж, макс.50 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря,5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс.техническое описание
Ширина15 мм
Высота73 мм
Глубина58 мм
Масса, прибл.30 г
Артикул6ES7132-6BH01-2BA0
Каталог IDST76
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,030 Кг
Вид продуктовМодули вывода дискретных сигналов
ПроизводительSiemens
Ценовая Группа255
Группа Продукта4520
Размер упаковки8,30 x 14,90 x 0,70
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC ET 200SP, модуль дискретных выходов, DQ 16x 24V DC/0,5A ST, со стандартными функциями, выход PNP, (source, P-switching), упаковка из 10 шт., для установки на базовый блок типа A0, цветовой код CC00, замещающее значение, диагностика модуля для: КЗ на L+ и на землю, обрыв проводов
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7132-6BH01-2BA0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
