Модуль ввода-вывода Siemens 6ES7132-6BD20-0DA0
В пути

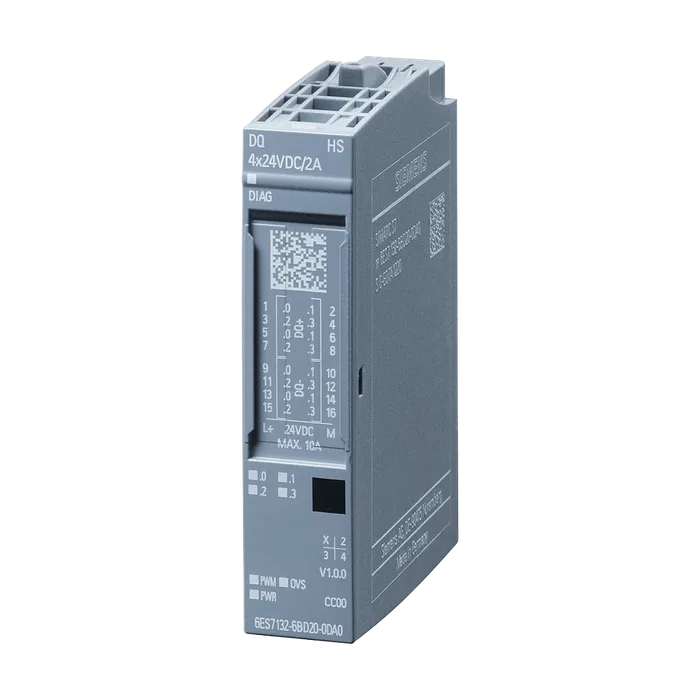

Модуль ввода-вывода Siemens 6ES7132-6BD20-0DA0
SIMATIC ET 200SP, модуль дискретного вывода, DQ 4X=24 В/2A HIGH SPEED, в упаковке: 1 шт., для установки на базовый блок A0, цветовой код CC00, три альтернативных режима работы: дискретные выходы, передискретизация, ШИМ, диагностика модуля
28 871 ₽ −17% 23 923 ₽ С НДС
Код товара: 6ES71326BD200DA0
Доступен к заказу
01
Описание
SIMATIC ET 200SP, модуль дискретного вывода, DQ 4X=24 В/2A HIGH SPEED, в упаковке: 1 шт., для установки на базовый блок A0, цветовой код CC00, три альтернативных режима работы: дискретные выходы, передискретизация, ШИМ, диагностика модуля
Обозначение типа продукта DQ 4 x 24 В пост. тока/2 A HS
Функциональный стандарт HW Начиная с FS05
Версия микропрограммного обеспечения
Возможно обновление микропрограммного обеспечения Да
Применяемые системные блоки BU-тип A0
Цветовой код на табличке цветовой маркировки в зависимости от модуля CC00
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Режим тактовой синхронизации Да; только режим эксплуатации DQ и OVS
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже Начиная со STEP 7 V15.1
STEP 7 проектируемая/интегрированная среда, версия не ниже посредством GSD начиная с V5.6 HF4
PROFIBUS, версия не ниже GSD/GSD-Revision по одному файлу GSD начиная с ревизии 3 и 5
PROFINET, версия не ниже GSD/GSD-Revision GSDML V2.33
Режим работы
DQ с функцией экономии энергии Да; Управление вентилем
Кулачковое управление (переключение при сравнительных значениях) Да; Посредством связи модуль-модуль (MtM)
Выборка с запасом по частоте дискретизации Да
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Макс. потребление тока 50 mA; без нагрузки
Номинальное значение (пост. ток) 24 В
Нормальная рассеиваемая мощность 2,5 W; при 24 В, 25 °C, DQ-режим, 2 A на канал
Адресное пространство на модуль
Вводы 1 byte; макс. 14 байт в режиме кулачкового управления
Выводы 1 byte; макс. 16 байт в режиме избыточной дискретизации
Автоматическое кодирование Да
Механический кодирующий элемент Да
Тип механического кодирующего элемента Тип A
Выбор BaseUnit для вариантов подключения
1-проводное подключение BU-тип A0
2-проводное подключение BU-тип A0
3-проводное подключение BU типа A0 с клеммами AUX или модулем распределения потенциалов
4-проводное подключение Базовый блок, тип A0 + модуль распределения потенциала
Вид цифровых выходов Source Output (PNP, P-переключение)
Вид выходов 4
С вытекающим током Нет
С втекающим током Да; Двухтактный выход
Цифровые выходы параметрируемые Да
Защита от короткого замыкания Да
Нормальный порог срабатывания 6 А
Ограничение индуктивного напряжения отключения M (-1 В)
Включение цифрового входа Нет
Функции цифровых выходов, параметрируемые
Переключение при сравнительных значениях Да
Макс. число кривых кулачка 4
Количество кулачков на модуль, макс. 16
Количество кулачков на дорожку, макс. 16
Поддерживаемые типы осей Линейные и ротационные оси с модульной функцией
Гистерезис Да
Импульсный кулачковый вывод Да
Диапазон сравнительных значений, макс. от -2.147.483.648 до 2.147.483.647 (определяется пользователем в пределах данного диапазона)
Свободно используемый цифровой выход Да
Выход PWM Да
Макс. число 4
Продолжительность периода Да; 0 мс, 0,2 мс, 0,4 мс, 0,93 мс, 1,33 мс, 4,27 мс, 10,67 мс, 21,33 мс,
Параметрируемая 34,13 мс, 59,73 мс
Разрешение продолжительности включения 0,1 %
Цифровой выход с супердискретизацией Да
Макс. число 4
Макс. число значений на цикл 32
Мин. разрешение 100 μs
Коммутационная способность выходов
При омической нагрузке, макс. 2 А
При ламповой нагрузке, макс. 10 Вт
Диапазон сопротивления нагрузке
Нижний предел 12 Ω
Верхний предел 3 400 Ω
Выходной ток
Для сигнала "1", номинальное значение 2 А
Для сигнала "0", ток покоя, макс. 0,1 мА
Задержка на выходе при омической нагрузке
С "0" на "1", макс. 1 μs
С "1" на "0", макс. 1 μs
Параллельное подключение двух выходов
Для повышения мощности Нет
Частота коммутации
При омической нагрузке, макс. 5 кГц
При индуктивной нагрузке, макс. 5 кГц
При ламповой нагрузке, макс. 5 кГц
Суммарный ток выходов
Макс. ток на канал 2 А
Макс. ток на модуль 8 А
Суммарный ток выходов (на модуль)
До 30 °C, макс. 8 A; DQ-Mode
До 40 °C, макс. 6,9 A; DQ-Mode
До 50 ℃, макс. 4,7 A; DQ-Mode
До 60 ℃, макс. 2,5 A; DQ-Mode
Вертикальный настенный монтаж
До 30 °C, макс. 7,2 A; DQ-Mode
До 40 °C, макс. 5,6 A; DQ-Mode
До 50 ℃, макс. 4 A; DQ-Mode
Длина провода
Экранированные, макс. 50 м
Неэкранированные, макс. 50 м
Мин. время обработки и активации (TWA) 40 μs
Макс. время цикла шины (TDP) 125 μs
Макс. фазовые флуктуации 1 μs
Диагностическая функция Да
Возможность включения заменяющих значений Да
Аварийные сигналы
Диагностический сигнал Да
Диагностика
Считываемая диагностическая информация Да
Контроль напряжения питания Да
Обрыв провода Нет
Короткое замыкание Да; по модулям
Суммарная ошибка Да
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED) Да; зеленый светодиод питания (PWR)
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики канала Нет
Для диагностики модуля Да; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналами Нет
Между каналами и шиной на задней стенке Да
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Применяется для функций обеспечения безопасности Нет
Пригодно для безопасно-ориентированного отключения стандартных узлов Нет
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -30 °C
Горизонтальный настенный монтаж, макс. 60 °C
Вертикальный настенный монтаж, мин. -30 °C
Вертикальный настенный монтаж, макс. 50 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, 5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс. техническое описание
Ширина 15 мм
Высота 73 мм
Глубина 58 мм
Масса, прибл. 31 г
Артикул 6ES7132-6BD20-0DA0
Каталог ID ST76
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,039 Кг
Вид продуктов Модули вывода дискретных сигналов
Производитель Siemens
Ценовая Группа 255
Группа Продукта 4520
Размер упаковки 6,90 x 7,50 x 2,70
Единицы Измерения 1 шт.
Описание Продукта SIMATIC ET 200SP, МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА, DQ 4X= 24 В/2A HIGH SPEED, В УПАКОВКЕ: 1 ШТ., ДЛЯ УСТАНОВКИ НА БАЗОВЫЙ БЛОК A0, ЦВЕТОВОЙ КОД CC00, ТРИ АЛЬТЕРНАТИВНЫХ РЕЖИМА РАБОТЫ: ДИСКРЕТНЫЕ ВЫХОДЫ, ПЕРЕДИСКРЕТИЗАЦИЯ, ШИМ, ДИАГНОСТИКА МОДУЛЯ
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7132-6BD20-0DA0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 165 дней
