Модуль ввода-вывода Siemens 6ES7132-6BD20-0BA0
В пути

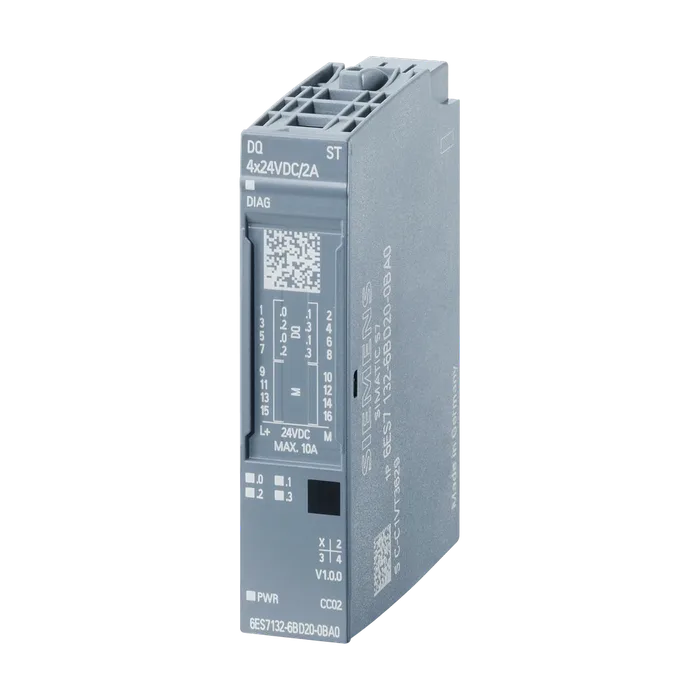

Модуль ввода-вывода Siemens 6ES7132-6BD20-0BA0
SIMATIC ET 200SP, модуль дискретного вывода, DQ 4X=24 В/2A стандартный, для установки на базовый блок типа A0, цветовой код CC02, диагностика модуля
9 782 ₽ −18% 8 067 ₽ С НДС
Код товара: 6ES71326BD200BA0
Доступен к заказу
01
Описание
SIMATIC ET 200SP, модуль дискретного вывода, DQ 4X=24 В/2A стандартный, для установки на базовый блок типа A0, цветовой код CC02, диагностика модуля
Обозначение типа продукта DQ 4 x 24 В пост. тока/2 A ST
Функциональный стандарт HW Не ниже FS08
Версия микропрограммного обеспечения V1.1
Возможно обновление микропрограммного обеспечения Да
Применяемые системные блоки BU-тип A0
Цветовой код на табличке цветовой маркировки в зависимости от модуля CC02
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Режим тактовой синхронизации Нет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже Версия 11 SP2/версия 13
STEP 7 проектируемая/интегрированная среда, версия не ниже V5.5 SP3/-
PCS 7 проектируемая/интегрированная среда, версия не ниже V8.1 SP1
PROFIBUS, версия не ниже GSD/GSD-Revision GSD, версия 5
PROFINET, версия не ниже GSD/GSD-Revision GSDML, версия V2.3
Режим работы
DQ с функцией экономии энергии Нет
Выборка с запасом по частоте дискретизации Нет
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Макс. потребление тока 60 mA; без нагрузки
Номинальное значение (пост. ток) 24 В
Нормальная рассеиваемая мощность 1 Вт
Адресное пространство на модуль
Макс. адресное пространство на модуль 1 byte; + 1 байт на информацию о качестве
Автоматическое кодирование
Механический кодирующий элемент Да
Тип механического кодирующего элемента Тип A
Выбор BaseUnit для вариантов подключения
1-проводное подключение BU-тип A0
2-проводное подключение BU-тип A0
3-проводное подключение BU типа A0 с клеммами AUX или модулем распределения потенциалов
4-проводное подключение Базовый блок, тип A0 + модуль распределения потенциала
Вид цифровых выходов Source Output (PNP, P-переключение)
Вид выходов 4
С вытекающим током Нет
С втекающим током Да
Цифровые выходы параметрируемые Да
Защита от короткого замыкания Да
Нормальный порог срабатывания от 2,8 до 5,2 А
Ограничение индуктивного напряжения отключения норм. L+ (-50 В)
Включение цифрового входа Да
Коммутационная способность выходов
При омической нагрузке, макс. 2 А
При ламповой нагрузке, макс. 10 Вт
Диапазон сопротивления нагрузке
Нижний предел 12 Ω
Верхний предел 3 400 Ω
Выходной ток
Для сигнала "1", номинальное значение 2 А
Для сигнала "0", ток покоя, макс. 0,1 мА
Задержка на выходе при омической нагрузке
С "0" на "1", тип. 50 μs
С "0" на "1", макс. 50 μs
С "1" на "0", тип. 100 μs
С "1" на "0", макс. 100 μs
Параллельное подключение двух выходов
Для повышения мощности Нет
Для резервного включения нагрузки Да
Частота коммутации
При омической нагрузке, макс. 100 Гц
При индуктивной нагрузке, макс. 2 Гц
При ламповой нагрузке, макс. 10 Гц
Суммарный ток выходов
Макс. ток на канал 2 А
Макс. ток на модуль 8 А
Суммарный ток выходов (на модуль)
Горизонтальный настенный монтаж
До 40 °C, макс. 8 А
До 50 ℃, макс. 6 А
До 60 ℃, макс. 4 А
Вертикальный настенный монтаж
До 30 °C, макс. 8 А
До 40 °C, макс. 6 А
До 50 ℃, макс. 4 А
До 60 ℃, макс. 4 А
Длина провода
Экранированные, макс. 1 000 м
Неэкранированные, макс. 600 м
Диагностическая функция Да
Возможность включения заменяющих значений Да
Аварийные сигналы
Диагностический сигнал Диагностика Да
Контроль напряжения питания Да
Обрыв провода Да; по модулям
Короткое замыкание Да; по модулям
Суммарная ошибка Да
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED) Да; зеленый светодиод питания (PWR)
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики канала Нет
Для диагностики модуля Да; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналами Нет
Между каналами и шиной на задней стенке Да
Между каналами и напряжением питания блока электроники Нет
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Применяется для функций обеспечения безопасности Нет
Пригодно для безопасно-ориентированного отключения стандартных узлов Да; см. идентификатор записи в вопросах и ответах: 39198632
Максимально достижимый класс безопасности в безопасном режиме
Уровень производительности согласно ISO 13849-1 PL d
Уровень полноты безопасности согласно IEC 61508 SIL 2
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -30 °C; < 0 °C, начиная с FS08
Горизонтальный настенный монтаж, макс. 60 °C
Вертикальный настенный монтаж, мин. -30 °C; < 0 °C, начиная с FS08
Вертикальный настенный монтаж, макс. 50 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, 5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс. техническое описание
Ширина 15 мм
Высота 73 мм
Глубина 58 мм
Масса, прибл. 30 г
Артикул 6ES7132-6BD20-0BA0
Каталог ID ST76
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,038 Кг
Вид продуктов Модули вывода дискретных сигналов
Производитель Siemens
Ценовая Группа 255
Группа Продукта 4520
Размер упаковки 6,80 x 7,80 x 2,40
Единицы Измерения 1 шт.
Описание Продукта SIMATIC ET 200SP, МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА, DQ 4X =24В/2A СТАНДАРТНЫЙ, ДЛЯ УСТАНОВКИ НА БАЗОВЫЙ БЛОК ТИПА A0, ЦВЕТОВОЙ КОД CC02, ДИАГНОСТИКА МОДУЛЯ
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7132-6BD20-0BA0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни) 125 дней
