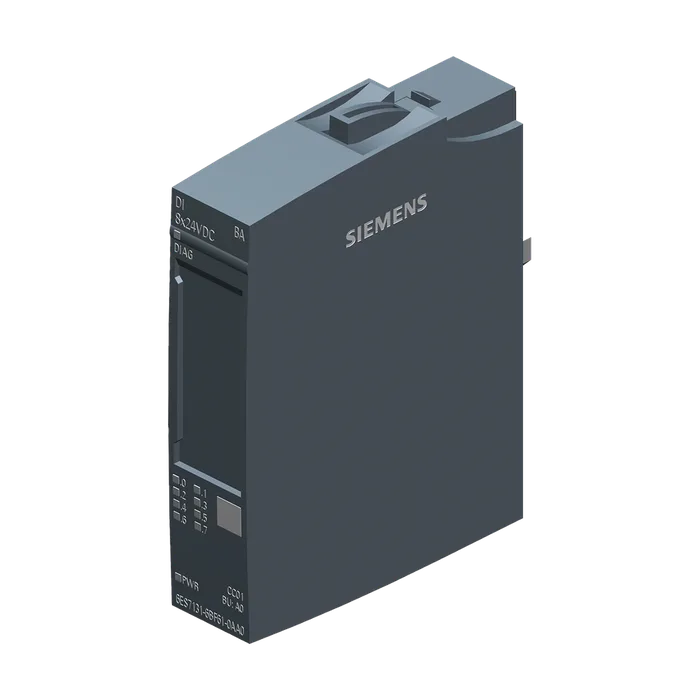

SIMATIC ET 200SP, модуль дискретных входов, DI DI 8x 24 В DC SRC BA, с базовыми функциями, тип 1 (IEC 61131), вход NPN, (source, M-reading), упаковка из 1 шт., для установки на базовый блок типа A0, цветовой код CC02, входная задержка 0,05..20 мс, диагностика модуля для напряжения питания
10 071 ₽−21%7 935 ₽С НДС
Код товара: 6ES71316BF610AA0
Доступен к заказу
01
Описание
SIMATIC ET 200SP, модуль дискретных входов, DI DI 8x 24 В DC SRC BA, с базовыми функциями, тип 1 (IEC 61131), вход NPN, (source, M-reading), упаковка из 1 шт., для установки на базовый блок типа A0, цветовой код CC02, входная задержка 0,05..20 мс, диагностика модуля для напряжения питания
Обозначение типа продуктаDI 8x24 В пост. тока SRC BA
Функциональный стандарт HWНе ниже FS02
Версия микропрограммного обеспеченияV0.0
Возможно обновление микропрограммного обеспеченияНет
Применяемые системные блокиBU-тип A0
Цветовой код на табличке цветовой маркировки в зависимости от модуляCC02
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииНет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеV14
STEP 7 проектируемая/интегрированная среда, версия не нижеV5.5 SP3/-
PROFIBUS, версия не ниже GSD/GSD-Revisionпо одному файлу GSD начиная с ревизии 3 и 5
PROFINET, версия не ниже GSD/GSD-RevisionGSDML, версия V2.3
Режим работы
Цифровые входыДа
СчетчикиНет
Выборка с запасом по частоте дискретизацииНет
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Защита от короткого замыканияНет
Нормальная рассеиваемая мощность1,5 Вт
Адресное пространство на модуль
Вводы1 byte
Автоматическое кодированиеДа
Тип механического кодирующего элементаТип B
Выбор BaseUnit для вариантов подключения
1-проводное подключениеBU-тип A0
2-проводное подключениеBU-тип A0
3-проводное подключениеBU типа A0 с клеммами AUX или модулем распределения потенциалов
4-проводное подключениеБазовый блок, тип A0 + модуль распределения потенциала
Число входов8
Цифровые входы параметрируемыеДа
M/P-считываниеС вытекающим током
Входная характеристика по IEC 61131, тип 1Да
Входное напряжение
Номинальное значение (пост. ток)24 В
Для сигнала "0"От 30 до -5 В (опорный потенциал L+)
Для сигнала "1"От -11 до -30 В (опорный потенциал L+)
Входной ток
Для сигнала "1", тип.6 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
ПараметрируемоеДа; 0,05/0,1/0,4/0,8/1,6/3,2/12,8/20 мс (в каждом случае + задержка 30 - 500 мкс независимо от длины провода)
С "0" на "1", мин.0,05 мс
С "0" на "1", макс.20 мс
С "1" на "0", мин.0,05 мс
С "1" на "0", макс.20 мс
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.200 м
Подключаемые датчики
2-проводной датчикДа
Макс. допустимый ток покоя (2-проводной датчик)1,5 мА
Диагностическая функцияДа
Аварийные сигналы
Диагностический сигналДа
Диагностика
Считываемая диагностическая информацияДа
Контроль напряжения питанияДа
ПараметрируемоеДа
Контроль питания датчикаНет
Обрыв проводаНет
Короткое замыканиеНет
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED)Да; зеленый светодиод питания (PWR)
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаНет
Для диагностики модуляДа; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналамиНет
Между каналами и шиной на задней стенкеДа
Между каналами и напряжением питания блока электроникиНет
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Применяется для функций обеспечения безопасностиНет
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.-30 °C; < 0 °C, начиная с FS02
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-30 °C; < 0 °C, начиная с FS02
Вертикальный настенный монтаж, макс.50 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря,5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс.техническое описание
Ширина15 мм
Высота73 мм
Глубина58 мм
Масса, прибл.28 г
Артикул6ES7131-6BF61-0AA0
Каталог IDST76
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,036 Кг
Вид продуктовМодули ввода дискретных сигналов
ПроизводительSiemens
Ценовая Группа255
Группа Продукта4520
Размер упаковки7,00 x 7,70 x 2,40
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC ET 200SP, модуль дискретных входов, DI DI 8x 24V DC SRC BA, с базовыми функциями, тип 1 (IEC 61131), вход NPN, (source, M-reading), упаковка из 1 шт., для установки на базовый блок типа A0, цветовой код CC02, входная задержка 0,05..20 мс, диагностика модуля для напряжения питания
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7131-6BF61-0AA0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)190 дней
