SITOP источник питания Siemens 6EP7133-6AB00-0BN0
Доступен к заказу

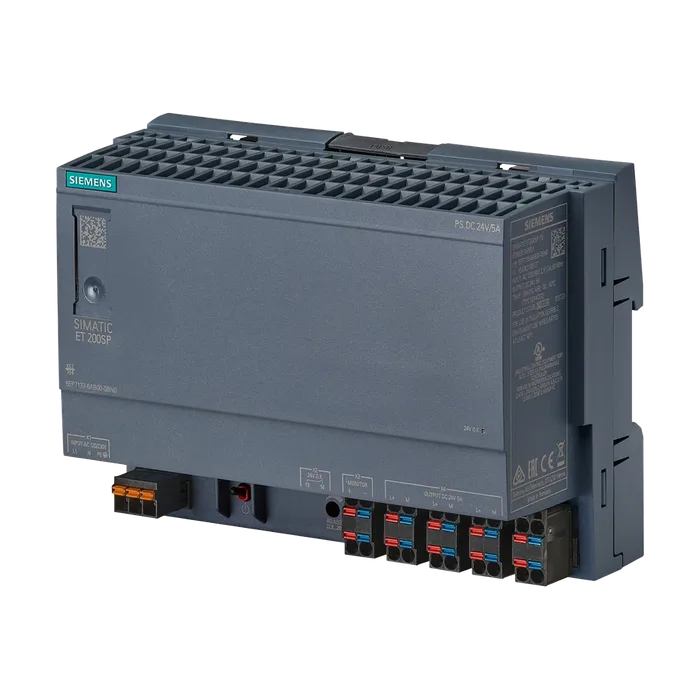

SITOP источник питания Siemens 6EP7133-6AB00-0BN0
SIMATIC ET 200SP PS 24 В/5A, стабилизированный блок питания в формате ET 200SP, вход: ~120/230 В, выход: =24 В/5 А
24 217 ₽ С НДС
Код товара: 6EP71336AB000BN0
Доступен к заказу
01
Описание
SIMATIC ET 200SP PS 24 В/5A, стабилизированный блок питания в формате ET 200SP, вход: ~120/230 В, выход: =24 В/5 А
Вид сети "Интернет" на базе электросети 1-фазный переменный ток
Напряжение питания при переменном токе
Исходное значение Автоматическое переключение диапазона
Напряжение питания
1 при переменном токе ном. значение 120 В
2 при переменном токе ном. значение 230 В
Входное напряжение
1 при переменном токе 85 ... 132 В
2 при переменном токе 170 ... 264 В
Исполнение входа широкодиапазонный вход Нет
Перегрузочная способность по перенапряжению 2,3 x Ue ном, 1,3 мс
Условия эксплуатации буферизации отключения сети при Ue = 93/187 В
Время автономной работы при ном. значении выходного тока при отказе сети мин. 20 мс
Условия эксплуатации буферизации отключения сети при Ue = 93/187 В
Частота сети
1 ном. значение 50 Гц
2 ном. значение 60 Гц
Частота сети 47 ... 63 Гц
Входной ток
При ном. значении входного напряжения 120 В 2,16 А
При ном. значении входного напряжения 230 В 1,22 А
Ограничение тока тока включения при 25 °C макс. 45 А
Значение I2t макс. 3,15 A²·s
Исполнение устройства защиты T 3,15 A/250 В (недоступно)
В сетевом проводе рекомендуемый выключатель LS: B/C 6 A/3 А
Форма характеристики напряжения на выходе регулируемое постоянное напряжение без потенциала
Выходное напряжение при постоянном токе ном. значение 24 В
Выходное напряжение
На выходе 1 при постоянном токе ном. значение 24 В
Суммарный относительный допуск напряжения относительная точность регулирования выходного 3 %
Напряжения
При медленных отклонениях входного напряжения 0,1 %
При медленных отклонениях омической нагрузки 1 %
Остаточная пульсация
Макс. 150 мВ
Типичный 50 мВ
Пик напряжения
Макс. 240 мВ
Типичный 150 мВ
Регулируемое выходное напряжение 22,8 ... 28 В
Функция изделия выходное напряжение регулируется Да
Способ регулирования выходного напряжения с помощью потенциометра
Исполнение индикатора для штатного режима работы Светодиод зеленый для 24 В O.K.
Вид сигнала на выходе Контакт реле (замыкающий контакт, нагрузочная способность контакта 60 В постоянного тока/0,3 A) для 24 В O.K.
Характеристика выходного напряжения при включении отклонение напряжения Ua < 3 %
Время задержки срабатывания макс. 0,3 s
Время нарастания напряжения выходного напряжения
Типичный 30 мс
Выходной ток
Ном. значение 5 А
Расчетный диапазон 0 ... 6 A; 5 A до +60 °C; +60 ... +70 °C: снижение номинальных значений 3%/K
Отдаваемая активная мощность типичный 120 Вт
Кратковременный ток перегрузки
При коротком замыкании в режиме разгона типичный 15 А
При коротком замыкании в рабочем режиме типичный 15 А
Допустимая длительность макс. тока
При коротком замыкании в режиме разгона 800 мс
При коротком замыкании в рабочем режиме 800 мс
Характеристика изделия
Параллельное соединение оборудования Да
Число параллельно подключенных устройств для увеличения мощности 2
Мощность потерь [Вт]
При ном. значении выходного напряжения при ном. значении выходного тока типичный 17 Вт
На холостом ходу макс. 2,7 Вт
Относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный 0,3 %
Относительная точность регулирования выходного напряжения при скачке омической нагрузки 10/90/10 % типичный 3 %
Время регулирования
При скачке нагрузки с 10 % до 90 % типичный 1 мс
При скачке нагрузки с 90 % до 10 % типичный 1 мс
Исполнение защиты от перенапряжений в случае внутренней ошибки Ua < 31,8 B
Порог срабатывания при ограничении тока 7 ... 7,5 А
Характеристика выхода устойчивый к коротким замыканиям Да
Исполнение защиты от коротких замыканий установившийся ток короткого замыкания Характеристика при постоянном токе
Действующее значение
Типичный 7 А
Перегрузочная способность по току в штатном режиме допускает перегрузку до 150 % номинального тока Ia до 5 с/мин
Исполнение индикатора для перегрузки и коротких замыканий -
Гальваническая развязка между входом и выходом Да
Гальваническая развязка выходное напряжение SELV Ua по EN 60950-1 и EN 50178
Класс защиты оборудования класс I
Ток утечки
Макс. 3,5 мА
Типичный 1 мА
Степень защиты IP IP20
Сертификат соответствия
Маркировка CE Да
Допуск UL Да; cULus-Listed (UL61010-2-201, CSA C22.2 No.142); cCSAus (CSA C22.2 No. 60950-1, UL 60950-1)
Допуск CSA Да; cULus-Listed (UL61010-2-201, CSA C22.2 No.142), cCSAus (CSA C22.2 No. 60950-1, UL 60950-1)
CCSAus, класс 1, раздел 2 Нет
Сертификат соответствия
Относительно ATEX IECEx Ex ec nC IIC T3 Gc; ATEX (EX) II 3G Ex ec nC IIC T3 Gc
NEC Class 2 Нет
Допуск ULhazloc Нет
Вид сертификации сертификат CB Да
Сертификат соответствия
Допуск EAC Да
Допуск C-Tick Да
Сертификат соответствия допуск для судостроения Да
Допуск для судостроения BV, DNV GL
Общество классификации судов
Bureau Veritas (BV) Да
Регистр судоходства Ллойда (LRS) Нет
Nippon Kaiji Kyokai (NK) Нет
Стандарт
Для излучения помех EN 61000-6-3 класс B
Для ограничения сетевых гармоник EN 61000-3-2
Для помехоустойчивости EN 61000-6-2
Окружающая температура
При эксплуатации -30 ... +70 °C; при естественной конвекции (естественная конвекция)
При транспортировке -40 ... +85 °C
При хранении -40 ... +85 °C
Экологическая категория согласно МЭК 60721 Климатический класс 3K3, 5 … 95% без конденсации
Исполнение разъема питания Клеммы Push-in
На входе L, N, PE: по 1 клемме push-in для 0,2 ... 2,5 мм², одно- /тонкожильные
На выходе +, -: по 2 клеммы Push-in для 0,2 ... 2,5 мм²
Для вспомогательных контактов Сигнальный контакт: 2 клеммы Push-in для 0,2 ... 2,5 мм²
Для сигнального контакта 2 клеммы Push-in для 0,2 ... 2,5 мм²
Функция изделия
Съемная клемма на входе Да
Съемная клемма на выходе Да
Ширина корпуса 160 мм
Высота корпуса 117 мм
Глубина корпуса 74 мм
Необходимое расстояние
Вверху 50 мм
Внизу 50 мм
Слева 0 мм
Справа 0 мм
Масса нетто 0,5 кг
Характеристика изделия корпуса секционируемый корпус Да
Вид креплений защёлкивается на профильной шине EN 60715 35x7,5/15
Электрические принадлежности Резервный модуль, Буферный модуль, модуль селективности, DC USV
Среднее время между отказами (MTBF) при 40 °C 1 598 441 ч
Прочие указания Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
Артикул 6EP7133-6AB00-0BN0
Каталог ID KT10-PE
Код группы R315
Товарный код 85044095
Вес Нетто (Кг) 0,400 Кг
Вид продуктов 1-phase, 24 V DC (for SIMATIC ET 200SP)
Производитель Siemens
Ценовая Группа 590
Группа Продукта 4204
Размер упаковки 123,00 x 185,00 x 80,00
Единицы Измерения 1 шт.
Описание Продукта SIMATIC ET 200SP PS 24V/5A, стабилизированный блок питания в формате ET 200SP, вход: ~120/230 В, выход: =24 В/5 А
Страна происхождения Румыния
Количество в упаковке 1
Заказной Номер (Артикл) 6EP7133-6AB00-0BN0
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 10 дней
