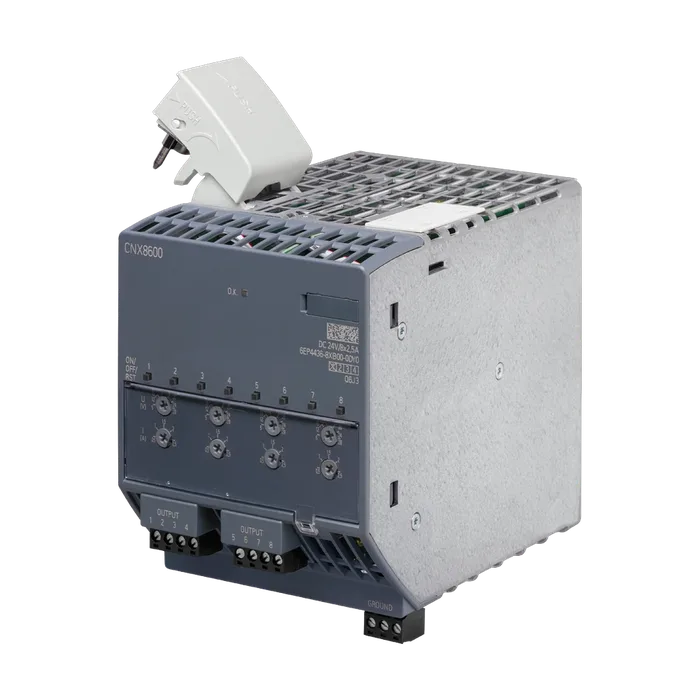

SITOP источник питания Siemens 6EP4436-8XB00-0DY0
Доступен к заказу
SITOP источник питания Siemens 6EP4436-8XB00-0DY0
SITOP CNX8600 8x2,5 А, модуль расширения для PSU8600, выход: =24 В/8x2,5 А
95 842 ₽ С НДС
Код товара: 6EP44368XB000DY0
Доступен к заказу
01
Описание
SITOP CNX8600 8x2,5 А, модуль расширения для PSU8600, выход: =24 В/8x2,5 А
Форма характеристики напряжения на выходе регулируемое постоянное напряжение без потенциала
Число выходов 8
Выходное напряжение при постоянном токе ном. значение 24 В
Выходное напряжение
На выходе 1 при постоянном токе ном. значение 24 В
На выходе 2 при постоянном токе ном. значение 24 В
На выходе 3 при постоянном токе ном. значение 24 В
На выходе 4 при постоянном токе ном. значение 24 В
На выходе 5 при постоянном токе ном. значение 24 В
На выходе 6 при постоянном токе ном. значение 24 В
На выходе 7 при постоянном токе ном. значение 24 В
На выходе 8 при постоянном токе ном. значение 24 В
Суммарный относительный допуск напряжения относительная точность регулирования выходного 3 %
Напряжения
При медленных отклонениях входного напряжения 0,2 %
При медленных отклонениях омической нагрузки 0,1 %
Остаточная пульсация
Макс. 100 мВ
Пик напряжения
Макс. 200 мВ
Регулируемое выходное напряжение 4 ... 28 В
Функция изделия выходное напряжение регулируется Да
Способ регулирования выходного напряжения с помощью потенциометра или интерфейс IE/PN; Снижение номинальных значений > 24 В: 4 %/V; макс. 60 Вт на кажд. вых.
Исполнение индикатора для штатного режима работы 3-х цветный светодиод для индикации состояния модуля; 3-х цветные светодиоды для индикации состояния выходов (по 1 для каждого выхода)
Вид сигнала на выходе Релейный контакт (переключающий контакт, нагрузочная способность контактов пост. ток 60 В/0,3 A) для сост. "Режим работы в норме" блока питания PSU8600
Характеристика выходного напряжения при включении без отклонения напряжения Ua (плавное включение)
Время задержки срабатывания макс. 1,5 s; включение выходов без задержки времени
Вид подключения выходов возможна следующая регулировка: одновременное включение всех выходов после пуска в ход устройства или после выдержки времени 25 мс, 100 мс или „оптимизированно с учетом нагрузки“ для последовательного включения выходов с помощью DIP- переключателя на блоке питания PSU8600
Время нарастания напряжения выходного напряжения
Макс. выходной ток 500 мс
Ном. значение 20 А
На каждый выход 2,5 А
На выходе 1 ном. значение 2,5 А
На выходе 2 ном. значение 2,5 А
На выходе 3 ном. значение 2,5 А
На выходе 4 ном. значение 2,5 А
На выходе 5 ном. значение 2,5 А
На выходе 6 ном. значение 2,5 А
На выходе 7 ном. значение 2,5 А
На выходе 8 ном. значение 2,5 А
Расчетный диапазон 0 ... 20 A; Выходы соответствуют требованиями NEC Class 2; увеличение максимальной выходной мощности всей системы SITOP PSU8600 с помощью модуля расширения SITOP CNX8600 невозможно
Отдаваемая активная мощность типичный 480 Вт
Характеристика изделия
Параллельное соединение выходов Нет
Параллельное соединение оборудования Нет
Мощность потерь [Вт]
При ном. значении выходного напряжения при ном. значении выходного тока типичный 15 Вт
Относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный 0,1 %
Относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный 0,4 %
Время регулирования
Макс. 10 мс
Исполнение защиты от перенапряжений макс. 35 B (макс. 500 мс)
Характеристика выхода устойчивый к коротким замыканиям Да
Исполнение защиты от коротких замыканий Электронное отключение при перегрузке
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки 0,5 ... 2,5 А
Вид регулирования порога срабатывания с помощью потенциометра или интерфейс IE/PN
Коммутационная характеристика
Отключения по току перегрузки Ia >1,0…<1,5 x Ia порог допускается для 5 с; Ia limit (= 1,5 x Ia порог) допускается для 200 мс
Исполнение сброса с помощью клавиши для данного выхода или интерфейс IE/PN
Функция дистанционного СБРОСА потенциально не развязанный вход 24 В (уровень сигнала „высокий“ при > 15 В) на блоке питания PSU8600
Исполнение индикатора для перегрузки и коротких 3-х цветный светодиод для индикации состояния модуля; 3-х
Замыканий цветные светодиоды для индикации состояния выходов (по 1 для каждого выхода)
Исполнение интерфейса Ethernet/PROFINET через блок питания PSU8600
Гальваническая развязка между входом и выходом Да
Гальваническая развязка выходное напряжение SELV Ua по EN 60950-1 и EN 50178
Класс защиты оборудования класс III
Степень защиты IP IP20
Сертификат соответствия
Маркировка CE Да
Допуск UL Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259; cCSAus (CSA C22.2 No. 60950-1, UL 60950-1), NEC class 2
Допуск CSA Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259; cCSAus (CSA C22.2 No. 60950-1, UL 60950-1), NEC class 2
CCSAus, класс 1, раздел 2 Нет
Сертификат соответствия
NEC Class 2 Да
Допуск ULhazloc Нет
Допуск FM Нет
Вид сертификации сертификат CB Да
Сертификат соответствия
Допуск EAC Да
Допуск C-Tick Нет
Regulatory Compliance Mark (RCM) Да
Сертификат соответствия допуск для судостроения Да
Допуск для судостроения ABS, DNV GL
Общество классификации судов
Bureau Veritas (BV) Нет
Регистр судоходства Ллойда (LRS) Нет
Nippon Kaiji Kyokai (NK) Нет
Стандарт
Для излучения помех EN 55022 класс B
Для помехоустойчивости EN 61000-6-2
Окружающая температура
При эксплуатации -25 ... +60 °C; при естественной конвекции (естественная конвекция)
При транспортировке -40 ... +85 °C
При хранении -40 ... +85 °C
Экологическая категория согласно МЭК 60721 Климатический класс 3K3, 5 … 95% без конденсации
Исполнение разъема питания штепсельные зажимы с винтовыми соединениями
На выходе 1, 2, 3, 4, 5, 6, 7, 8: две вставные клеммы (1...4 и 5...8) с винтовым зажимом на каждой для 0,2 ... 2,5 мм²; заземление: вставная клемма с 3 винтовыми зажимами для 0,2 ... 2,5 мм²
Функция изделия
Съемная клемма на выходе Да
Пригодность к взаимодействию модульная система Да
Вид соединения с системными компонентами с помощью встроенного соединительного штекера
Ширина корпуса 100 мм
Высота корпуса 125 мм
Глубина корпуса 150 мм
Необходимое расстояние
Вверху 50 мм
Внизу 50 мм
Слева 0 мм
Справа 0 мм
Масса нетто 1,29 кг
Характеристика изделия корпуса секционируемый корпус Да
Вид креплений защёлкивается на профильной шине EN 60715 35x15
Механические принадлежности Табличка с обозначением устройства 20 мм × 7 мм, TI-grey 3RT2900-1SB20
Среднее время между отказами (MTBF) при 40 °C 327 369 ч
Прочие указания Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
Артикул 6EP4436-8XB00-0DY0
Каталог ID KT10-PE
Код группы R315
Товарный код 85049090
Вес Нетто (Кг) 1,290 Кг
Вид продуктов Modular system, expansion of outputs (CNX8600)
Производитель Siemens
Ценовая Группа 58P
Группа Продукта 2455
Размер упаковки 23,00 x 23,00 x 12,00
Единицы Измерения 1 шт.
Описание Продукта SITOP CNX8600 8x2,5 A, модуль расширения для PSU8600, выход: =24 В/8x 2,5 A
Страна происхождения Австрия
Количество в упаковке 1
Заказной Номер (Артикл) 6EP4436-8XB00-0DY0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 1 день
