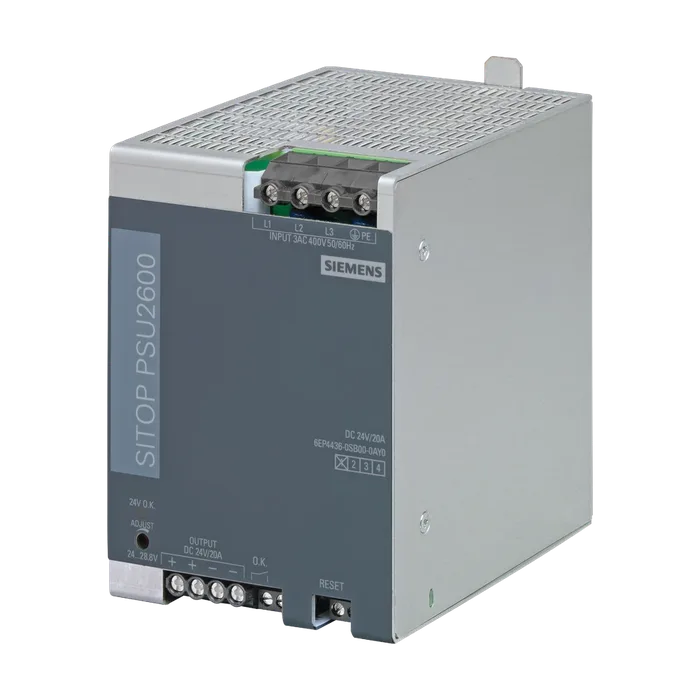

SITOP источник питания Siemens 6EP4436-0SB00-0AY0
Доступен к заказу
SITOP источник питания Siemens 6EP4436-0SB00-0AY0
SITOP PSU2600 24 В/20 A, стабилизированный блок питания. Вход: 3х-фазный ~ 400-500 В Выход: =24 В/20 A
35 567,44 ₽ С НДС
Код товара: 6EP44360SB000AY0
Доступен к заказу
01
Описание
SITOP PSU2600 24 В/20 A, стабилизированный блок питания. Вход: 3х-фазный ~ 400-500 В Выход: =24 В/20 A
Вид сети "Интернет" на базе электросети 3-фазный переменный ток
Напряжение питания при переменном токе
Мин. ном. значение 400 В
Макс. ном. значение 500 В
Исходное значение 340 В
Конечное значение 575 В
Исполнение входа широкодиапазонный вход Да
Условия эксплуатации буферизации отключения сети при Ue = 400 В
Время автономной работы при ном. значении выходного тока при отказе сети мин. 15 мс
Условия эксплуатации буферизации отключения сети при Ue = 400 В
Частота сети
1 ном. значение 50 Гц
2 ном. значение 60 Гц
Частота сети 47 ... 63 Гц
Входной ток
При ном. значении входного напряжения 400 В 1,2 А
При ном. значении входного напряжения 500 В 1 А
Ограничение тока тока включения при 25 °C макс. 16 А
Значение I2t макс. 0,8 A²·s
Исполнение устройства защиты отсутствует
В сетевом проводе требуется: LS-переключатель трёхполюсного подключения от 6 ... до 16 A характеристика C или силовой выключатель 3RV2011- 1DA10 (настроен на 3 A), 3RV2021-1HA (настроен на 8 A) или 3RV2711-1DD10 (UL 489)
Форма характеристики напряжения на выходе регулируемое постоянное напряжение без потенциала
Выходное напряжение при постоянном токе ном. значение 24 В
Выходное напряжение
На выходе 1 при постоянном токе ном. значение 24 В
Суммарный относительный допуск напряжения относительная точность регулирования выходного 2 %
Напряжения
При медленных отклонениях входного напряжения 1 %
При медленных отклонениях омической нагрузки 0,2 %
Остаточная пульсация
Макс. 50 мВ
Пик напряжения
Макс. 200 мВ
Регулируемое выходное напряжение 24 ... 28,8 В
Функция изделия выходное напряжение регулируется Да
Способ регулирования выходного напряжения помощью потенциометра; макс. 480 Вт с
Исполнение индикатора для штатного режима работы Светодиод зеленый для 24 В O.K.
Вид сигнала на выходе Контакт реле (замыкающий контакт, нагрузочная способность контакта 60 В постоянного тока/0,3 A) для 24 В O.K.
Характеристика выходного напряжения при включении без отклонения напряжения Ua (плавное включение)
Время задержки срабатывания макс. 2,5 s
Время нарастания напряжения выходного напряжения
Макс. 500 мс
Выходной ток
Ном. значение 20 А
Расчетный диапазон 0 ... 20 A; +60 °C
Отдаваемая активная мощность типичный 480 Вт
Кратковременный ток перегрузки
При коротком замыкании в рабочем режиме типичный 60 А
Допустимая длительность макс. тока
При коротком замыкании в рабочем режиме 25 мс
Постоянный ток перегрузки
При коротком замыкании в режиме разгона типичный 23 А
Характеристика изделия
Параллельное соединение оборудования Да
Число параллельно подключенных устройств для увеличения мощности 2
Мощность потерь [Вт]
При ном. значении выходного напряжения при ном. значении выходного тока типичный 36 Вт
На холостом ходу макс. 4 Вт
Относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный 0,1 %
Относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный 2 %
Время регулирования
При скачке нагрузки с 50 % до 100 % типичный 0,2 мс
При скачке нагрузки с 100 % до 50 % типичный 0,2 мс
Относительная точность регулирования выходного напряжения при скачке омической нагрузки 10/90/10 % типичный 3 %
Время регулирования
При скачке нагрузки с 10 % до 90 % типичный 0,2 мс
При скачке нагрузки с 90 % до 10 % типичный 0,2 мс
Макс. 10 мс
Исполнение защиты от перенапряжений < 32 B
Порог срабатывания при ограничении тока типичный 23 А
Характеристика выхода устойчивый к коротким замыканиям Да
Исполнение защиты от коротких замыканий установившийся ток короткого замыкания Характеристика при постоянном токе ок. 23 А
Действующее значение
Типичный 23 А
Гальваническая развязка между входом и выходом Да
Гальваническая развязка выходное напряжение SELV Ua по EN 60950-1
Класс защиты оборудования класс I
Ток утечки
Макс. 3,5 мА
Типичный 1,7 мА
Степень защиты IP IP20
Сертификат соответствия
Маркировка CE Да
Допуск UL Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259
Допуск CSA Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259
CCSAus, класс 1, раздел 2 Нет
Сертификат соответствия
NEC Class 2 Нет
Допуск ULhazloc Нет
Допуск FM Нет
Вид сертификации сертификат CB Да
Сертификат соответствия
Допуск EAC Да
Сертификат соответствия допуск для судостроения Нет
Допуск для судостроения -
Общество классификации судов
Bureau Veritas (BV) Нет
Регистр судоходства Ллойда (LRS) Нет
Nippon Kaiji Kyokai (NK) Нет
Стандарт
Для излучения помех EN 55022 класс B
Для ограничения сетевых гармоник EN 61000-3-2
Для помехоустойчивости EN 61000-6-2
Окружающая температура
При эксплуатации 0 ... 60 °C; при естественной конвекции (естественная конвекция)
При транспортировке -40 ... +85 °C
При хранении -40 ... +85 °C
Экологическая категория согласно МЭК 60721 Климатический класс 3K3, 5 … 95% без конденсации
Исполнение разъема питания винтовой зажим
На входе L1, L2, L3, PE: по 1 винтовому зажиму для 0,2 ... 4 мм² одно- /тонкопроволочный
На выходе +, -: по 2 винтовых зажима для 0,2 ... 4 мм²
Для вспомогательных контактов Контрольный сигнал и дистанционный: 1 винтовая клемма для 0,14 ... 1,5 мм²
Ширина корпуса 90 мм
Высота корпуса 125 мм
Глубина корпуса 125 мм
Необходимое расстояние
Вверху 50 мм
Внизу 50 мм
Слева 0 мм
Справа 0 мм
Масса нетто 1,3 кг
Характеристика изделия корпуса секционируемый корпус Да
Вид креплений защёлкивается на профильной шине EN 60715 35x7,5/15
Прочие указания Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
Артикул 6EP4436-0SB00-0AY0
Каталог ID KT10-PG
Код группы R315
Товарный код 85044095
Вес Нетто (Кг) 1,200 Кг
Вид продуктов 3-phase, 24 V DC
Производитель Siemens
Ценовая Группа 587
Группа Продукта 4010
Размер упаковки 175,00 x 164,00 x 106,00
Единицы Измерения 1 шт.
Описание Продукта SITOP PSU2600 24 V/20 A, стабилизированный блок питания. Вход: 3х-фазный ~ 400-500 В Выход: =24 В/20 A
Страна происхождения Румыния
Количество в упаковке 1
Заказной Номер (Артикл) 6EP4436-0SB00-0AY0
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 100 дней
