SITOP источник питания Siemens 6EP4136-3AB00-0AY0
Доступен к заказу

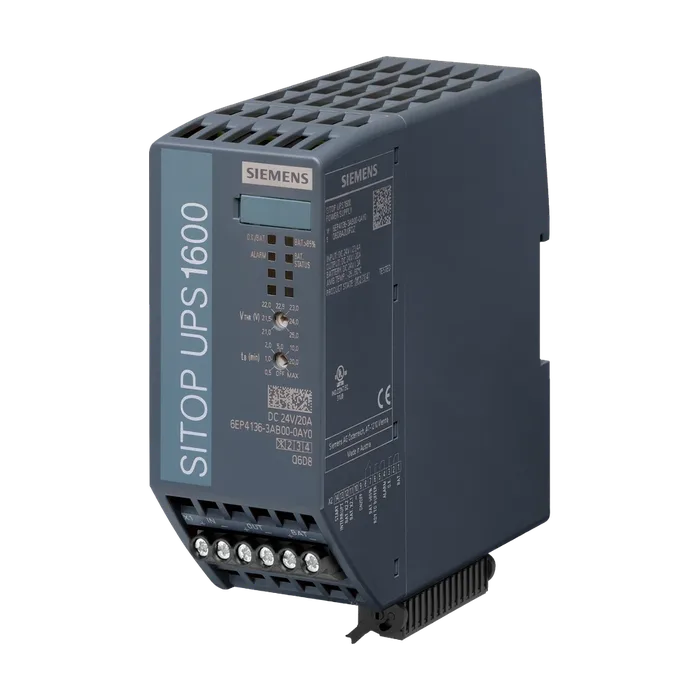

SITOP источник питания Siemens 6EP4136-3AB00-0AY0
SITOP UPS1600/DC/DC24B/20A SITOP UPS1600 20A БЛОК БЕСПЕРЕБОЙНОГО ЭЛЕКТРОПИТАНИЯ ВХОД: DC 24 V ВЫХОД: DC 24 V/20 A
41 729 ₽ С НДС
Код товара: 6EP41363AB000AY0
Доступен к заказу
01
Описание
SITOP UPS1600/DC/DC24B/20A SITOP UPS1600 20A БЛОК БЕСПЕРЕБОЙНОГО ЭЛЕКТРОПИТАНИЯ ВХОД: DC 24 V ВЫХОД: DC 24 V/20 A
Напряжение питания при постоянном токе ном. значение 24 В
Форма характеристики напряжения на входе постоянный ток
Вход диапазон напряжений 21 постоянного тока ... 29 В
Регулируемый порог срабатывания по напряжению для буферного подключения по умолчанию 21,5 В
Регулируемый порог срабатывания по напряжению 21 ... 25 V; регулировка: пост. ток 21 В, 21,5 В, 22 В, 22,5 В, 23 В, 24
Для буферного подключения В, 25 В
Входной ток при ном. значении входного напряжения 24 В ном. значение 25 A; при макс. токе зарядки (4 A)
Тип аккумулятора с аккумуляторными батареями
Исполнение буферизации отключения сети Область регулирования с помощью поворотного кодового переключателя: 0,5 мин, 1 мин, 2 мин, 5 мин, 10 мин, 20 мин, макс. буферное время
Зарядный ток 0,1 A, 4 А
Регулируемый зарядный ток макс. примечание Автоматически, в зависимости от батарейного модуля
Выходное напряжение
В штатном режиме при постоянном токе ном. значение 24 В
В буферном режиме при постоянном токе ном. значение 24 В
Формула выходного напряжения Ue - ок. 0,2 В
Время задержки пуска типичный 60 мс
Время нарастания напряжения выходного напряжения типичный 60 мс
Выходное напряжение в буферном режиме при постоянном токе 18,5 ... 27 В
Выходной ток
Ном. значение 20 А
В штатном режиме 0 ... 60 А
В буферном режиме 0 ... 60 А
Пиковый ток 60 А
Характеристика выхода устойчивый к коротким замыканиям Да
Исполнение защиты от коротких замыканий Ограничение до 3 x Inenn для 30 мс/мин; проводность 1,5 x Inenn для 5 сек/мин
Отдаваемая активная мощность типичный 480 Вт
При ном. значении выходного напряжения при ном. значении выходного тока типичный 97,7 %
При работе от аккумулятора типичный 97,7 %
Мощность потерь [Вт]
При ном. значении выходного напряжения при ном. значении выходного тока типичный 10 Вт
При работе от аккумулятора типичный 10 Вт
Функция изделия
Защита от перемены полярности аккумулятора Да
Защита от перемены полярности входного напряжения Да
Исполнение индикатора
Для штатного режима работы Нормальный режим: Светодиод зелёный (o.k.), беспотенциальный переключающий контакт "Bat/o.k." в положении "o.k." ("o.k." означает: напряжение подающего блока питания больше порога подключения, установленного на модуле DC-USV); буфер не готов: Светодиод красный (Прерывание), беспотенциальный переключающий контакт "Прерывание/Bat" в положении "Прерывание"; необходима замена аккумулятора: Светодиод красный (Прерывание), беспотенциальный переключающий контакт "Прерывание/Bat" переключается при частоте ок. 0,25 Гц; накопитель энергии > 85 %: Светодиод зелёный (Bat>85%), беспотенциальный замыкающий контакт "Bat>85" закрыт; допустимая нагрузочная способность контактов: 60 В/1 A постоянного тока или 30 В /1 A переменного тока
Для буферного режима буферный режим: Светодиод жёлтый (Bat), беспотенциальный переключающий контакт "o.k./Bat" в положении "Bat"; предупреждение: напряжение аккумулятора < напряжения постоянного тока 20,4 В: Светодиод красный (Прерывание), беспотенциальный переключающий контакт "Прерывание/Bat" в положении "Прерывание"; накопитель энергии > 85 %: Светодиод зелёный (Bat>85%), беспотенциальный замыкающий контакт "Bat>85" закрыт
Компонент изделия интерфейс ПК Нет
Исполнение интерфейса нет
Гальваническая развязка между входом и выходом Нет
Класс защиты оборудования класс III
Степень защиты IP IP20
Сертификат соответствия
Маркировка CE Да
Допуск UL Да
Как допуск для США cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259
Допуск CSA Да
CCSAus, класс 1, раздел 2 Нет
Вид сертификации сертификат CB Да
Сертификат соответствия
Допуск EAC Да
Допуск C-Tick Да
Допуск для судостроения Да
Допуск для судостроения ABS, DNV GL
Общество классификации судов
Стандарт
Для излучения помех EN 55022 класс B
Для помехоустойчивости EN 61000-6-2
Окружающая температура
При эксплуатации -25 ... +70 °C; при естественной конвекции (естественная конвекция)
При транспортировке -40 ... +85 °C
При хранении -40 ... +85 °C
Экологическая категория согласно МЭК 60721 Климатический класс 3K3, 5 … 95% без конденсации
Исполнение разъема питания винтовой зажим
На входе 24 В постоянного тока: 2 винтовых зажима для 0,2 ... 6 мм²/24 ... 13 AWG
На выходе 24 В постоянного тока: 2 винтовых зажима для 0,2 ... 6 мм²/24 ... 13 AWG
Для аккумуляторного блока 24 В постоянного тока: 2 винтовых зажима для 0,2 ... 6 мм²/24 ... 13 AWG
Для цепи оперативного тока и сообщений о состоянии 14 винтовых зажимов для 0,2 ... 1,5 мм²/24 ... 16 AWG
Ширина корпуса 50 мм
Высота корпуса 139 мм
Глубина корпуса 125 мм
Необходимое расстояние
Вверху 50 мм
Внизу 50 мм
Слева 0 мм
Справа 0 мм
Масса нетто 0,39 кг
Характеристика изделия корпуса секционируемый корпус Да
Вид креплений защёлкивается на профильной шине EN 60715 35x7,5/15
Электрические принадлежности Аккумуляторный модуль
Среднее время между отказами (MTBF) при 40 °C 408 654 ч
Справочный идентификатор согласно МЭК 81346- 2:2009 RB
Прочие указания Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
Артикул 6EP4136-3AB00-0AY0
Каталог ID KT10-PD
Код группы R315
Товарный код 85044095
Вес Нетто (Кг) 0,400 Кг
Вид продуктов SITOP UPS1600 DC UPS modules
Производитель Siemens
Ценовая Группа 585
Группа Продукта 4215
Размер упаковки 15,20 x 15,00 x 5,50
Единицы Измерения 1 шт.
Описание Продукта SITOP UPS1600 20A БЛОК БЕСПЕРЕБОЙНОГО ЭЛЕКТРОПИТАНИЯ ВХОД: DC 24 V ВЫХОД: DC 24 V/20 A
Страна происхождения Австрия
Количество в упаковке 1
Заказной Номер (Артикл) 6EP4136-3AB00-0AY0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 10 дней
