SITOP источник питания Siemens 6EP4134-3AB00-1AY0
Доступен к заказу

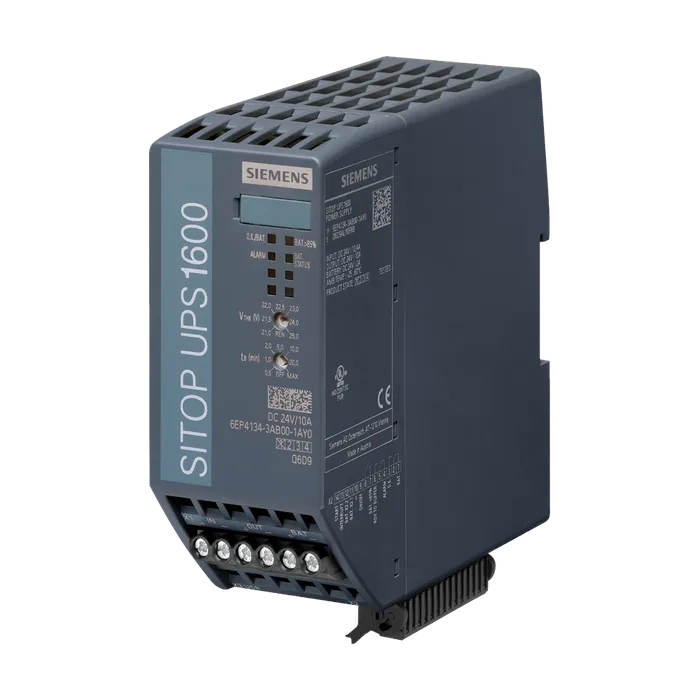

SITOP источник питания Siemens 6EP4134-3AB00-1AY0
SITOP UPS1600/DC/DC24B/10A/USB SITOP UPS1600 10A USB БЛОК БЕСПЕРЕБОЙНОГО ЭЛЕКТРОПИТАНИЯ С USB-ИНТЕРФЕЙСОМ ВХОД: DC 24 V ВЫХОД: DC 24 V/10 A
47 908 ₽ С НДС
Код товара: 6EP41343AB001AY0
Доступен к заказу
01
Описание
SITOP UPS1600/DC/DC24B/10A/USB SITOP UPS1600 10A USB БЛОК БЕСПЕРЕБОЙНОГО ЭЛЕКТРОПИТАНИЯ С USB-ИНТЕРФЕЙСОМ ВХОД: DC 24 V ВЫХОД: DC 24 V/10 A
Напряжение питания при постоянном токе ном. значение 24 В
Форма характеристики напряжения на входе постоянный ток
Вход диапазон напряжений 21 постоянного тока ... 29 В
Регулируемый порог срабатывания по напряжению для буферного подключения по умолчанию 21,5 В
Регулируемый порог срабатывания по напряжению 21 ... 25 V; регулировка: пост. ток 21 В, 21,5 В, 22 В, 22,5 В, 23 В, 24
Для буферного подключения В, 25 В или с помощью ПО
Входной ток при ном. значении входного напряжения 24 В ном. значение 14 A; при макс. токе зарядки (3 A)
Тип аккумулятора с аккумуляторными батареями
Исполнение буферизации отключения сети Область регулирования с помощью поворотного кодового переключателя: 0,5 мин, 1 мин, 2 мин, 5 мин, 10 мин, 20 мин, макс. буферное время, или с помощью ПО
Зарядный ток 0,1 A, 3 А
Регулируемый зарядный ток макс. примечание Автоматически, в зависимости от батарейного модуля
Выходное напряжение
В штатном режиме при постоянном токе ном. значение 24 В
В буферном режиме при постоянном токе ном. значение 24 В
Формула выходного напряжения Ue - ок. 0,2 В
Время задержки пуска типичный 60 мс
Время нарастания напряжения выходного напряжения типичный 60 мс
Выходное напряжение в буферном режиме при постоянном токе 18,5 ... 27 В
Выходной ток
Ном. значение 10 А
В штатном режиме 0 ... 30 А
В буферном режиме 0 ... 30 А
Пиковый ток 30 А
Характеристика выхода устойчивый к коротким замыканиям Да
Исполнение защиты от коротких замыканий Ограничение до 3 x Inenn для 30 мс/мин; проводность 1,5 x Inenn для 5 сек/мин
Отдаваемая активная мощность типичный 240 Вт
При ном. значении выходного напряжения при ном. значении выходного тока типичный 97,5 %
При работе от аккумулятора типичный 97,5 %
Мощность потерь [Вт]
При ном. значении выходного напряжения при ном. значении выходного тока типичный 6 Вт
При работе от аккумулятора типичный 6 Вт
Функция изделия
Защита от перемены полярности аккумулятора Да
Защита от перемены полярности входного напряжения Да
Исполнение индикатора
Для штатного режима работы Нормальный режим: Светодиод зелёный (o.k.), беспотенциальный переключающий контакт "Bat/o.k." в положении "o.k." ("o.k." означает: напряжение подающего блока питания больше порога подключения, установленного на модуле DC-USV); буфер не готов: Светодиод красный (Прерывание), беспотенциальный переключающий контакт "Прерывание/Bat" в положении "Прерывание"; необходима замена аккумулятора: Светодиод красный (Прерывание), беспотенциальный переключающий контакт "Прерывание/Bat" переключается при частоте ок. 0,25 Гц; накопитель энергии > 85 %: Светодиод зелёный (Bat>85%), беспотенциальный замыкающий контакт "Bat>85" закрыт; допустимая нагрузочная способность контактов: 60 В/1 A постоянного тока или 30 В /1 A переменного тока
Для буферного режима буферный режим: Светодиод жёлтый (Bat), беспотенциальный переключающий контакт "o.k./Bat" в положении "Bat"; предупреждение: напряжение аккумулятора < напряжения постоянного тока 20,4 В: Светодиод красный (Прерывание), беспотенциальный переключающий контакт "Прерывание/Bat" в положении "Прерывание"; накопитель энергии > 85 %: Светодиод зелёный (Bat>85%), беспотенциальный замыкающий контакт "Bat>85" закрыт
Компонент изделия интерфейс ПК Да
Исполнение интерфейса USB
Гальваническая развязка между входом и выходом Нет
Класс защиты оборудования класс III
Степень защиты IP IP20
Сертификат соответствия
Маркировка CE Да
Допуск UL Да
Как допуск для США cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259
Допуск CSA Да
CCSAus, класс 1, раздел 2 Нет
Вид сертификации сертификат CB Да
Сертификат соответствия
Допуск EAC Да
Допуск C-Tick Да
Допуск для судостроения Да
Допуск для судостроения ABS, DNV GL
Общество классификации судов
Стандарт
Для излучения помех EN 55022 класс B
Для помехоустойчивости EN 61000-6-2
Окружающая температура
При эксплуатации -25 ... +70 °C; при естественной конвекции (естественная конвекция)
При транспортировке -40 ... +85 °C
При хранении -40 ... +85 °C
Экологическая категория согласно МЭК 60721 Климатический класс 3K3, 5 … 95% без конденсации
Исполнение разъема питания винтовой зажим
На входе 24 В постоянного тока: 2 винтовых зажима для 0,2 ... 6 мм²/24 ... 13 AWG
На выходе 24 В постоянного тока: 2 винтовых зажима для 0,2 ... 6 мм²/24 ... 13 AWG
Для аккумуляторного блока 24 В постоянного тока: 2 винтовых зажима для 0,2 ... 6 мм²/24 ... 13 AWG
Для цепи оперативного тока и сообщений о состоянии 14 винтовых зажимов для 0,2 ... 1,5 мм²/24 ... 16 AWG
Ширина корпуса 50 мм
Высота корпуса 139 мм
Глубина корпуса 125 мм
Необходимое расстояние
Вверху 50 мм
Внизу 50 мм
Слева 0 мм
Справа 0 мм
Масса нетто 0,4 кг
Характеристика изделия корпуса секционируемый корпус Да
Вид креплений защёлкивается на профильной шине EN 60715 35x7,5/15
Электрические принадлежности Аккумуляторный модуль
Среднее время между отказами (MTBF) при 40 °C 364 153 ч
Справочный идентификатор согласно МЭК 81346- 2:2009 RB
Прочие указания Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
Артикул 6EP4134-3AB00-1AY0
Каталог ID KT10-PD
Код группы R315
Товарный код 85044095
Вес Нетто (Кг) 0,400 Кг
Вид продуктов SITOP UPS1600 DC UPS modules
Производитель Siemens
Ценовая Группа 585
Группа Продукта 4215
Размер упаковки 15,20 x 15,00 x 5,50
Единицы Измерения 1 шт.
Описание Продукта SITOP UPS1600 10A USB БЛОК БЕСПЕРЕБОЙНОГО ЭЛЕКТРОПИТАНИЯ С USB-ИНТЕРФЕЙСОМ ВХОД: DC 24 V ВЫХОД: DC 24 V/10 A
Страна происхождения Австрия
Количество в упаковке 1
Заказной Номер (Артикл) 6EP4134-3AB00-1AY0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 1 день
